ID

ID n'est nécessaire que lorsqu'une cote sert de dimension de base [Base dimension] pour une cote suivante.

Description

Le texte de description est affiché en haut de la liste. Dans un premier temps, une description est automatiquement attribuée lors de la création d'une nouvelle cote (AUTO-<nombre>), mais vous pouvez la modifier à votre guise.

Type

Lorsque vous créez une nouvelle cote, HORIZONTAL apparaît automatiquement. Adaptez la sélection dans la zone de liste à ANGLE. Vous pouvez modifier le type à tout moment.

Remarque Les champs de sélection sont uniquement après avoir cliqué sur Modifications Enregistrer [Save changes] mis à jour.

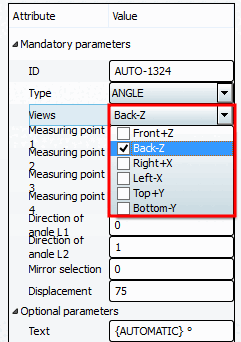

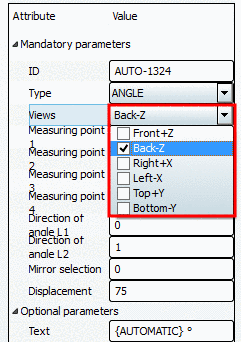

Vues

Cochez la case des vues 2D sur lesquelles la cote doit être affichée.

Vues contenant une dimension, peut être reconnu dans la barre d’outils 3D par une icône correspondante avec Ligne de cotation .

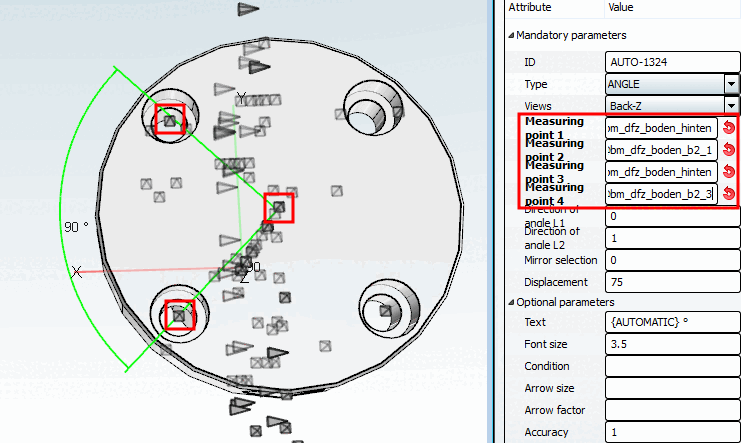

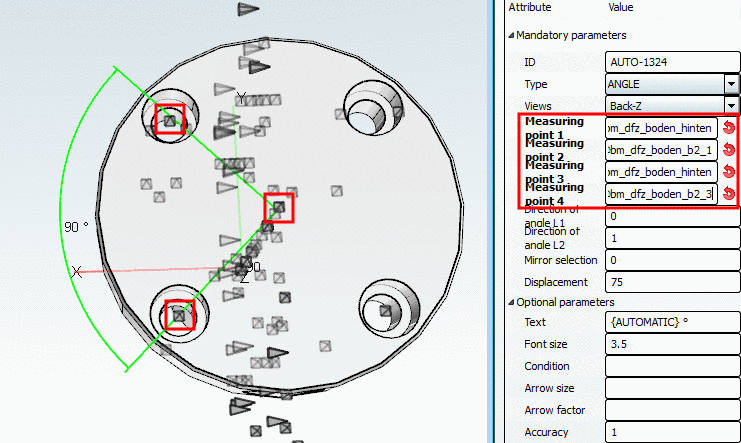

Point de mesure 1, point de mesure 2,point de mesure 3, point de mesure 4

Pour les mesures d'angles, 2 lignes sont définies par 4 points qui décrivent l'angle.

Sens de rotation [Direction of angle] L1 et sens de rotation [Direction of angle] L2

Sens de rotation de la ligne 1 et de la ligne 2

Plage de valeurs : 0 / 1

L'arc est toujours tracé de la ligne 1 à la ligne 2. Respectez donc l'ordre des indications. Echangez éventuellement les points de mesure 1/2 avec les points de mesure 3/4. L'échange de points ou de lignes a une influence sur le sens de rotation de l'angle.

Remarque La valeur est une chaîne de caractères qui peut également contenir des variables et des règles. exemple : IF A<B THEN 1 ELSE 0 ENDIF

Miroir [Mirror]

Plage de valeurs :

Déplacement [Displacement] de l'arc de cotation de l'angle à partir du point d'intersection des lignes

Indication d'une valeur fixe ou mieux d'une variable ou encore utilisation d'une expression PARTdesigner : ex : D*2
