ID

ID wird nur dann benötigt, wenn eine Bemaßung als Basisdimension für eine Folgebemaßung dient.

Beschreibung

Der Beschreibungstext wird oben in der Auflistung angezeigt. Zunächst wird beim Anlegen einer neuen Bemaßung automatisch eine Beschreibung vergeben (AUTO-<Zahl>)., welche Sie aber beliebig nach Wunsch anpassen können.

Typ

Beim Anlegen einer neuen Bemaßung erscheint automatisch HORIZONTAL. Passen Sie die Auswahl im Listenfeld auf WINKEL an. Sie können den Typ jederzeit ändern.

Hinweis Die Auswahlfelder werden erst nach Klick auf Änderungen speichern aktualisiert.

Ansichten

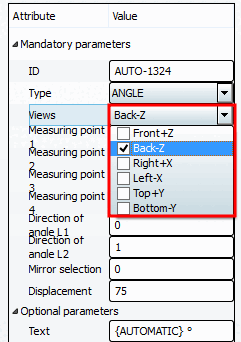

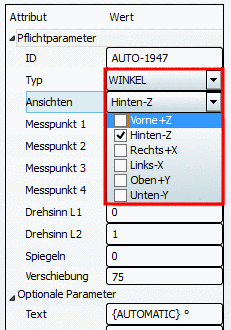

Aktivieren Sie bei den gewünschten 2D-Ansichten, auf welchen die Bemaßung angezeigt werden soll, das Auswahlkästchen.

Ansichten, die eine Bemaßung enthalten, erkennen Sie in der 3D-Toolbar an einem entsprechenden Icon mit Bemaßungslinie .

Messpunkt 1, Messpunkt 2,Messpunkt 3, Messpunkt 4

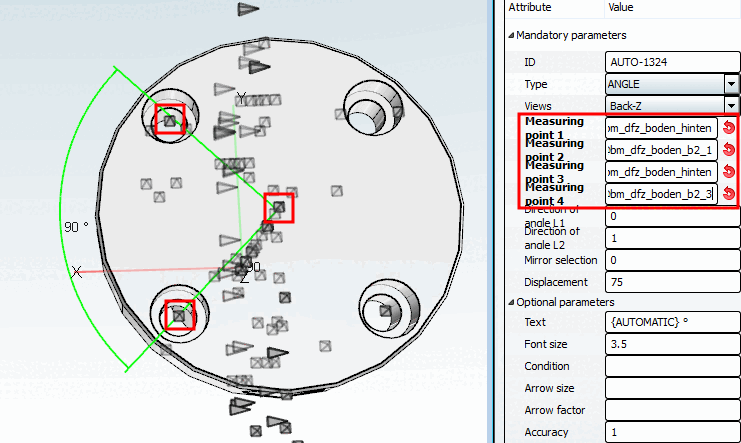

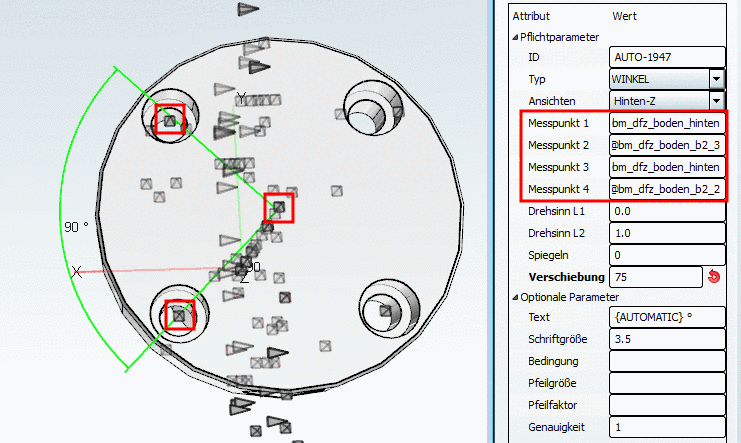

Bei Winkelmaßen werden über 4 Punkte 2 Linien definiert, die den Winkel beschreiben.

Drehsinn L1 und Drehsinn L2

Drehsinn von Linie 1 und Linie 2

Wertbereich: 0 / 1

Der Bogen wird immer von Linie 1 nach Linie 2 gezogen. Beachten Sie daher die Reihenfolge bei den Angaben. Vertauschen Sie evtl. die Messpunkte 1/2 mit den Messpunkten 3/4. Das Vertauschen von Punkten oder Linien nimmt Einfluss auf den Drehsinn des Winkels.

Hinweis Der Wert ist ein String, der auch Variablen und Regeln enthalten kann. Beispiel: IF A<B THEN 1 ELSE 0 ENDIF

Spiegeln

Wertebereich:

Verschiebung des Bemaßungsbogens des Winkels vom Schnittpunkt der Linien

Angabe eines festen Wertes oder besser einer Variablen oder auch Verwendung eines PARTdesigner-Ausdrucks: Z.B.: D*2
