1.1.6.  Recherche de dimensions - attribution automatique sur la base de données standard telles que le numéro de norme, la dimension, le matériau, etc.

1.1.6.1. Recherche de dimensions de A à Z
1.1.6.1.1. Préparation - Supprimer les attributions existantes
1.1.6.1.2. Ajouter un nouveau processus et réglages
1.1.6.1.3. Résultat
1.1.6.1.4. Exportation vers LinkDB
1.1.6.2. Paramètres facultatifs dans le nœud "Filtre de classe" (données dans un champ)
1.1.6.3. Paramètres facultatifs dans le nœud "Line Finder NENN
[Remarque]Remarque

En règle générale, l'assistant vous permettra d'accomplir la tâche plus rapidement et plus facilement. Voir Section 1.1.5, «  Recherche de dimensions (avec "Article Assignment Wizard" pour les pièces normalisées) ».

Pour effectuer une recherche de dimensions, veuillez charger le modèle correspondant.

  1. Pour ce faire, cliquez sur l’icône Charger un modèle prédéfini.

  2. Dans la boîte de dialogue Pipeline Template Selection, sélectionnez l'option Recherche de dimensions [Dimension search].

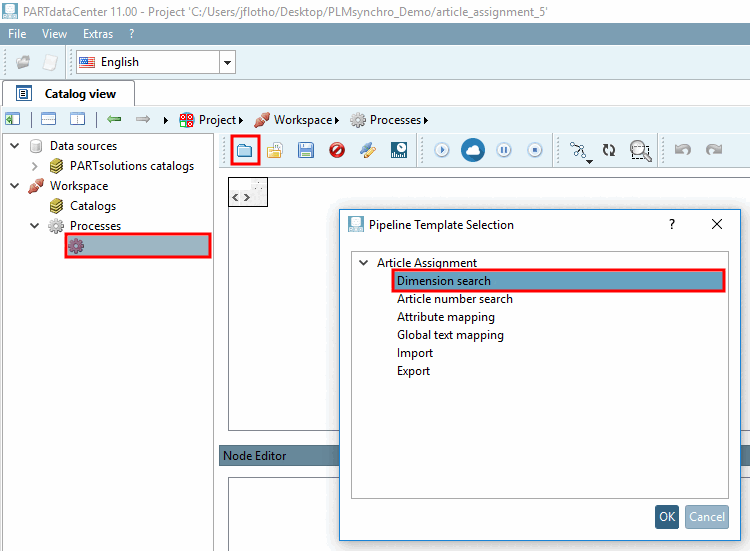

    Charger le modèle pour la recherche de dimensions [Dimension search]

    Charger le modèle pour la recherche de dimensions [Dimension search]

[Remarque]Remarque

La condition préalable à l'utilisation du modèle Recherche de dimensions [Dimension search] est que les valeurs nécessaires à l'identification de la caractéristique concrète d'une pièce soient gérées dans une colonne qui contient les indications correspondantes.

Dans le catalogue de normes, la variable NENN contient généralement exactement les variables nécessaires à l'identification univoque d'une caractéristique (ligne). Pour une vis, il s'agit par exemple du diamètre et de la longueur, ce qui se reflète dans la description de la ligne (M20x30).

Le présent exemple utilise 19 valeurs de DIN 912 à DIN 915 (voir fichier CSV ci-contre) et doit donner un aperçu d'un processus standard complet basé sur le modèle Recherche de dimensions [Dimension search].

Les paramètres décisifs se trouvent dans les colonnes norme, dimension et matériau.

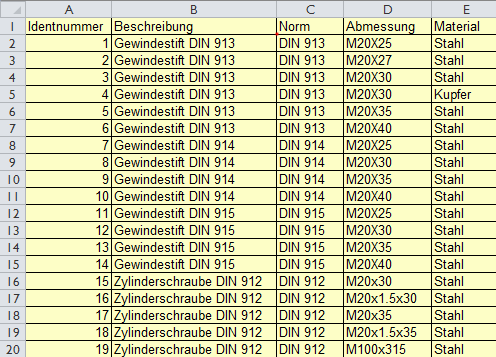

Numéro de norme et dimensions (NENN) comme paramètres d'identification

Numéro de norme et dimensions (NENN) comme paramètres d'identification

Identnummer;Beschreibung;Norm;Abmessung;Material
1;Gewindestift DIN 913 ;DIN 913;M20X25;Stahl
2;Gewindestift DIN 913 ;DIN 913;M20X27;Stahl
3;Gewindestift DIN 913 ;DIN 913;M20X30;Stahl
4;Gewindestift DIN 913 ;DIN 913;M20X30;Kupfer
5;Gewindestift DIN 913 ;DIN 913;M20X35;Stahl
6;Gewindestift DIN 913 ;DIN 913;M20X40;Stahl
7;Gewindestift DIN 914;DIN 914;M20X25;Stahl
8;Gewindestift DIN 914;DIN 914;M20X30;Stahl
9;Gewindestift DIN 914;DIN 914;M20X35;Stahl
10;Gewindestift DIN 914;DIN 914;M20X40;Stahl
11;Gewindestift DIN 915;DIN 915;M20X25;Stahl
12;Gewindestift DIN 915;DIN 915;M20X30;Stahl
13;Gewindestift DIN 915;DIN 915;M20X35;Stahl
14;Gewindestift DIN 915;DIN 915;M20X40;Stahl
15;Zylinderschraube DIN 912;DIN 912;M20x30;Stahl
16;Zylinderschraube DIN 912;DIN 912;M20x1.5x30;Stahl
17;Zylinderschraube DIN 912;DIN 912;M20x35;Stahl
18;Zylinderschraube DIN 912;DIN 912;M20x1.5x35;Stahl
19;Zylinderschraube DIN 912;DIN 912;M100x315;Stahl;
