2.3.3.1. Installazione dell'interfaccia macro di CATIA

La seguente descrizione dell'integrazione macro è valida per le seguenti versioni:

CATIA V5 R24 e seguenti (64 bit)

Installazione PARTsolutions
Installare l'ultima versione di PARTsolutions.
Variabile d'ambiente CADENAS
Assicurarsi che la variabile d'ambiente CADENAS sia impostata.
Aprire l'area di dialogo "Variabili d'ambiente" tramite il pannello di controllo. La variabile d'ambiente CADENAS mostra dove è installato il software (localmente).
Per un'installazione standard, questo sarebbe ad esempio
```
C:\Program Files (x86)\cadenas\partsolutions\software
```
Copiare i file necessari per l'interfaccia CATIA
1. Copiare i file dell'interfaccia corrente forniti da CADENAS dalla cartella ..iface\catia nella directory dell'interfaccia software (..iface\catia) dell'installazione di PARTsolutions.
2. Copia quello fornito da CADENAS forniti i file di configurazione correnti ifcatia.cfg e ifcatiav<5|6>macro.cfg nella directory di setup nella directory di setup del proprio Installazione di PARTsolutions.
Impostare la configurazione dell'ambiente CATIA
1. Fare clic su Windows Start -> CATIA -> Editor ambiente per aprire l'Editor ambiente.
2. Fare clic su Ambiente -> Nuovo per creare un nuovo ambiente.

  Figura 2.68.
Creare un collegamento alle icone dell'interfaccia
Aprire e modificare il seguente file Cadenas.txt :
```
C:\Users\root\AppData\Roaming\DassaultSystemes\CATEnv\Cadenas.txt
```
Le Il valore chiave di CATGraphicPath deve essere impostato sul Le icone dell'interfaccia mostrano:
```
CATGraphicPath=%CATGraphicPath%;<Schnittstellen-Installationspfad>
 software\iface\catia\VB\resources
```
Aggiungere le funzioni di interfaccia PARTsolutions a CATIA
1. Aprire l'ambiente CATIA.
2. Creare una nuova barra degli strumenti facendo clic su Visualizza -> Barre degli strumenti -> Personalizza.

  Figura 2.69.
3. Passare alla pagina della scheda Barre degli strumenti.
4. Fare clic per aprire....
  -> Si apre la finestra di dialogo Nuova barra degli strumenti.
5. Inserite il nome "PARTsolutions" in Nome barra degli strumenti.
Aggiungere una libreria di macro

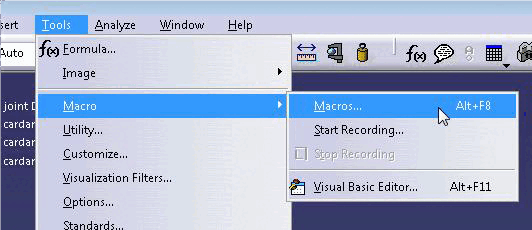

1. Fare clic su Strumenti -> Macro -> Macro....

  Figura 2.70.

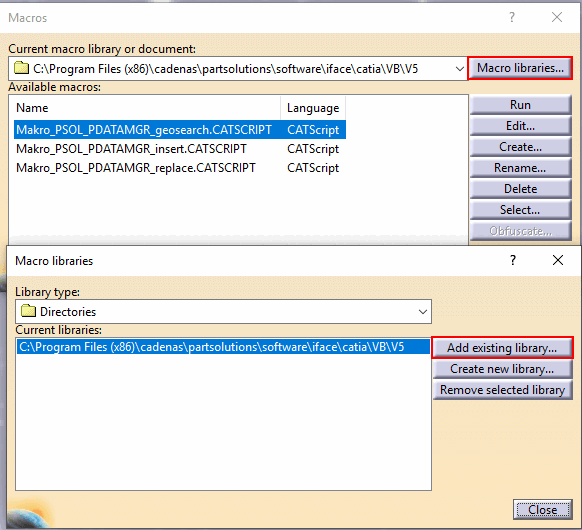

2. Fare clic su Librerie di macro e poi su Aggiungi libreria esistente. Qui è possibile impostare il percorso delle macro.
```
C:\Program Files (x86)\cadenas\partsolutions\software\iface\catia\VB\V5
```
  Figura 2.71.
Attivare la barra degli strumenti e riempirla con le icone corrispondenti.

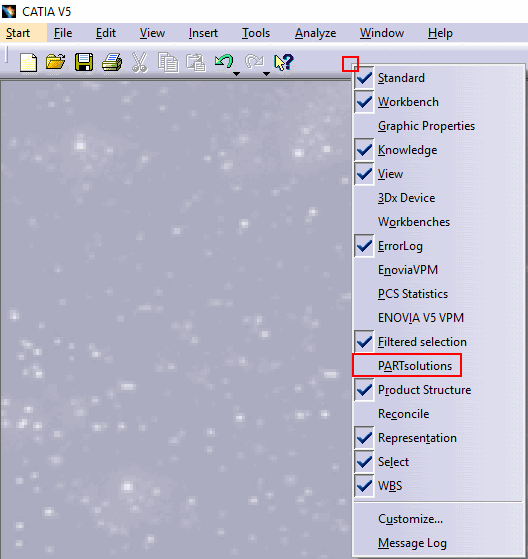

1. Fare clic con il pulsante destro del mouse sulla barra degli strumenti e fare clic sul nome della barra creata nel menu contestuale (in questo caso PARTsolutions ).

  Figura 2.72.
2. Fare clic su Barre degli strumenti -> Personalizza nel menu Visualizza.
  -> Si apre la finestra di dialogo Personalizza.
3. Passare alla pagina della scheda Comandi.

  Figura 2.73.
4. Selezionate Macro a sinistra sotto Categorie.
5. Selezionate uno dei comandi a destra sotto Comandi.
6. Fare clic su Mostra proprietà....
  -> Si apre l'area di dialogo Proprietà del comando (l'etichetta del pulsante cambia in Nascondi proprietà...).
7. Alla voce Titolo, inserire il nome desiderato della funzione. (Nell'immagine precedente "Sostituisci").

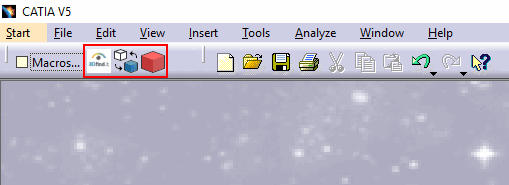

8. È ora possibile trascinare il comando dall'area di dialogo Categorie -> Comandi alla barra degli strumenti.
  -> Viene visualizzata l'icona dell'interfaccia impostata in precedenza.

  Figura 2.74.

Funzioni disponibili

Icona [Icon]	Suggerimento per gli strumenti	Descrizione del [Description]
( )	Inserisci 3D	Avvio di PARTdataManager e trasferimento delle parti da PARTsolutions a CATIA V5.
	Sostituire	Sostituzione di un componente PARTsolutions con un altro componente
	Georicerca	Viene eseguita una ricerca geometrica

	Nota
	Fare clic su una singola voce di menu per passare al punto appropriato della documentazione. È possibile tornare al punto di partenza digitando Alt + <-.
