NB	Designazione standard [Standard name] Nome nel sistema CAD (albero delle feature) Nome del file nel pool di parti (max. 256 caratteri) Nota Il nome dell'azienda [Company name] o del catalogo [Catalog name] non fa parte della denominazione standard [Standard name].
SHORTNB	Breve descrizione (max. 16 caratteri) [Short name (max. 16 characters)] Utilizzato dai sistemi CAD che non sono compatibili con le stringhe NB lunghe.
LINA	Designazione dell'elenco delle parti [Description for BOM] Nome in PARTbom Etichettatura standard nel sistema ERP Nota Il nome dell'azienda [Company name] o del catalogo [Catalog name] non fa parte della designazione dell'elenco dei pezzi [BOM name].
Identificazione del tipo [Identification type]	Dichiarazione delle caratteristiche funzione [Function attribute] Geometria [Geometry attribute] feature di quota [Dimension attribute] caratteristica [Object attribute]

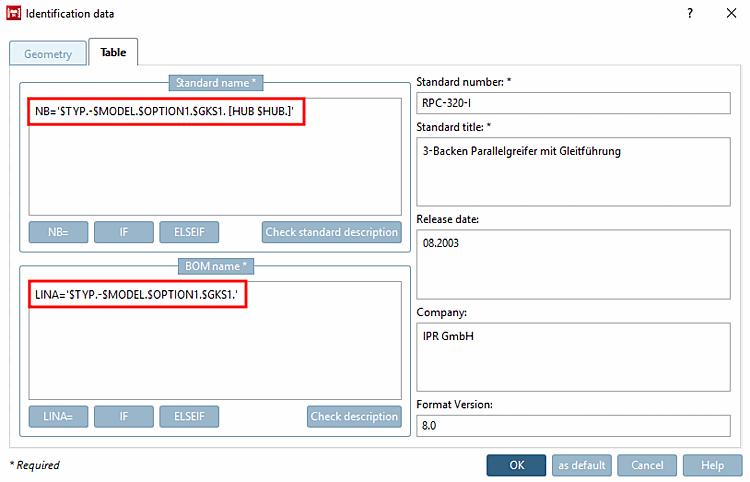

Designazione standard [Standard name] ( NB) e designazione BOM [Description for BOM] ( LINA) vengono visualizzati nella finestra di dialogo Informazioni di identificazione [Identification data] (da aprire tramite PARTdesigner -> menu file [File] - > informazioni di identificazione [Identification data] o icona .

Figura 7.1332.

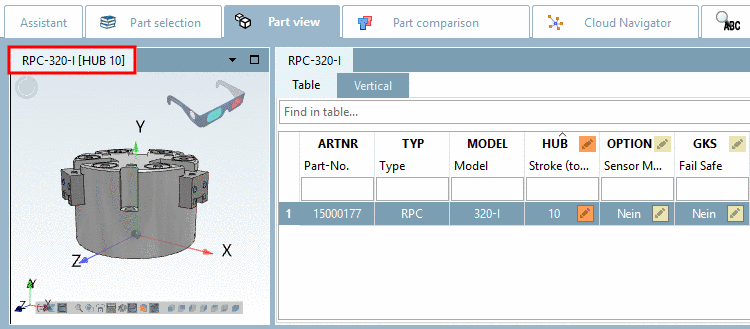

La denominazione standard [Standard name] deve essere unica per tutte le righe e gli intervalli di valori, il che significa che se i parametri variabili vengono modificati cambiando la riga della tabella e/o gli intervalli di valori e di conseguenza il modello viene modificato geometricamente, anche l'NB deve cambiare; questo è il caso delle posizioni della corsa e dell'angolo, delle modifiche alle dimensioni (lunghezza, larghezza, altezza, ...) e delle strutture geometriche condizionali dei componenti. Quando si esporta nel sistema CAD o si salvano formati neutri, l'NB viene convertito in un nome di file con i parametri variabili attualmente impostati.

Esempio:

Figura 7.1333.

Conseguenza se l'NB non è univoco: se si vuole esportare una parte/un assieme da PARTsolutions nel sistema CAD, il programma cerca prima nel pool di parti se esiste già un file che corrisponde all'NB da esportare. Solo se tale file non esiste ancora, il file viene generato ex novo da PARTsolutions. Se, ad esempio, un cilindro viene selezionato una volta con una posizione di corsa di 5 mm e una volta con 10 mm e la variabile della posizione di corsa non è contenuta nell'NB, non viene generato un secondo file e in questo caso viene creata una parte errata (sempre con una corsa di 5 mm) nel sistema CAD; di conseguenza, non è nemmeno possibile gestire parti con posizioni di corsa diverse nel pool!

Per questo motivo, è necessario attribuire particolare importanza all'univocità della BN. La routine TestMeta individua gli intervalli di valori che non sono contenuti nella NL, riducendo così in anticipo il tasso di errore.

Se possibile, la designazione [Description for BOM] dell' elenco dei pezzi [Description for BOM] deve riflettere i dettagli dell'ordine secondo il sistema del produttore.

In ogni caso, la designazione [Description for BOM] della distinta pezzi [Description for BOM] deve essereunica.

	Nota
	In nessun caso le posizioni di corsa e di angolo devono essere aggiunte alla designazione dell'elenco dei pezzi [Description for BOM], altrimenti per ogni posizione di corsa potrebbe scattare un ordine per un nuovo pezzo nell'ERP!

Esempio:

	Nota
	Spesso il LINA si riferisce semplicemente all'NB (LINA='$NB.'), ma questo deve essere assolutamente evitato, in quanto possono verificarsi errori nella somministrazione dell'ERP se gli intervalli di valori delle posizioni della corsa e dell'angolo (caratteristiche funzionali) vengono inseriti in modo errato.

Figura 7.1334.

	Nota
	Raccomandazione: Creare prima LINA. Quindi impostare NB='$LINA.' + intervalli di valori.

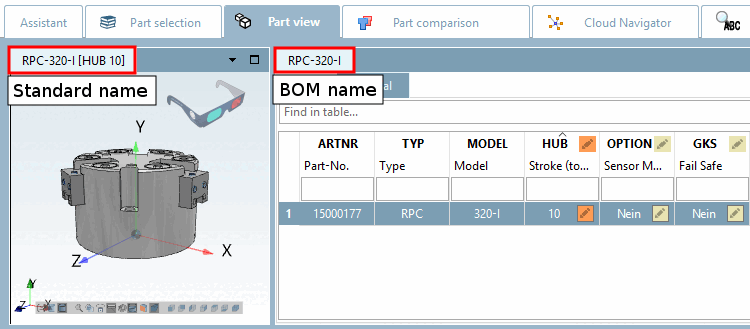

In PARTdataManager è possibile riconoscere rapidamente e facilmente NB e LINA dalle righe del titolo della tabella e della vista 3D:

Figura 7.1335. Designazione del componente (designazione standard [Standard name] / designazione elenco parti [Description for BOM] )

Forma breve della designazione standard (NB)

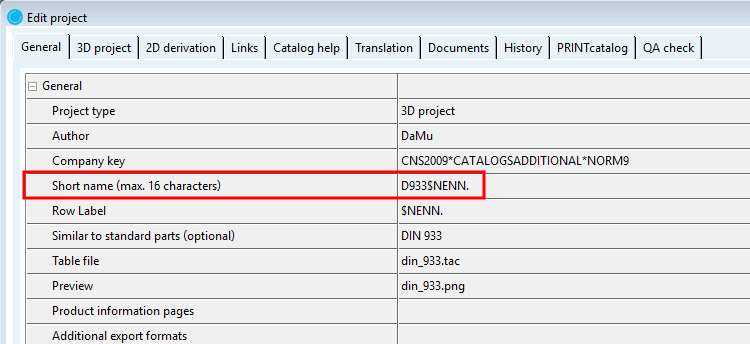

Il nome breve [Short name] (SHORTNB ) viene specificato in PARTproject nella scheda Generale [General] della rispettiva parte. Corrisponde essenzialmente al NB e ai suoi requisiti, ma è particolarmente importante assicurarsi che tutti i caratteri non necessari, come trattini o spazi, ecc. siano rimossi in modo che la stringa effettiva non superi il massimo di 16 caratteri. Questo è l'unico modo per garantire la funzionalità in tutti i sistemi CAD con stringhe brevi consentite!

Esempio:

Breve descrizione [Short name]:

D933$D.$L.

Designazione standard [Standard name] (NB) per confronto:

Sechskantschraube DIN 933 $NENN.

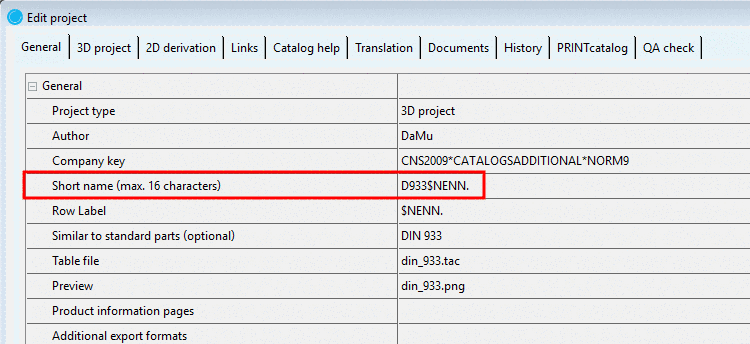

Figura 7.1336. Esempio

Se l'NB del catalogo è generalmente molto breve (ad esempio, è costituito solo da un numero d'ordine), è anche possibile fare un riferimento diretto all'NB (SHORTNB=$NB.).

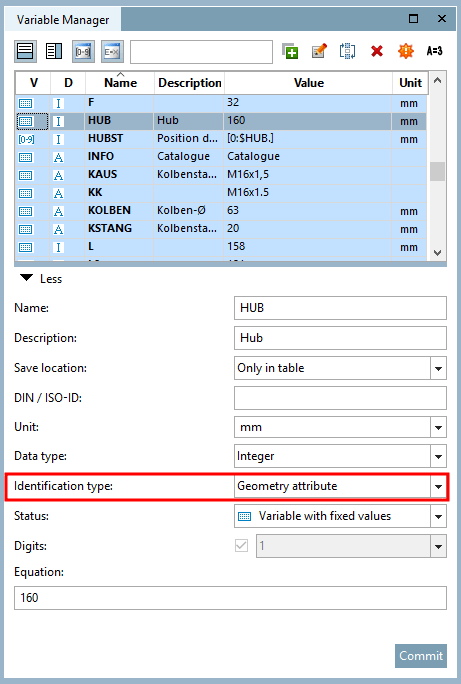

Quando si crea una variabile di un intervallo di valori nel gestore delle variabili [Variable Manager] (PARTdesigner ), è necessario selezionare l' identificazione del tipo [Identification type] corretto.

Figura 7.1337.

Una dichiarazione corretta è importante, perché solo così si può garantire un'implementazione priva di errori di questi o dei risultanti NB e LINA nel sistema ERP. I dettagli su questo punto sono riportati nella sezione Sezione 7.8.14, “ Identificazione del tipo ”.
