7.17.9.2.  Tabella

Una tabella appena creata o modificata può essere salvata e abbandonata solo dopo aver inserito i dati di identificazione [Identification data].

[Nota]Nota

  • Tutti i campi obbligatori devono essere compilati!

    Il titolo della norma [Standard title] non è più un campo obbligatorio a partire dalla V11 SP4.

  • Per la compilazione dei campi, utilizzare le norme pertinenti come guida.

  • Tutte le voci sono in inglese. Questa è la lingua predefinita. Le traduzioni per qualsiasi lingua possono essere inserite in PARTproject in Modifica progetto [Edit project] -> scheda Traduzione [Translation], in modo che la visualizzazione in PARTdataManager avvenga nella rispettiva lingua impostata.

    Sezione 5.8.2.1.14, “ Traduzione di ”Vedere .

Figura 7.1328.

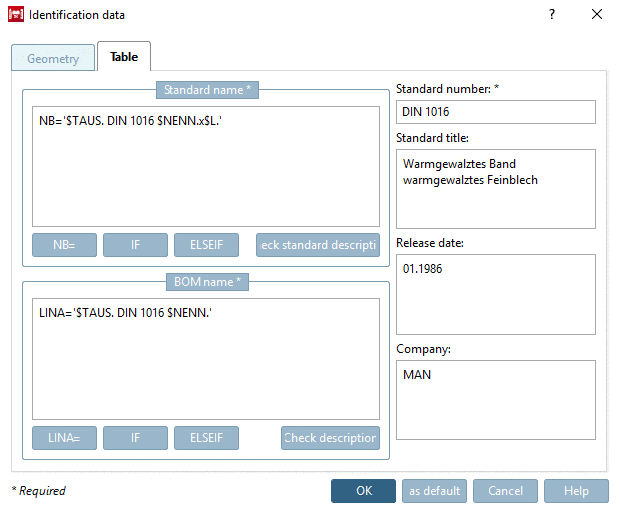

Dettagli dei singoli campi della finestra di dialogo Dettagli identificazione [Identification data]

  • Designazione standard (NB) [Standard name (NB)]

    La designazione standard (NB) [Standard name (NB)] è composta, ad esempio, dal numero standard [Standard number], dal titolo standard [Standard title] e dai valori delle variabili, che vengono letti dinamicamente dalla tabella.

    [Importante]Importante

    Sezione 7.17.9.3, “ Linee guida per la definizione di NB, SHORTNB, LINA e l' identificazione del tipo ”Assicuratevi inoltre di rispettare le linee guida riportate in .

    Esempio:

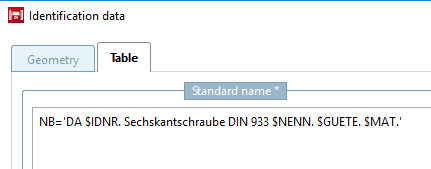

    NB='ISO xy Bolt $D.x$L.'

    [Nota]Nota

    • La designazione standard (NB) [Standard name (NB)] deve essere univoca!

    • La designazione standard (NB) [Standard name (NB)] viene trasferita al sistema CAD durante l'esportazione.

      In alcuni sistemi CAD, il numero di caratteri è limitato. Ricordarsi quindi di impostare il nome breve [Short name] in PARTproject nella scheda Impostazioni [Settings] -> Generale [General]. Sezione 5.9.2.1.7, “ Breve descrizione (max. 16 caratteri) ” Vedere .

    • Fate attenzione alla sintassi!

      Assicuratevi di inserire i vostri dati entro le due virgolette previste. Se si desidera includere i valori delle tabelle nella designazione, si prega di allegarli nel formato

      Dollarzeichen
Variablenname
Punkt

      al nome effettivo. Non utilizzare spazi tra i singoli parametri.

      Esempio:

      NB='Hexagon cap nut DIN 1587 - $NENN.'

      Figura 7.1329.

    • Le specifiche si basano sugli standard abituali.

    Il testo (tradotto) della designazione standard [Standard name] (NB) appare nella barra del titolo della vista 3D [3D view] quando la parte corrispondente viene richiamata nel PARTdataManager.

    Designazione standard [Standard name] / designazione del componente

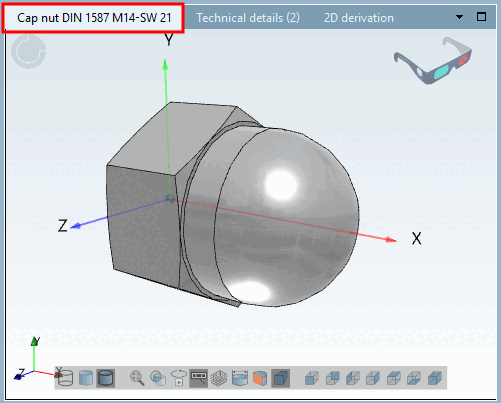

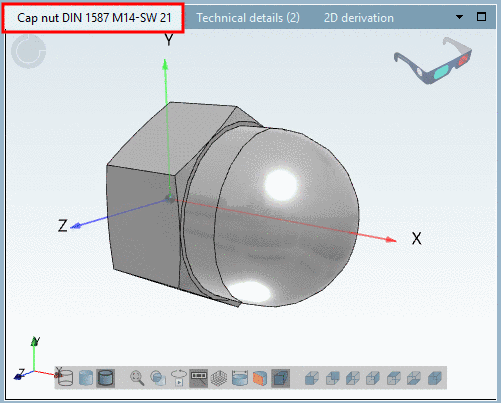

    Figura 7.1330.  Designazione standard [Standard name] / designazione del componente

    • NB=

      Quando si apre la finestra Dettagli identificazione [Identification data], l'espressione NB= '' è già disponibile, ma può essere inserita anche con il pulsante NB=.

    • SE

      Inserire la funzione IF nella condizione. Sezione 7.8.12, “ Algoritmi delle caratteristiche ” Per sapere come funziona, vedere .

    • ELSEIF

      Inserire la funzione ELSEIF nella condizione. Sezione 7.8.12, “ Algoritmi delle caratteristiche ” Per sapere come funziona, vedere .

    • Controllare la designazione dello standard [Check standard description]

      È possibile far verificare la correttezza (sintattica) dell'espressione inserita tramite la funzione Controlla descrizione standard [Check standard description].

  • Designazione elenco parti (LINA) [BOM name (LINA)]

    Anche la designazione della distinta pezzi (LINA) [BOM name (LINA)] viene trasferita al sistema CAD durante l'esportazione e compare nella distinta pezzi.

    [Importante]Importante

    Sezione 7.17.9.3, “ Linee guida per la definizione di NB, SHORTNB, LINA e l' identificazione del tipo ”Assicuratevi inoltre di rispettare le linee guida riportate in .

  • Numero [Standard number] e titolo [Standard title] della norma [Standard number]:

    Ad esempio, "DIN 1587 - Dado esagonale, forma alta

    • Numero standard [Standard number]:

      La voce in questo campo è la prima parte del nome della parte nell'albero della directory di selezione delle parti di PARTdataManager [Part selection].

    • Titolo standard [Standard title]:

      La voce in questo campo costituisce la seconda parte del nome della parte nell'albero della directory di selezione delle parti di PARTdataManager [Part selection].

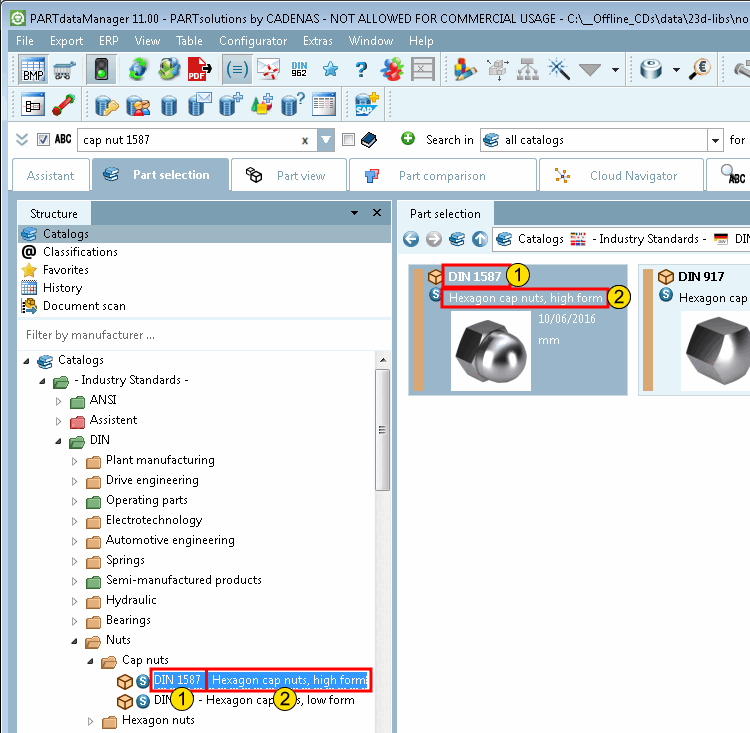

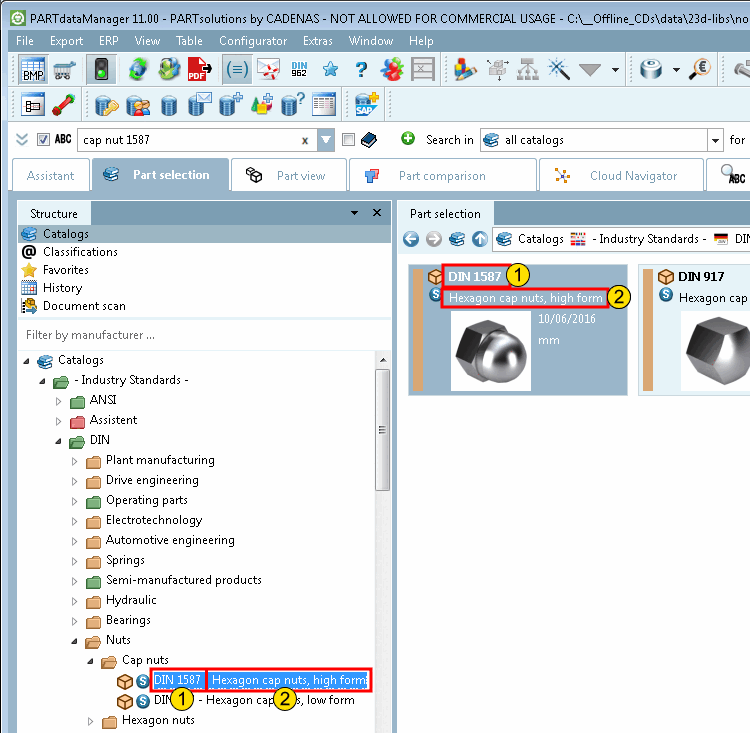

      Nome del componente composto da numero standard [Standard number] e titolo standard [Standard title]

      Figura 7.1331. Nome del componente composto da numero standard [Standard number] e titolo standard [Standard title]

  • Data di emissione [Release date]

    Data dello standard dimensionale e/o di prodotto

  • Nome della società

    La vostra azienda / il nome dell'azienda in cui è stata creata la tabella dei componenti.

  • Versione di formato

    ad esempio, il numero di revisione. La parte è stata creata di recente?
