3.1.10.  Creare una derivazione 2D
3.1.10.2. Finestra di dialogo "Selezionare la vista da trasferire...".
Indietro  Avanti

3.1.10.2. Finestra di dialogo "Selezionare la vista da trasferire...".

[Nota]Nota

Se è aperta la finestra di dialogo Seleziona vista da trasferire. [Choose view to pass...].. è aperta, la selezione effettuata viene sempre trasferita (anche se nella finestra di dialogo Vista 2D [2D view] è selezionato qualcos'altro).

Per ulteriori informazioni al riguardo, consultare Sezione 3.3.11, “Pagina della scheda "Trasferimento al CAD ”.

Nella finestra di dialogo Seleziona vista da trasferire [Choose view to pass...]..., selezionare la vista desiderata e fare clic su Trasferisci [Commit].

Selezionare la vista da trasferire [Choose view to pass...]...

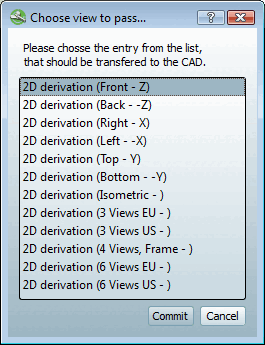

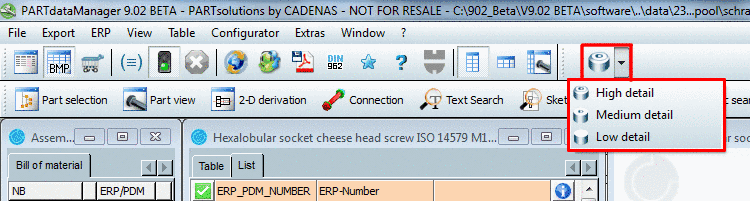

Figura 3.927.  Selezionare la vista da trasferire [Choose view to pass...]...

Nella finestra di dialogo Seleziona vista da trasferire [Choose view to pass...] sono disponibili le seguenti viste... finestra di dialogo:

  • Derivazione 2D (fronte - Z)

  • Derivazione 2D (posteriore - - Z)

  • Derivazione 2D (destra - X)

  • Derivazione 2D (sinistra - - X)

  • Derivazione 2D (Alto - Y)

  • Derivazione 2D (in basso - - Y)

  • Derivazione 2D (isometrica)

  • Derivazione 2D (3 viste EU-)

  • Derivazione 2D (3 viste US-)

  • Derivazione 2D (4 viste, cornice)

  • Derivazione 2D (6 visualizzazioni EU-)

  • Derivazione 2D (6 visualizzazioni US)

  • Derivazione 2D (cornice ANSI -)

  • Derivazione 2D (telaio ANSI A - A)

  • Derivazione 2D (telaio ANSI B - B)

  • Derivazione 2D (ANSI C - C frame)

  • Derivazione 2D (telaio ANSI D - D)

  • Derivazione 2D (telaio ANSI E - E)

  • Derivazione 2D (cornice ANSI (BOM))

  • Derivazione 2D (telaio ANSI A (BOM) - A)

  • Derivazione 2D (telaio ANSI B (BOM) - B)

  • Derivazione 2D (telaio ANSI C (BOM) - C)

  • Derivazione 2D (cornice ANSI D (BOM) - D)

  • Derivazione 2D (telaio ANSI E (BOM) - E)

  • Derivazione 2D (DIN - telaio)

  • Derivazione 2D (telaio DIN A0 - A0)

  • Derivazione 2D (telaio DIN A1 - A1)

  • Derivazione 2D (telaio DIN A2 - A2)

  • Derivazione 2D (telaio DIN A3 - A3)

  • Derivazione 2D (telaio DIN A4 - A4)

  • Derivazione 2D (quadro DIN (BOM) - )

  • Derivazione 2D (telaio DIN A0 (distinta base) - A0)

  • Derivazione 2D (telaio DIN A1 (BOM) - A1)

  • Derivazione 2D (telaio DIN A2 (BOM) - A2)

  • Derivazione 2D (telaio DIN A3 (distinta base) - A3)

  • Derivazione 2D (telaio DIN A4 (distinta base) - A4)

  • Visioni tecniche [Technical views]

    (se disponibile)

Clicca sul pulsante al CAD . [Transfer to CAD]

-> La vista passa al sistema CAD.

[Nota]Nota

Le opzioni di selezione corrispondono a quelle della finestra di dialogo della vista 2D [2D view].

In questo caso si combina la selezione della cornice con quella del formato della carta. L'elenco di selezione appare quindi più corto, ma il contenuto è identico.

Sezione 3.1.10.1, “ Finestra di dialogo "Vista 2D ”I diversi punti di vista sono spiegati in dettaglio in .

Finestra di dialogo della vista 2D [2D view]

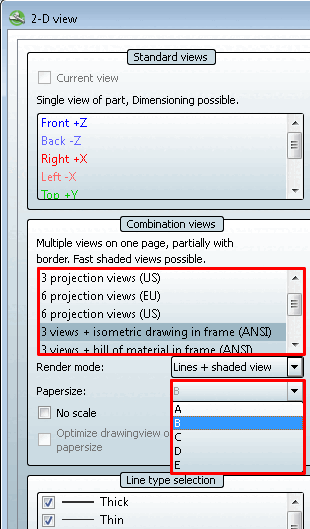

Figura 3.928. Finestra di dialogo della vista 2D [2D view]
