Sezione 3.1.10.1, “ Finestra di dialogo "Vista 2D ”Finestra di dialogo della vista 2D [2D view] (dettagli in )

(opzione di impostazione corrispondente: trasferire la derivazione 2D attiva se la finestra 2D è aperta, altrimenti trasferire il modello 3D [Export selected 2D derivation view if 2D window is open, else export 3D model] o una derivazione predefinita )(impostazione predefinita)

La finestra di dialogo si apre tramite :

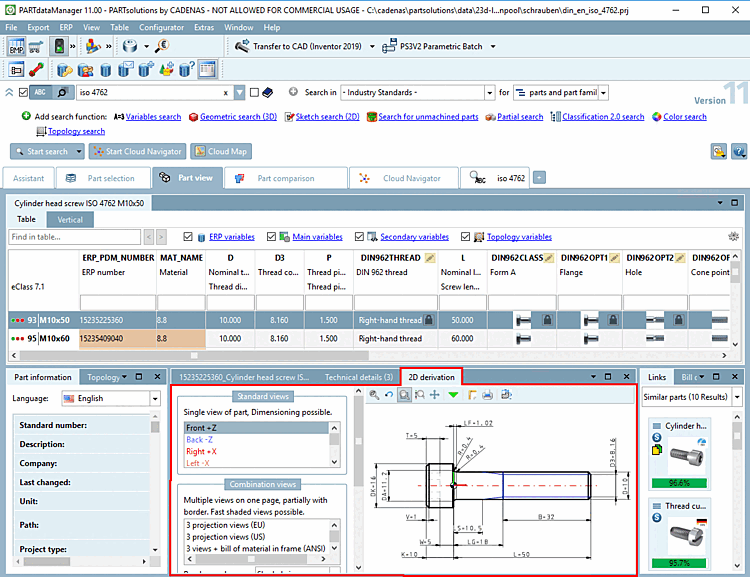

Selezionare la vista desiderata nella finestra di dialogo delle viste 2D [2D view] e poi esportarla con :

Nota Questa variante offre diverse funzioni come la modalità di quotatura [Dimensioning mode] [a] sono disponibili. Per ulteriori informazioni, consultare il Sezione 3.1.10.4, “Menu contestuale e pulsanti nella finestra di dialogo"Vista 2D ” e Sezione 3.1.10.1.5, “Aggiungere la quotatura prima dell'esportazione in PARTdataManager ”.

[a] Creare le proprie quote prima di trasferirle al sistema CAD

Nota Dovrebbe essere utilizzato per un CAD 2D, Utilizzando questa impostazione, il Trasferimento in CAD con clic [Transfer to CAD] senza prima determinare una derivata 2D , viene passato un derivato predefinito.

Finestra di dialogo Selezionare la vista da trasferire [Choose view to pass...]... Sezione 3.1.10.2, “Finestra di dialogo "Selezionare la vista da trasferire...". ”(Dettagli su )

(opzione di impostazione corrispondente: chiedere sempre se sono disponibili più opzioni [Always ask, if more than one alternative exists] )

Figura 3.898. PARTdataManager -> Menu Extra [Extras] -> Impostazioni [Settings...]...

Per sistemi CAD 2D o sistemi CAD con L'opzione 2D si apre facendo clic sul pulsante al CAD Trasferisci [Transfer to CAD] la finestra di dialogo Seleziona vista da trasferire [Choose view to pass...]... indipendentemente dal fatto che la finestra di dialogo Vista 2D [2D view] (richiamata tramite il pulsante derivazione 2D [2D derivation] ) è aperto e le impostazioni in questa finestra di dialogo hanno in ogni Priorità del caso.

Nota Se si desidera trasferire al CAD viste speciali (cioè non le viste standard "Anteriore", "Posteriore", ecc.) o viste tecniche, selezionare questa opzione. Vedere Sezione 3.1.10.1.6, “Trasferire derivazioni speciali o viste tecniche al sistema CAD. ”.
