3.1.10.1.1.1.  Vista attuale

Se si desidera trasferire l'allineamento attualmente impostato del sistema di coordinate dalla vista 3D alla derivazione 2D, selezionare l'opzione Vista corrente [Current view] in fondo alla casella di riepilogo.

Vista 3D [3D view]

Figura 3.901. Vista 3D [3D view]

Derivazione 2D [2D derivation] - Vista attuale [Current view]

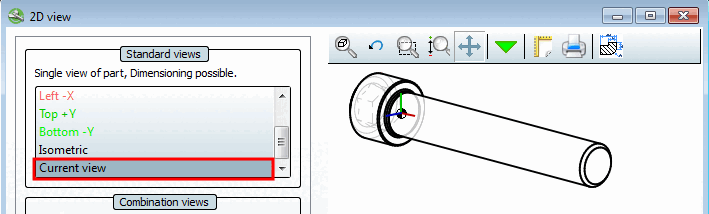

Figura 3.902.  Derivazione 2D [2D derivation] - Vista attuale [Current view]

[Nota]Nota

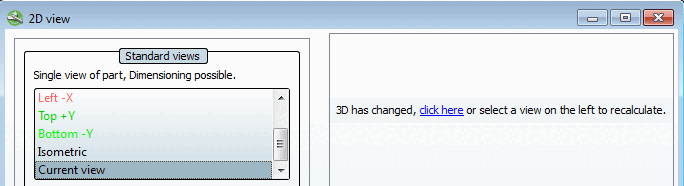

Se si passa dalla vista 2D [2D view] alla vista pezzo [Part view] e si seleziona una nuova variante del pezzo richiamato o un altro oggetto tramite la selezione del pezzo [Part selection], è sufficiente fare clic sul link a destra.
