3.1.10.1.2.  Vista combinata
3.1.10.1.2.1. Modalità di rendering
3.1.10.1.2.2. S cala e formati della carta
3.1.10.1.2.2.1. Scala e posizione degli elementi di disegno nella vista 2D
3.1.10.1.2.2.2. Regolare il formato della carta nella vista 2D

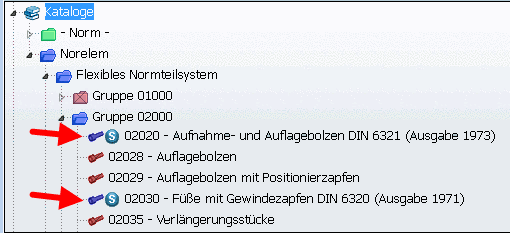

Figura 3.903.

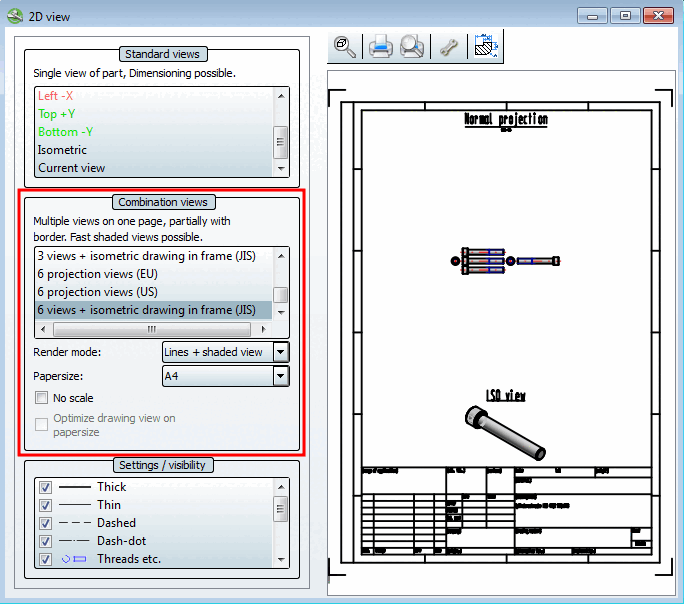

Opzioni di selezione per le viste:

Con cornice:[a]

  • Isometria nella cornice

    • 3 viste + isometria nella cornice (ANSI) [3 views + isometric drawing in frame (ANSI)]

    • 3 viste + isometria nella cornice (DIN) [3 views + isometric drawing in frame (DIN)]

    • 3 viste + isometria nel telaio (JIS)

    • 6 viste + isometria nel telaio (JIS)

  • Elenco delle parti nel telaio

    • 3 viste + elenco parti nel telaio (ANSI) [3 views + bill of material in frame (ANSI)]

    • 3 viste + elenco parti nel telaio (DIN) [3 views + bill of material in frame (DIN)]

Vista combinata con cornice

Figura 3.904. Vista combinata con cornice

Senza telaio:

  • 3 Viste in proiezione (UE)

  • 3 viste di proiezione (USA)

  • 6 Viste in proiezione (UE)

  • 6 viste di proiezione (USA)

Vista combinata senza cornice

Figura 3.905. Vista combinata senza cornice

[a] Le viste con cornice possono essere modificate. È anche possibile creare viste completamente nuove. Vedere Sezione 7.11, “Finestra di aggancio "derivazione 2D" - Creazione di viste combinate personalizzate (*.dw) ” in eCATALOGsolutions - Manuale.
