Raggruppare gli strumenti [Group tools]: Gli strumenti dello Sketcher sono raggruppati per impostazione predefinita. È possibile accedere alle sottovoci facendo clic sulla piccola freccia nera.

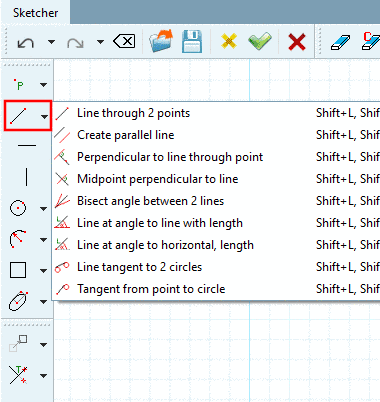

Figura 7.1367. Strumenti raggruppati (impostazione predefinita)

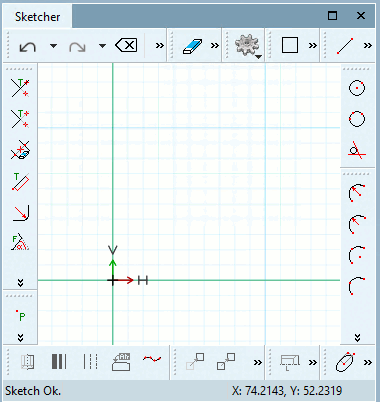

Figura 7.1368. Strumenti non raggruppati (vecchia visualizzazione V11)

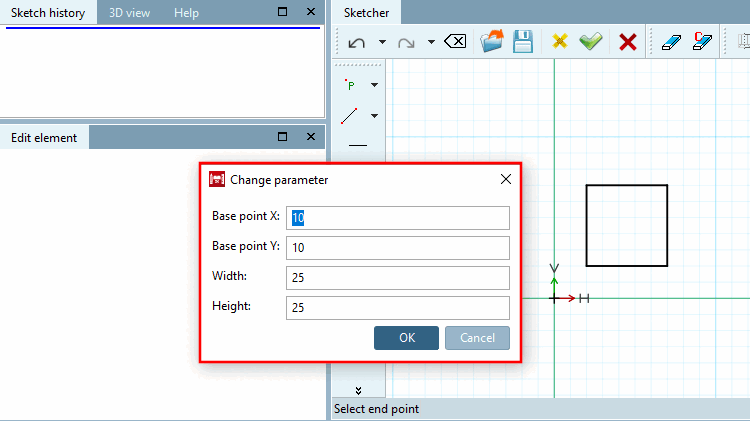

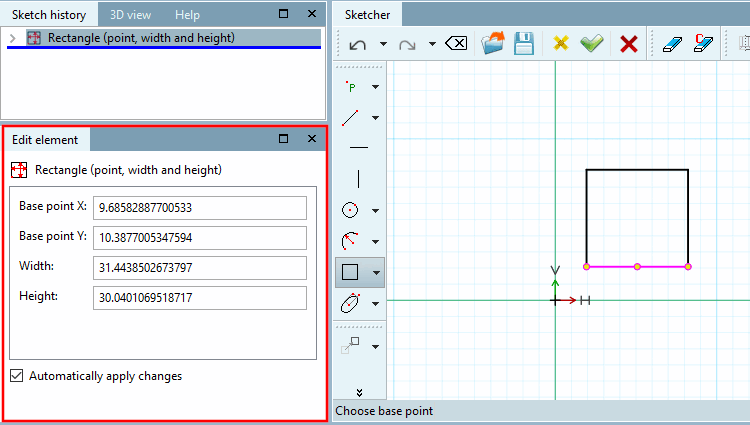

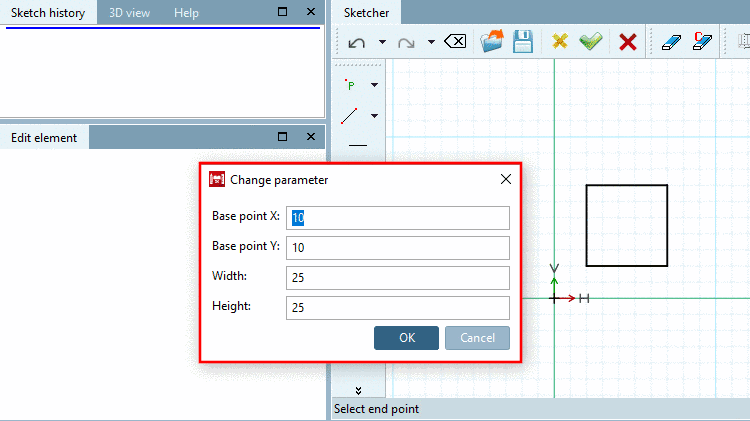

Richiama il dialogo dei parametri dopo la creazione dell'oggetto [Call dialog for parameters after generating]: L'impostazione predefinita è disattivata.

Mostra i nomi dei punti di connessione nell'area di lavoro [Show connection point names in working area]: Sì/No

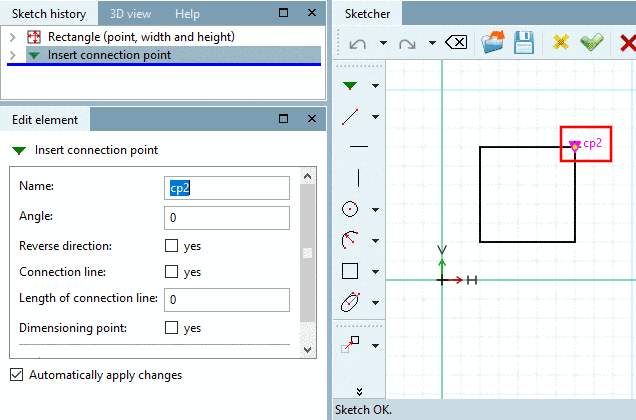

Figura 7.1371. Visualizzazione del nome del punto di attacco

Mostra i suggerimenti nell'area di lavoro [Show tool tips in working area]:

Visualizza i tooltip (brevi informazioni) per l'elemento di disegno selezionato.

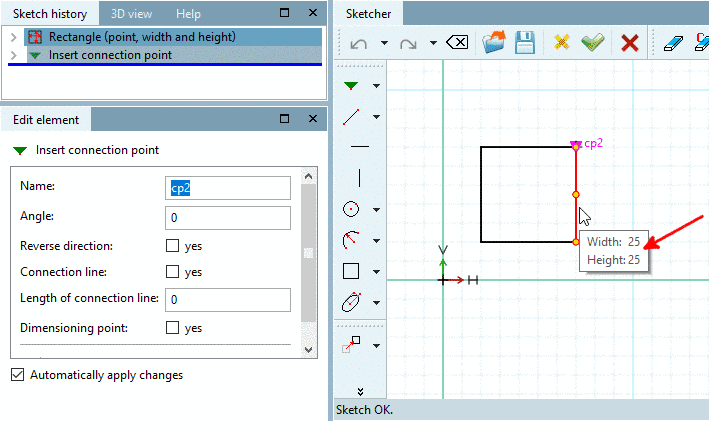

Figura 7.1372. Tooltip visualizzato

Visualizzazione della quotatura ausiliaria [Show live dimensions]:

Quando si disegnano linee e angoli, vengono visualizzate dimensioni ausiliarie come la lunghezza della linea, l'angolo tra le linee o il diametro del cerchio.

Esempi:

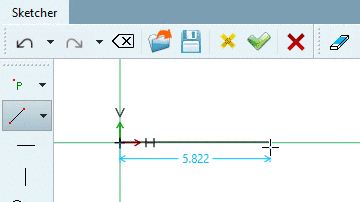

Figura 7.1373.  Linea passante per 2 punti [Line through 2 points]

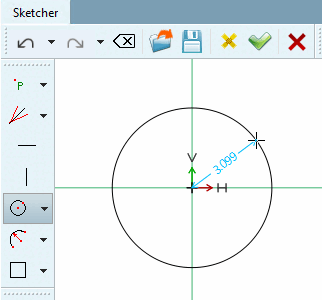

Figura 7.1374.  Cerchio con centro e raggio/punto [Circle with center point and radius/point]

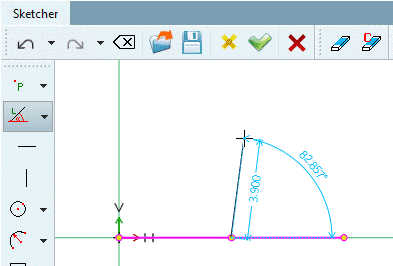

Figura 7.1375.  Linea con angolo a rispetto alla linea di lunghezza L [Line at angle to line with length]

Il colore della dimensione ausiliaria [Live dimensions] può essere regolato nell'area di dialogo Impostazioni colore [Color settings].

Mostrare i punti di riferimento [Show reference points]: I punti di riferimento possono essere utili in quanto possono essere riutilizzati per ulteriori fasi di progettazione. È possibile utilizzare le opzioni del campo elenco per controllare la visualizzazione dei singoli tipi di strumenti.

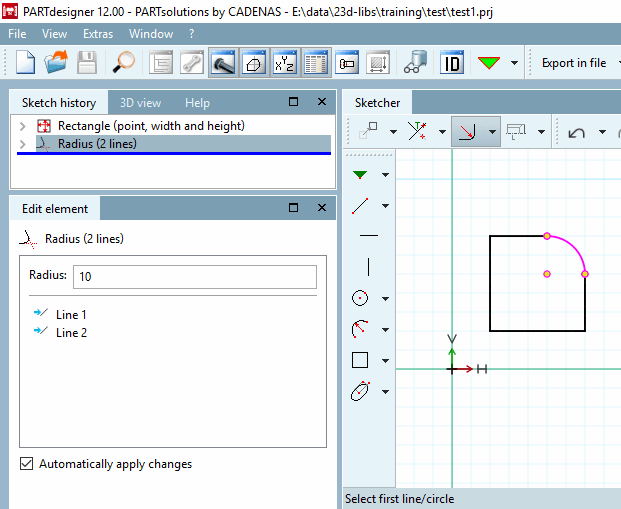

Figura 7.1376. Arrotondamento con punti di riferimento

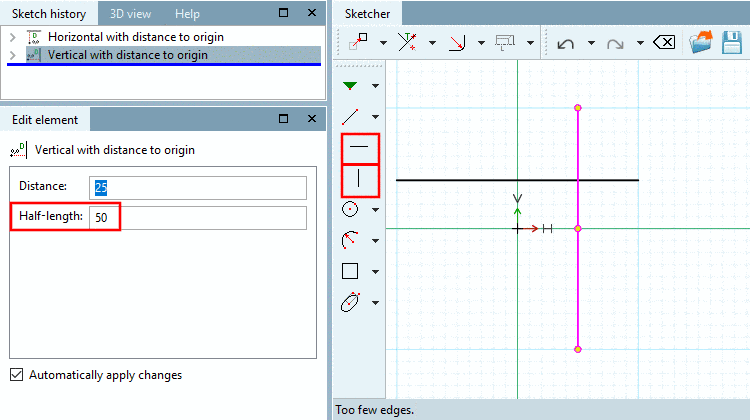

Ricorda il valore della mezza lunghezza [Keep half-length value]: influisce sulla mezza lunghezza [Half-length] preimpostata per l' inserimento verticale [Vertical line] e l' inserimento orizzontale [Horizontal line].

Figura 7.1377.

Dimensione massima dell'elenco di intersezioni [Max. number of intersection points]:

Questa opzione si applica a in particolare, il comando Copia [Matrix copy] matrice, dove - creando numerosi Copie: raggiungi rapidamente un numero immenso di incroci potere.

Ogni punto di intersezione comporta una certa quantità di calcoli che richiedono memoria; per questo motivo questo campo viene utilizzato per impostare un limite per i punti di intersezione calcolati. Se il limite superiore impostato per i punti di intersezione calcolati viene superato, i punti di intersezione sono visibili nel disegno stesso, ma non sono più visibili come valore calcolato nel sistema.

In particolare, ciò significa che il cosiddetto snap ad oggetto non può più essere visualizzato per le intersezioni oltre il limite superiore.

Numero di cifre decimali per le dimensioni [Number of decimal places for dimensions]: attualmente senza funzione

Impostazione predefinita per l'altezza della dimensione [Default dimension text height]: attualmente senza funzione

Ridurre la cronologia degli schizzi se Sketcher è stato accettato (sperimentale) [Reduce sketch history on applying Sketcher (experimental)]:

Molti schizzi sono più complicati del necessario.

In Lo Sketcher stesso trova la funzione ridurre lo Sketch (sperimentale). [Reduce sketch (experimental)] Riduce i passaggi di uno schizzo per quanto possibile. È meglio utilizzare sempre la funzione manualmente tramite nello Sketcher.

La funzione dovrebbe essere attivata tramite la finestra di dialogo delle impostazioni solo in caso di uso frequente (poiché il calcolo richiede un certo tempo).

Se viene visualizzato un messaggio dopo l'esecuzione L'elemento Storia ... non è costante significa che lo schizzo utilizza delle variabili. Queste non possono essere ridotte.

Se uno schizzo contiene solo un cerchio o un rettangolo, cioè se tutti i passaggi sono rilevanti, non può essere ridotto.

Altrimenti, il numero di elementi che possono essere ridotti a quanti è specificato.
