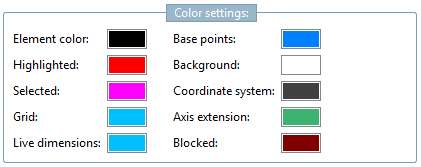

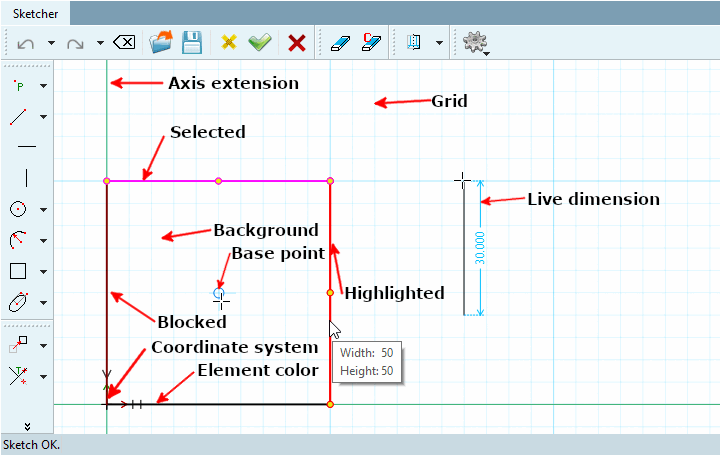

Colore dell'elemento [Element color]: gli elementi disegnati nello Sketcher.

Evidenziato [Highlighted]: finché si sposta il mouse su un elemento senza fare clic, l'elemento corrispondente viene evidenziato.

Selezionato [Selected]: Un elemento viene selezionato con un clic del mouse o disegnando un rettangolo.

Sezione 7.19.4.2.3, “ Griglia ”G riglia [Grid]: Vedi anche .

Dimensionamento ausiliario [Live dimensions]: vedere sotto.

Punti di appoggio [Base points] (punti di aiuto alla costruzione): Cerchio blu che indica che in questo punto è possibile scegliere un punto di riferimento. Ad esempio, all'intersezione di due cerchi. Non appena ci si avvicina al punto con il mouse, questo viene cerchiato.

Figura 7.1366. Se un comando è attivato, vengono visualizzati anche i punti di aiuto alla costruzione se il puntatore del mouse viene spostato sul punto.

Contesto [Background]:

Sistema di coordinate [Coordinate system]: vedere sotto.

Estensione dell'asse [Axis extension]: vedere sotto.

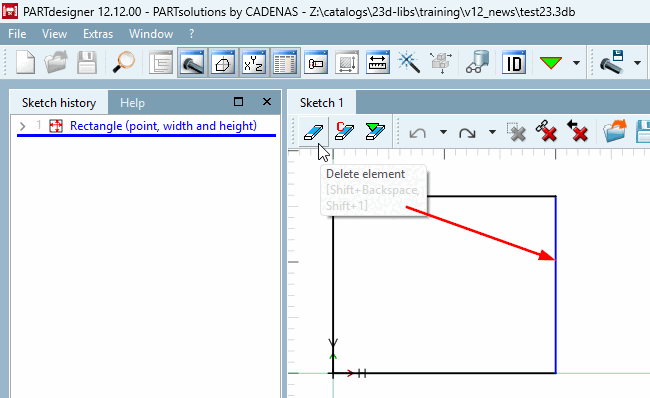

Bloccati [Blocked]: elementi che non possono essere eliminati perché utilizzati da altre funzioni.

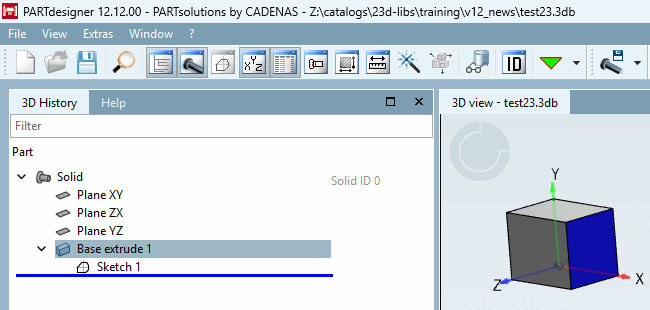

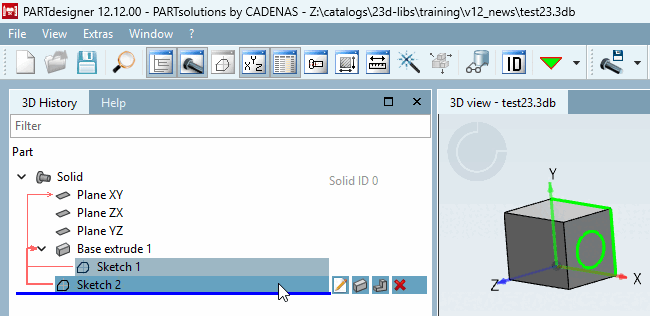

Se, ad esempio, è stato creato un altro schizzo ed estruso su una superficie utilizzando Crea nuovo schizzo su superficie selezionata [Generate sketch on selected face], il bordo corrispondente viene bloccato nello schizzo di base in modo che non possa essere eliminato.
