7.6.2.12.6.5. Smussi/arrotondamenti intersecanti di dimensioni diverse

[Nota]Nota

Se i bordi che si intersecano devono avere dimensioni diverse, ciò non può essere ottenuto utilizzando la sola funzione di fusione, ma solo attraverso l'uso combinato dell' estrusione di base (schizzo) e della fusione.

Esempio:

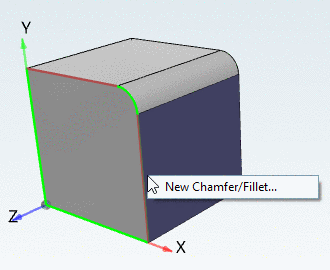

  1. L'illustrazione seguente mostra che è già stato creato un raccordo utilizzando uno schizzo (contrassegno verde).

    Figura 7.293.

  2. Selezionare gli altri bordi da arrotondare sul modello 3D (contrassegno rosso) e richiamare il comando Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... nel menu contestuale. nel menu contestuale.

  3. Risultato:

    Nella cronologia 3D [3D History] è possibile vedere quale modalità è stata utilizzata per cosa.

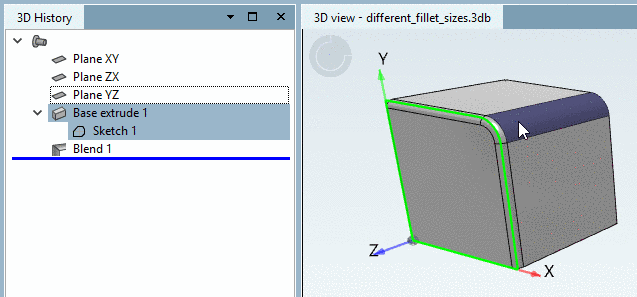

    Filetto più grande creato con Sketch.

    Figura 7.294. Filetto più grande creato con Sketch.

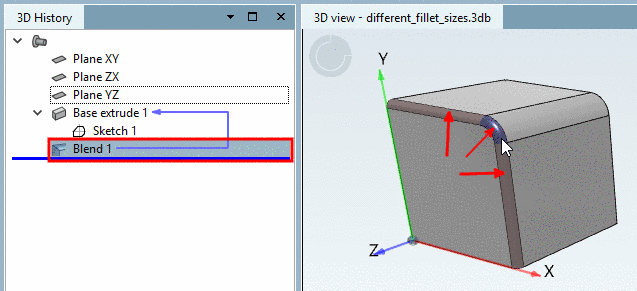

    Arrotondamenti più piccoli creati con Blend.

    Figura 7.295. Arrotondamenti più piccoli creati con Blend.

[Nota]Nota

Gli smussi/arrotondamenti che corrono lungo un solo asse devono essere creati con Sketch. Gli smussi/arrotondamenti che corrono lungo più assi devono essere creati utilizzando la funzione di fusione. Quest'ultima non può essere integrata direttamente nello schizzo per motivi geometrici. Estrudendo uno schizzo, è possibile mappare un solo smusso/arrotondamento lungo la direzione di estrusione.

Lo stesso vale per le curve e gli smussi.
