7.6.2.12.6.4. Raggio massimo di smussatura/arrotondamento
Smussatura/arrotondamento da UN lato

Addebitare uno smusso/curva con raggio "a" su una lavorazione con altezza della spalla "h", si applica quanto segue: Seguente:

a <= h

In caso contrario, viene visualizzato un errore (vedere le illustrazioni seguenti).

  1. Situazione iniziale:

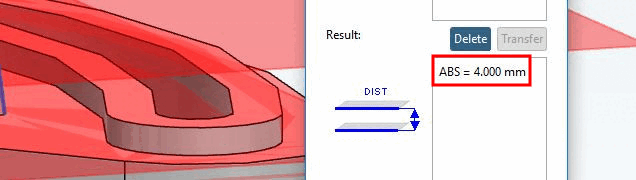

    La distanza tra i livelli misurati (altezza della spalla "h") è qui di 4 mm.

    Altezza della spalla 4 mm

    Figura 7.287. Altezza della spalla 4 mm

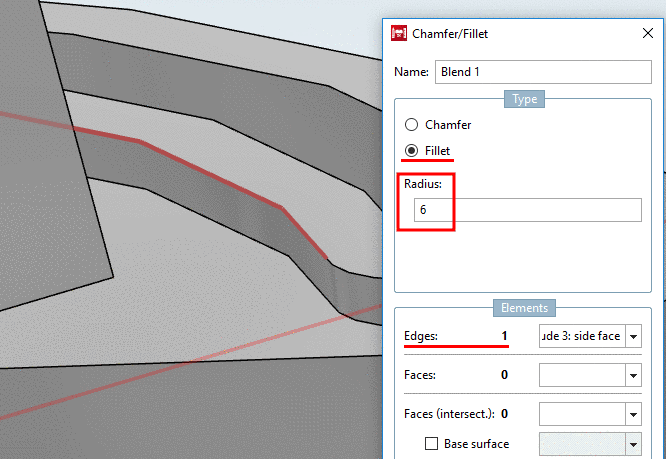

  2. Selezione del bordo desiderato e Definizione del raggio [Radius] di smusso/arrotondamento "a" (qui 6 mm)

    Bordo selezionato e raggio 6 mm

    Figura 7.288. Bordo selezionato e raggio 6 mm

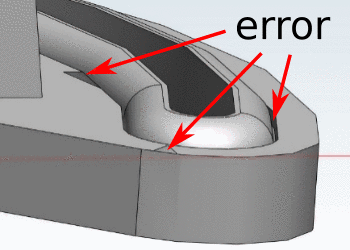

  3. Risultato:

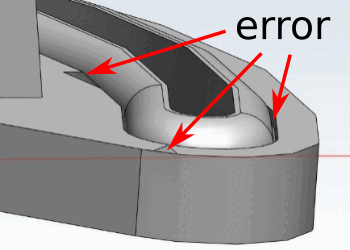

    Questa procedura comporta degli errori.

    Figura 7.289.

Lo stesso vale per gli smussi.

Smussatura/arrotondamento da due lati

Se si desidera due smussi/curve con raggio "a" e "b" su un elemento con altezza spalle "h" Si applica quanto segue:

a+b <= h

In caso contrario, viene visualizzato un errore (vedere le illustrazioni seguenti).

  1. La distanza tra i livelli misurati (altezza della spalla "h") è qui di 4 mm.

    Altezza della spalla 4 mm

    Figura 7.290. Altezza della spalla 4 mm

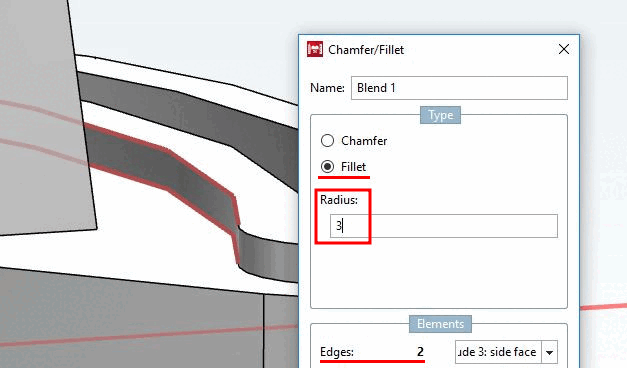

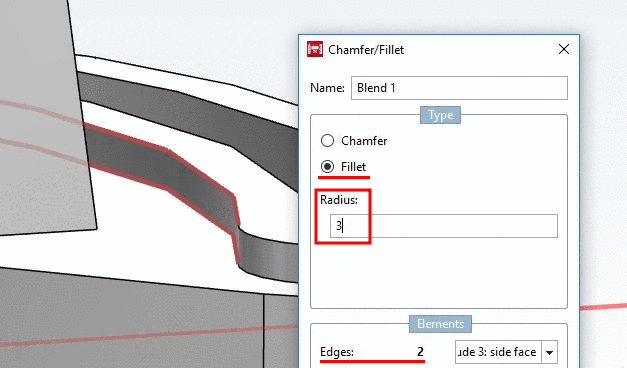

  2. Selezione dei due spigoli e definizione dei raggi di smusso/curva "a" e "b" (qui 3 mm)

    Figura 7.291.

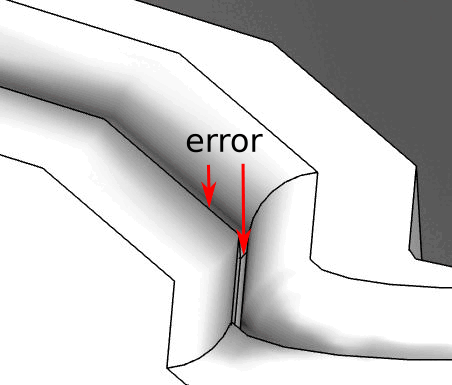

  3. Questa procedura comporta degli errori.

    Figura 7.292.

Lo stesso vale per gli smussi.
