In Modalità dettagli [Details] (Impostazione predefinita) sono impostate per impostazione predefinita^[71] di tutti i risultati, il che può portare a tabelle larghe (se la ricerca passa su molti cataloghi o parti diverse). Pertanto, i campi possono anche rimanere vuoti, se il componente in questione non contiene determinate variabili.

Filtro variabile nell'intestazione della colonna

Sopra ogni colonna è presente un campo di immissione per il filtraggio. Anche se non tutti i risultati vengono visualizzati nei risultati della ricerca, il filtro influisce comunque su tutti i risultati e regola dinamicamente la visualizzazione delle variabili della tabella. È possibile filtrare più variabili una dopo l'altra; i valori già inseriti vengono mantenuti.

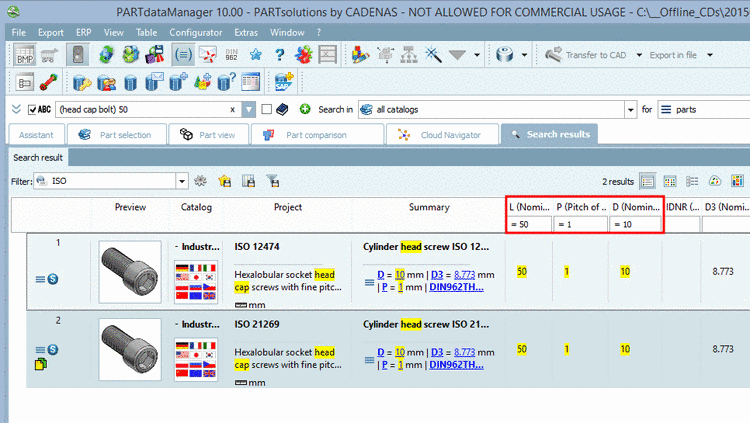

Nell'esempio seguente, la ricerca full text è stata utilizzata per cercare "vite cilindro" e il valore numerico "50". I termini di ricerca sono evidenziati in giallo.

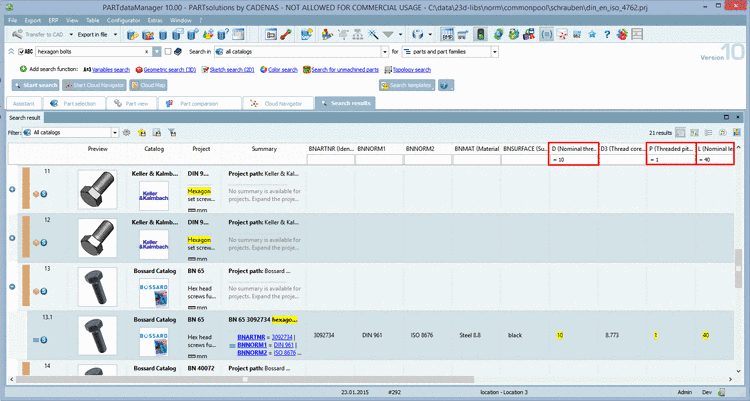

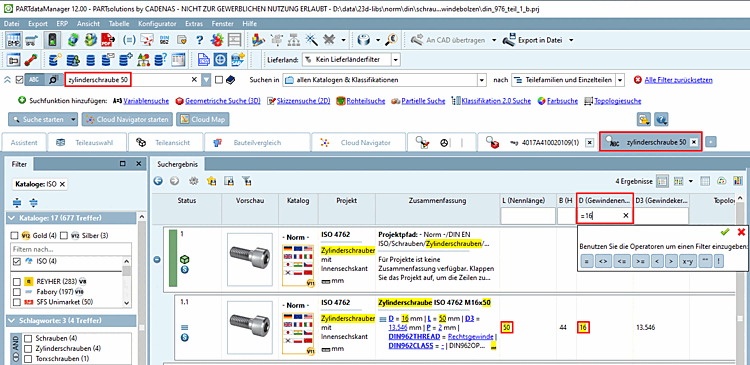

Figura 3.513. Tenendo premuto il pulsante del mouse sull'intestazione di una colonna, è possibile trascinare in avanti le variabili che si desidera visualizzare.

Nota

Richiamo della descrizione degli strumenti 3D [3D Tooltip] Soprattutto se l'immagine di anteprima è impostata in piccolo, è utile visualizzare il tooltip 3D [3D Tooltip] + le informazioni tecniche [Technical details] (se disponibili). A tal fine, spostare il mouse sull'immagine di anteprima. Il tooltip 3D è scalabile e animato. Nell'angolo in basso a destra si trova un'icona per trascinare le dimensioni. Le espansioni sugli assi X, Y e Z vengono visualizzate automaticamente. Se e come deve essere visualizzato il tooltip può essere definito in PARTdataManager nel menu Extras -> Impostazioni [Preferences...]... -> Selezione parte [Part selection]. Figura 3.514.  Impostazioni... [Preferences...] -> Selezione delle parti [Part selection] Mostra il tooltip con le immagini di anteprima [Show tooltip with previews] Tooltip 3D [3D Tooltip]: Nessun tooltip 3D [No 3D Tooltip] | Grande [Large] | Medio [Medium] | Piccolo [Small] Mostra la vista tecnica nel tooltip [Show technical previews in tooltips]

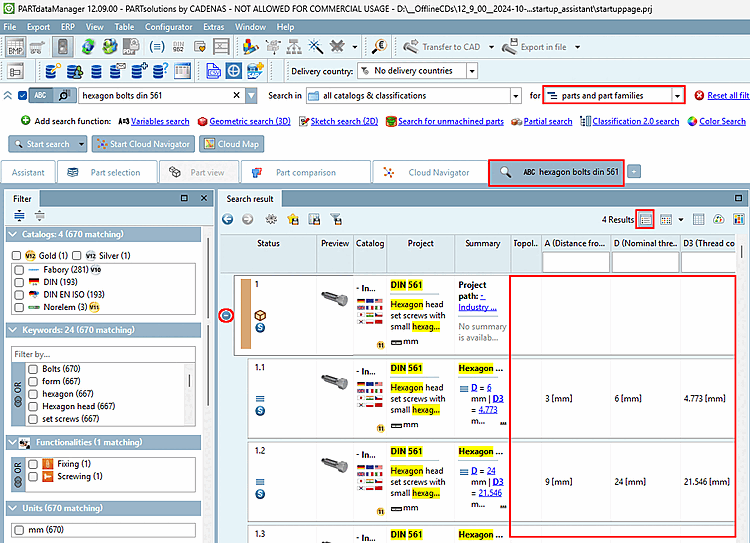

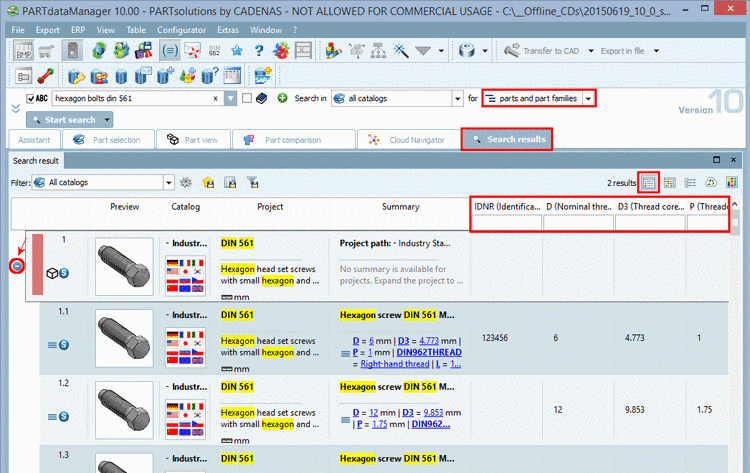

Nota Se stai cercando famiglie di parti e singole parti [parts and part families] quindi fare clic sul pulsante desiderato risultato della ricerca, fare clic sul segno più per selezionare le singole parti. vedere. Inizialmente, la tabella caratteristica è contrassegnata solo ora con le singole variabili. Figura 3.515.  È possibile riconoscere se viene visualizzato il progetto di livello superiore (singolo pezzo o assieme) o una caratteristica specifica dall'icona corrispondente: | Articolo o assemblaggio Caratteristiche del calcestruzzo

3.1.6.7.1.1.1. Finestra pop-up per visualizzare tutte le informazioni disponibili

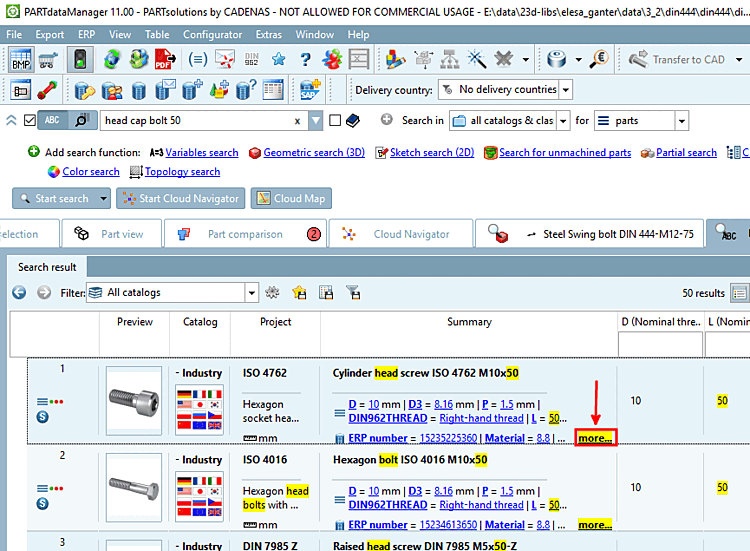

Se lo spazio non è sufficiente per visualizzare tutte le informazioni, ciò viene segnalato dalla visualizzazione di "altro.. [more...].". Ciò avviene in particolare nelle colonne Riepilogo [Summary] e Topologia [Topology].

Figura 3.516.

Altri esempi:

Figura 3.517. Quando si cerca "bolt" nell'interfaccia utente tedesca, è possibile vedere dove si è verificato l'hit nella vista espansa.

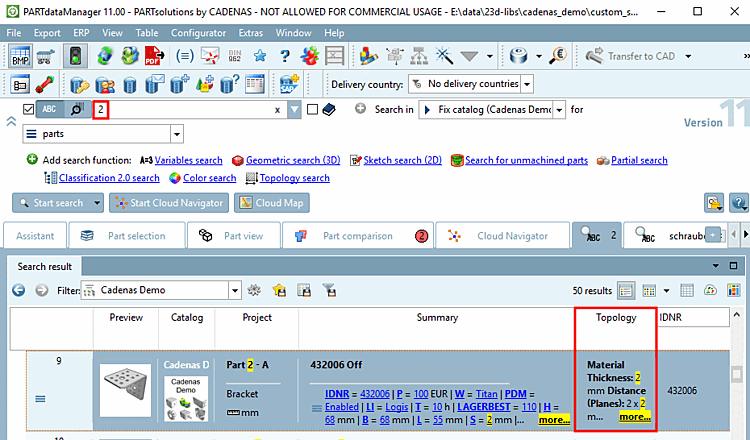

Figura 3.518. La ricerca di valori topologici tramite una ricerca full-text può restituire molti valori. Per vedere tutti i valori, cliccare su "altro [more...]...".
