7.6.2.12.6.7. Raggio dello smusso/arrotondamento maggiore della distanza dalla geometria vicina

Se il raggio dello smusso/arrotondamento è maggiore della distanza da una geometria adiacente, il materiale viene rimosso dalla geometria adiacente. Questo comportamento si applica anche agli smussi e alle curve.

[Nota]Nota

Questo caso è molto raro e non dovrebbe costituire un problema con i componenti "normali".

Esempio:

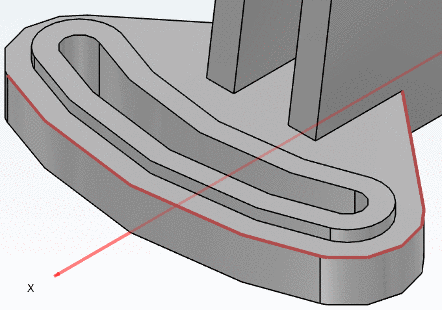

  1. Sul bordo contrassegnato in rosso viene creato un arrotondamento utilizzando la funzione di fusione.

    PARTdesigner: creare un filetto sul bordo marcato

    Figura 7.299. PARTdesigner: creare un filetto sul bordo marcato

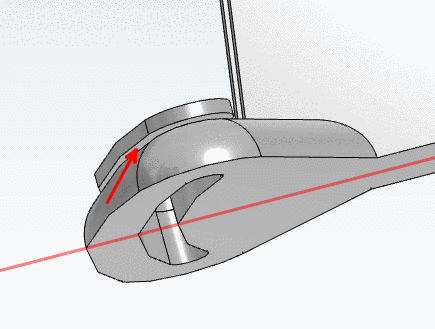

  2. Poiché il raggio del filetto è maggiore della distanza dalla geometria sovrastante, il filetto la scalza.

    PARTdesigner: Risultato

    Figura 7.300. PARTdesigner: Risultato

[Nota]Nota

La modifica della lunghezza dell'estrusione non ha alcun effetto sul comportamento (poiché la funzione di fusione ha la priorità e il materiale viene comunque rimosso).

PARTdesigner: estrusione allargata verso il basso

Figura 7.301. PARTdesigner: estrusione allargata verso il basso

Il comportamento di un sistema CAD è diverso. Solid Edge, ad esempio, è in grado di aggiungere il materiale mancante ingrandendo automaticamente l'estrusione dello schizzo.

SolidEdge

Figura 7.302. SolidEdge
