7.6.2.12.6.7. Radius von Fase/Rundung größer als Abstand zu angrenzender Geometrie

Wenn der Radius von Fase/Rundung größer ist als Abstand zu einer angrenzender Geometrie, wird Material von der angrenzenden Geometrie entfernt. Dieses Verhalten gilt bei Fasen und Rundungen gleichermaßen.

[Hinweis]Hinweis

Dieser Fall ist sehr selten und sollte bei "normalen" Teilen kein Problem darstellen.

Beispiel:

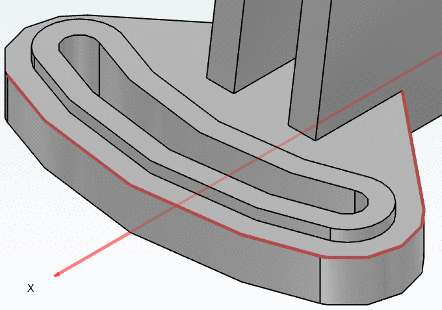

  1. Auf der rot markierten Kante wird mittels Blend-Feature eine Verrundung erstellt.

    PARTdesigner: Verrundung auf markierter Kante erstellen

    PARTdesigner: Verrundung auf markierter Kante erstellen

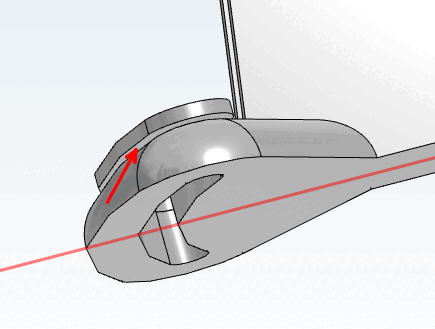

  2. Da der Radius der Verrundung größer ist als der Abstand zu der darüber liegenden Geometrie, unterhöhlt die Verrundung diese.

    PARTdesigner: Ergebnis

    PARTdesigner: Ergebnis

[Hinweis]Hinweis

Das Ändern der Länge der Extrusion hat keinen Einfluss auf das Verhalten, (da das Blend-Feature Priorität hat und trotzdem das Material entfernt wird).

PARTdesigner: Extrusion nach unten vergrößert

PARTdesigner: Extrusion nach unten vergrößert

Das Verhalten eines CAD-Systems unterscheidet sich hiervon. Solid Edge beispielsweise besitzt die Intelligenz, das fehlende Material zu ergänzen, indem es automatisch die Sketchextrusion entsprechend vergrößert.

SolidEdge

SolidEdge
