7.6.2. Elenco di tutte le caratteristiche possibili nella finestra di aggancio "Storia 3D".

7.6.2.2. Piano assoluto

Viene richiamato a livello superiore con il comando del menu contestuale Inserisci livello assoluto.... [Insert Fixed plane...] Il comando è disponibile solo a livello di componente.

Un piano assoluto può essere descritto utilizzando le coordinate sotto il punto centrale [Base point] e i due vettori (asse X [X axis], asse Y [Y axis] ).

La creazione di questo livello può anche dipendere da una condizione. A tale scopo, attivare l'opzione Crea solo se [Only create, if].

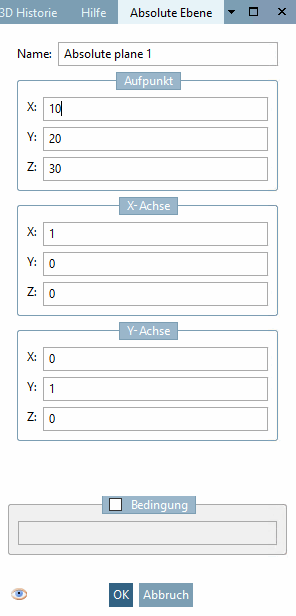

L'illustrazione seguente mostra il livello corrispondente alle impostazioni a fianco.

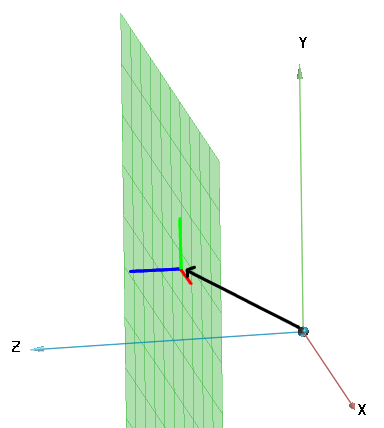

Figura 7.50. Freccia nera = vettore spostamento

Esempio di spostamento e rotazione:

Se, ad esempio, un punto di connessione deve avere un orientamento diverso del sistema di coordinate rispetto al sistema di coordinate originale, è possibile ottenere questo risultato utilizzando un piano assoluto.

Nell'esempio della figura seguente, l' asse X [X axis] originale viene posizionato sull'asse Z (Z=1) e quindi l' asse Y [Y axis] originale viene posizionato sull'asse X (X=1). I punti di connessione impostati per default sul piano assoluto hanno ora il nuovo orientamento.

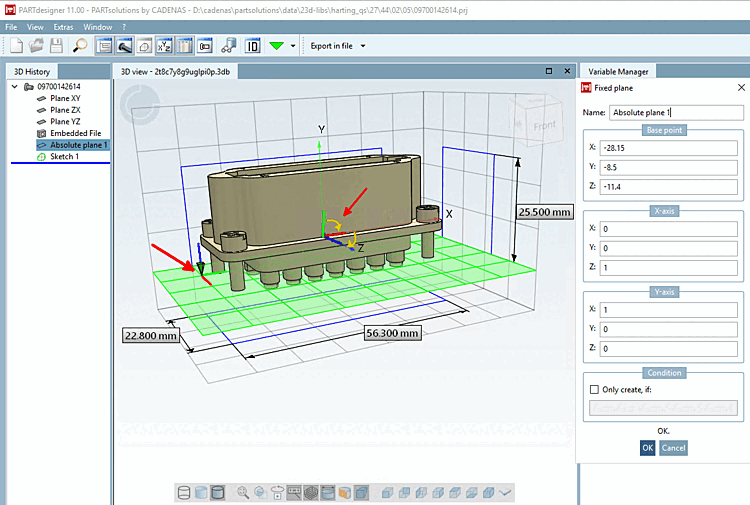

Figura 7.51. Croce di coordinate originale e croce di coordinate riorientata del punto di connessione

Nella finestra di dialogo Piano assoluto [Fixed plane], è possibile modificare il nome predefinito Piano assoluto 1 in Nome [Name].

	Nota
	Il nome modificato diventa visibile solo dopo un aggiornamento.

Il livello assoluto aggiunto appare nella cronologia.

Può essere nuovamente rimosso con il comando del menu contestuale Elimina telone [Delete plane].

Via Proprietà [Properties...]... per richiamare la finestra di dialogo Livello assoluto [Fixed plane].

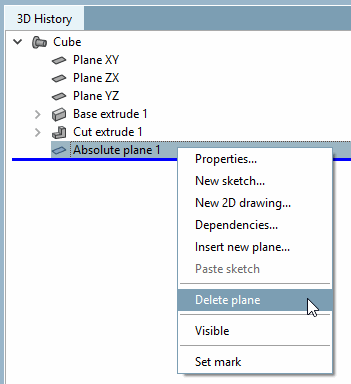

Figura 7.52. Eliminare il telone [Delete plane]
