7.6.2. Auflistung aller möglichen Features im Dockingfenster "3D Historie"

7.6.2.2. Absolute plane

Der Aufruf erfolgt auf oberster Ebene mittels Kontextmenübefehl Absolute Ebene einfügen... [Insert Fixed plane...]. Der Befehl steht nur auf Bauteilebene zur Verfügung.

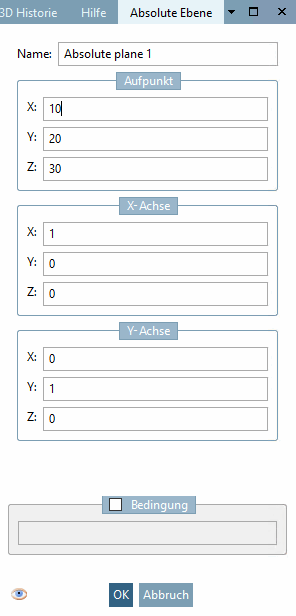

Über die Koordinaten unter Aufpunkt [Base point] sowie der beiden Vektoren (X-Achse [X axis], Y-Achse [Y axis]) lässt sich eine absolute Ebene beschreiben.

Das Erzeugen dieser Ebene kann zudem von einer Bedingung abhängig gemacht werden. Aktivieren Sie dazu die Option Nur erzeugen, wenn gilt [Only create, if].

Die Abb. unten zeigt die Ebene entsprechend den nebenstehenden Einstellungen.

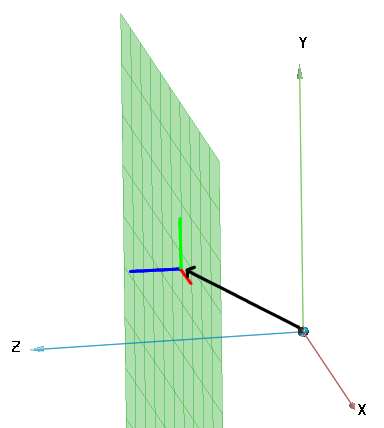

Schwarzer Pfeil = Verschiebungsvektor

Beispiel einer Verschiebung plus Drehung:

Soll beispielsweise ein Anfügepunkt eine andere Ausrichtung des Koordinatensystems haben als das Ursprungskoordinatensystem, können Sie dies über eine absolute Ebene erreichen.

Im Beispiel der folgenden Abbildung wird die ursprüngliche X-Achse [X axis] wird auf die Z-Achse gelegt (Z=1) und dann die ursprüngliche Y-Achse [Y axis] auf die X-Achse (X=1). Auf der absoluten Ebene standardmäßig gesetzte Anfügepunkte haben nun die neue Orientierung.

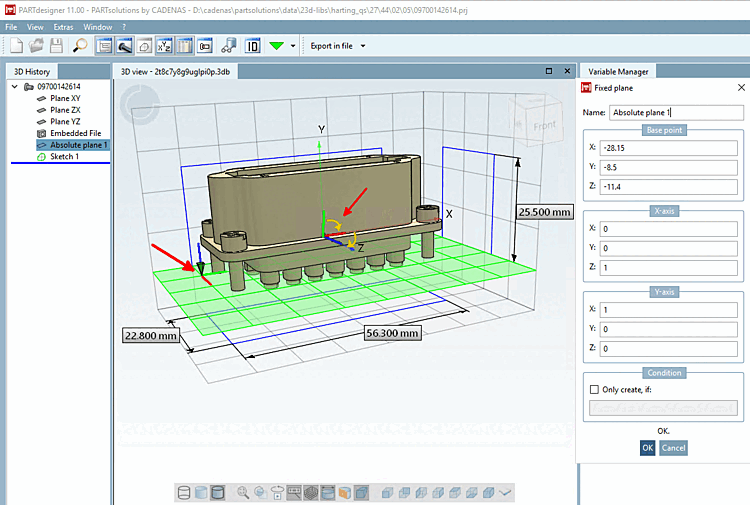

Ursprüngliches Koordinatenkreuz und neu orientiertes Koordinatenkreuz des Anfügepunktes

Im Dialog Absolute Ebene [Fixed plane] können Sie unter Name den Default-Namen Absolute plane 1 ändern.

	Hinweis
	Der geänderte Name wird erst nach einer Aktualisierung sichtbar.

Die zugefügte absolute Ebene erscheint in der Historie.

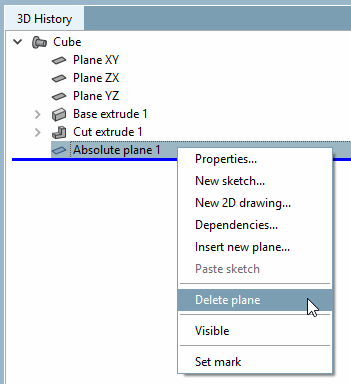

Sie kann mit dem Kontextmenübefehl Plane löschen [Delete plane] wieder entfernt werden.

Über Eigenschaften... [Properties...] rufen Sie den Dialog Absolute Ebene [Fixed plane] erneut auf.

Plane löschen [Delete plane]
