Fare clic sulla voce di menu Esporta in file [Export in file]. -> Una selezione di diversi formati di esportazione 3D e di file grafici. ^[114] (BMP, JPEG, TIFF) (vedi figura).

Selezionare (con un clic del mouse) il formato di esportazione appropriato per il proprio sistema CAD tra i formati di esportazione disponibili, ad esempio il formato di file DXF 3D di AutoCAD.

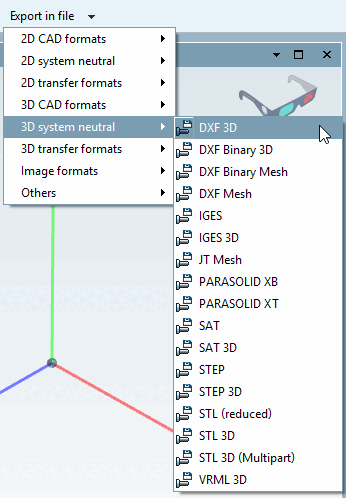

Figura 7.1455. Esportazione su file [Export in file]

Viene visualizzata una finestra in cui è possibile specificare la posizione di archiviazione ( [File name]campo Nome file [File name]) e lo stato della versione ( [Version]campo Versione [Version]) del file. L'impostazione predefinita è la cartella Documenti della directory utente. Utilizzare il pulsante Sfoglia ... per aprire la finestra Esplora risorse Salva con nome.... [Save as...] Assegnare un nome al file e fare clic sul pulsante Salva [Save]. Chiudere la finestra con OK.

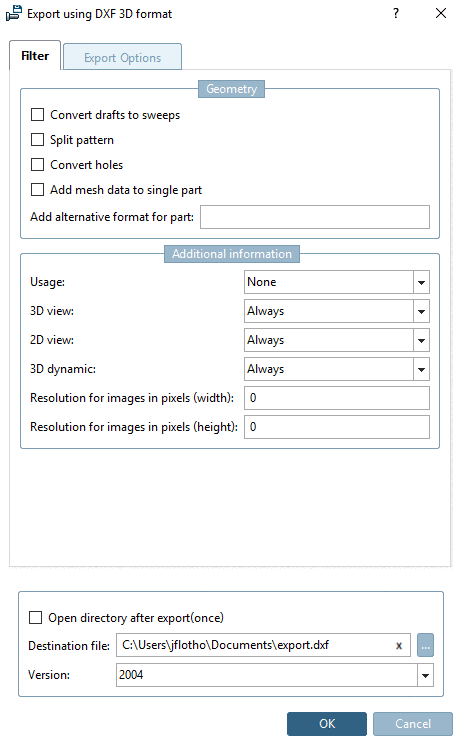

Figura 7.1456. Esportazione in formato .....

Nota Assicurarsi che venga aggiunta l'estensione del file (ad esempio *.dxf).

Richiamare il file dal sistema CAD [CAD system].
