7.7.2. Comandi del menu contestuale per gli assiemi

In PARTdesigner è possibile aprire e modificare non solo singoli pezzi ma anche interi assiemi.

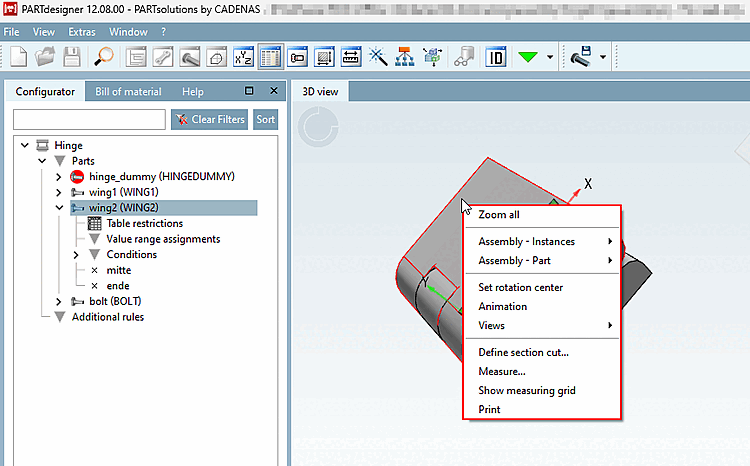

Figura 7.407.

Oltre alle opzioni di selezione note per i singoli pezzi, sono disponibili due voci di menu aggiuntive per gli assiemi: Assemblaggio - Struttura [Assembly - Instances] e Assemblaggio - Componente [Assembly - Part].

Montaggio - Struttura

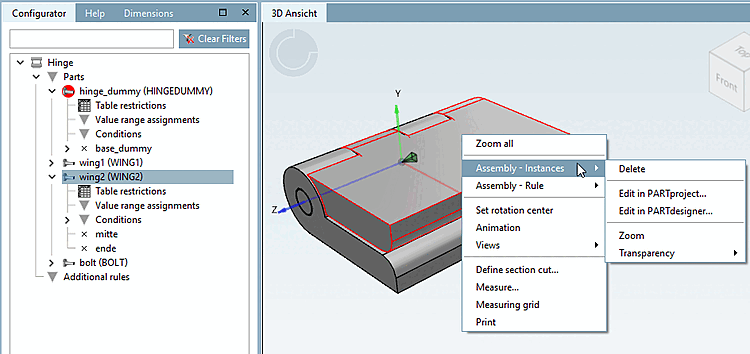

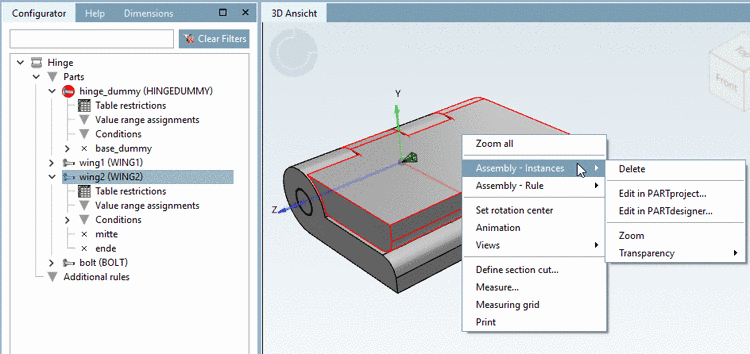

Singola parte selezionata nell'assieme -> comando del menu contestuale "Assieme - Struttura [Assembly - Instances]".

Figura 7.408. Singola parte selezionata nell'assieme -> comando del menu contestuale "Assieme - Struttura [Assembly - Instances]".

  • Cancellare [Delete]

    Elimina il componente a destra dall' assieme [Assembly].

  • Modifica in PARTproject [Edit in PARTproject]

    Apre PARTproject o porta l'applicazione in primo piano.

  • Modifica in PARTdesigner... [Edit in PARTdesigner...]

    Apre la singola parte in una nuova istanza di PARTdesigner.

  • Cattura [Zoom]

    Il componente viene visualizzato centrato nella vista 3D.

  • Trasparenza [Transparency]

    Impostazioni per la visualizzazione trasparente della singola parte.

Assemblaggio - Componente

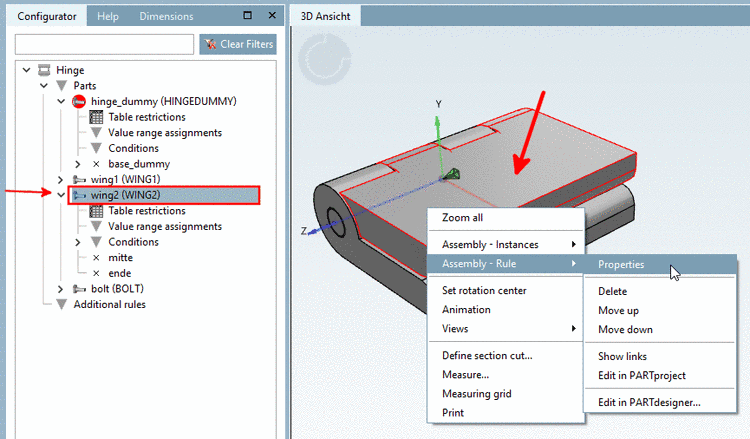

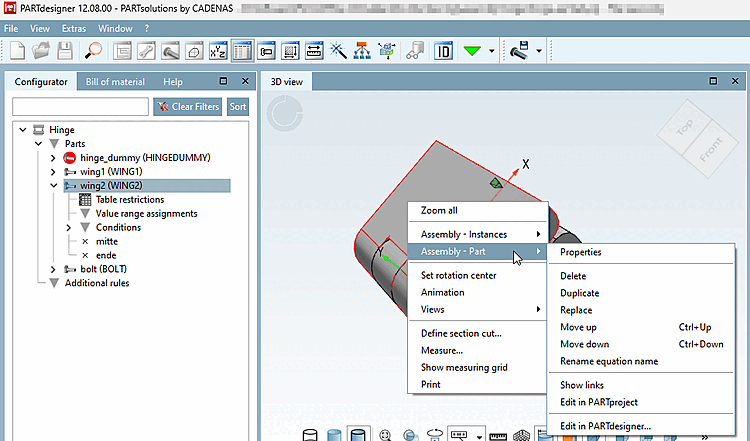

Singola parte selezionata nell'assieme -> comando del menu contestuale "Assieme - Regola [Assembly - Rule]".

Figura 7.409. Singola parte selezionata nell'assieme -> comando del menu contestuale "Assieme - Regola [Assembly - Rule]".

  • Proprietà [Properties]

    Apre la finestra Proprietà della parte [Part properties], in cui è possibile effettuare ulteriori impostazioni oltre al percorso e al nome del file.

  • Cancellare [Delete]

    Elimina il componente a sinistra dal configuratore se non viene utilizzato.

  • Duplicato [Duplicate]

    Duplica il componente desiderato dopo aver interrogato le proprietà da copiare.

  • Sostituire [Replace]

    Il componente interessato può essere sostituito da un pezzo presente sul disco rigido locale.

  • Muoversi verso l'alto [Move up]

    Sposta l'elemento di un posto in alto nel configuratore.

  • Spostamento verso il basso [Move down]

    Sposta l'elemento di un posto in basso nel configuratore.

  • Rinominare il nome della formula [Rename equation name]

    Apre una finestra di dialogo per rinominare il nome della formula.

  • Mostra i riferimenti [Show links]

    Mostra nel configuratore a quali altre parti fa riferimento il componente.

  • Modifica in PARTproject [Edit in PARTproject]

    Apre PARTproject o porta l'applicazione in primo piano.

  • Modifica in PARTdesigner... [Edit in PARTdesigner...]

    Apre la singola parte in una nuova istanza di PARTdesigner.

Sezione 7.13, “Finestra di aggancio "Configuratore" / "Assemblaggio"”I dettagli sulla modifica degli assiemi sono disponibili su .
