7.7.2. Kontextmenübefehle bei Baugruppen

Im PARTdesigner können Sie nicht nur Einzelteile sondern auch ganze Baugruppen öffnen und bearbeiten.

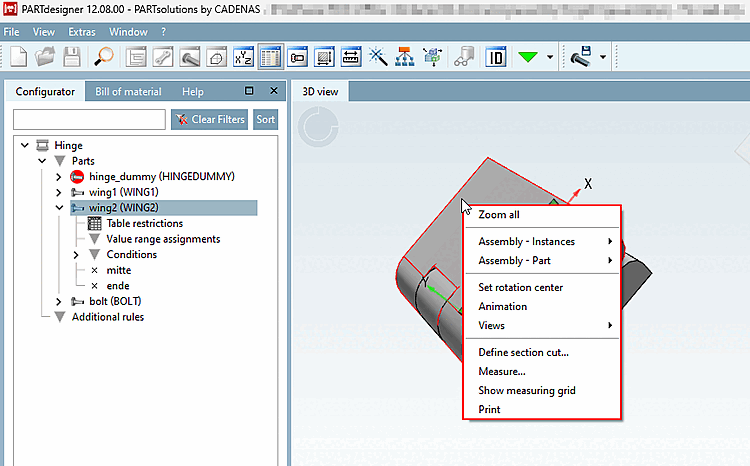

Neben den von Einzelteilen bekannten Auswahlmöglichkeiten finden Sie bei den Baugruppen noch zwei zusätzliche Menüpunkte: Baugruppe - Aufbau [Assembly - Instances] und Baugruppe - Bauteil [Assembly - Part].

Baugruppe - Aufbau

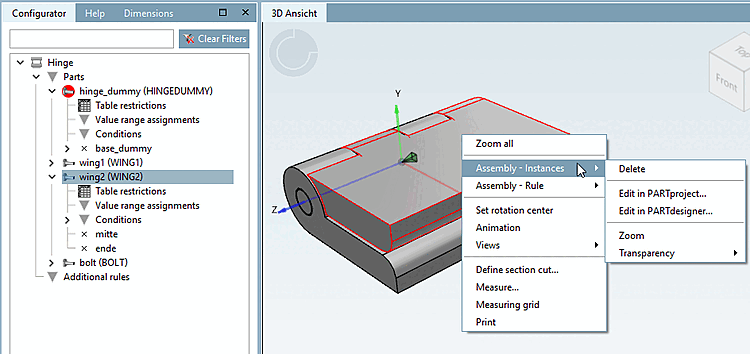

Einzelteil in Baugruppe selektiert -> Kontextmenübefehl "Baugruppe - Aufbau [Assembly - Instances]"

Einzelteil in Baugruppe selektiert -> Kontextmenübefehl "Baugruppe - Aufbau [Assembly - Instances]"

  • Delete

    Löscht das Bauteil rechts aus dem Aufbau [Assembly].

  • In PARTproject bearbeiten [Edit in PARTproject]

    Öffnet PARTproject oder holt die Applikation in den Vordergrund.

  • In PARTdesigner bearbeiten... [Edit in PARTdesigner...]

    Öffnet das Einzelteil in einer neuen PARTdesigner Instanz.

  • Fangen [Zoom]

    Das Bauteil wird in der 3D Ansicht zentriert dargestellt.

  • Transparenz [Transparency]

    Einstellungen für die transparente Darstellung des Einzelteils.

Baugruppe - Bauteil

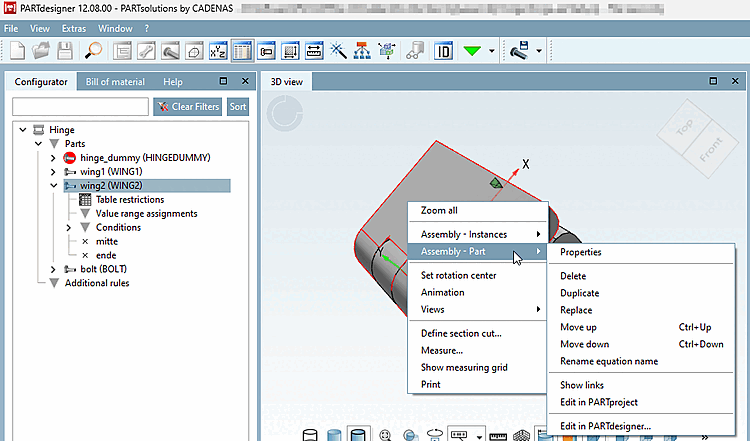

Einzelteil in Baugruppe selektiert -> Kontextmenübefehl "Baugruppe - Regel [Assembly - Rule]"

Einzelteil in Baugruppe selektiert -> Kontextmenübefehl "Baugruppe - Regel [Assembly - Rule]"

  • Eigenschaften [Properties]

    Öffnet das Fenster Eigenschaften des Teils [Part properties], in dem neben dem Pfad und der Dateiname noch zusätzliche Einstellungen getroffen werden können.

  • Löschen [Delete]

    Löscht das Bauteil links aus dem Konfigurator, sofern es nicht verwendet wird.

  • Duplizieren [Duplicate]

    Dupliziert das anvisierte Bauteil nach Abfrage der Eigenschaften, welche mitkopiert werden sollen.

  • Ersetzen [Replace]

    Das anvisierte Bauteil kann durch ein Teil auf der lokalen Festplatte ausgetauscht werden.

  • Nach Oben verschieben [Move up]

    Verschiebt das Element im Konfigurator einen Platz nach oben.

  • Nach Unten verschieben [Move down]

    Verschiebt das Element im Konfigurator einen Platz nach unten.

  • Formelname umbenennen [Rename equation name]

    Öffnet ein Dialogfenster, um den Formelnamen umzubenennen.

  • Verweise anzeigen [Show links]

    Zeigt im Konfigurator an, auf welche anderen Teile das Bauteil verweist.

  • In PARTproject bearbeiten [Edit in PARTproject]

    Öffnet PARTproject oder holt die Applikation in den Vordergrund.

  • In PARTdesigner bearbeiten... [Edit in PARTdesigner...]

    Öffnet das Einzelteil in einer neuen PARTdesigner Instanz.

Details zur Bearbeitung von Baugruppen finden Sie unter Abschnitt 7.13, „Dockingfenster "Konfigurator" / "Aufbau"“.
