1.1.11. Funzioni, impostazioni e spiegazioni dei personaggi

1.1.11.5. Vista del prodotto - definizioni delle colonne e abbreviazioni

Di seguito sono riportate informazioni sul significato delle singole colonne e delle abbreviazioni utilizzate.

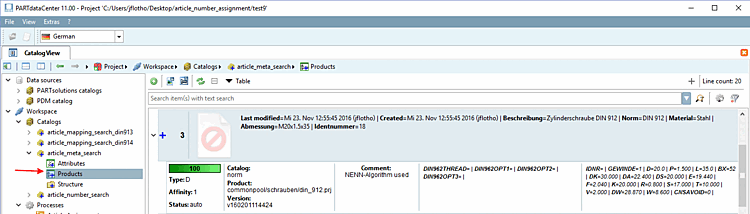

Figura 1.157.

Immagine di anteprima:

Figura 1.158.

Quando si importano i dati CSV, è possibile specificare un riferimento alle immagini di anteprima. Se non è disponibile alcuna immagine di anteprima, viene visualizzato un segnaposto.
Qualità (barra colorata con valore percentuale)
- Valori percentuali fissi:
  - 100%: Un'assegnazione chiara
  - 25%: In caso di ambiguità (cioè, per alcune variabili è stato trovato più di un risultato), il valore percentuale è fissato al 25. (Il numero di parametri corrispondenti è irrilevante). (Il numero di parametri corrispondenti è irrilevante).
  - 1%: In caso di ambiguità (cioè è stato trovato più di un risultato per alcune variabili) E se uno o più parametri non sono stati trovati per le variabili da confrontare, il valore percentuale è fissato a 1. (Il numero di parametri corrispondenti è irrilevante). (Il numero di parametri corrispondenti è irrilevante).

    Nota
    Il caso in cui i parametri non vengano trovati può verificarsi solo se una variabile non è stata dichiarata come variante. Se dichiarata come variante, la variabile viene sempre "trovata".
- Altri valori percentuali possibili:
  50%, 33%, 10%, ecc:
  Esempio "50%": questo valore percentuale viene creato se vengono specificate esattamente 2 mappature e una di esse non viene trovata E il parametro rimanente non viene trovato più volte. Con 2 mappature, viene dedotto il 50% per il parametro non trovato.
  Esempio "33%": questo valore percentuale viene creato se vengono specificate esattamente 3 mappature e 2 di esse non vengono trovate e il parametro rimanente non viene trovato più volte. Con 3 mappature, viene dedotto il 33% per ogni parametro non trovato.
Tipo [Type]: Ci sono due riconoscitori: D per duplicato e V per variante.
- D - Duplicato indica una chiara corrispondenza in base a determinate caratteristiche.
- V - Anche le varianti appartengono alla famiglia di parti, ma non sono mappate nella tabella del progetto, mentre possono essere mappate nel database dei collegamenti e quindi visualizzate nella vista tabella del PARTdataManager.
Affiliazione [Affinity]:
- 1: cancellare l'assegnazione
- >1: assegnazione ambigua
Stato [Status]:
È possibile visualizzare gli attributi auto, default o valido.
- auto: L'assegnazione si basa su un processo automatico come la ricerca delle dimensioni [Dimension search], la ricerca del numero di articolo [Article Number Search], la mappatura degli attributi [Attribute mapping], ecc.

  Figura 1.159. Informazioni su "Carica modello predefinito" è possibile selezionare processi automatici divenire.
- default: l'assegnazione è il risultato di un processo manuale. Sezione 1.1.4, “Assegnazione manuale”(Confronta .)
- valido: il valore viene creato se assegnato esplicitamente tramite il comando del menu contestuale Cambia categoria in ... [Change category to ...] -> Valido [Valid] su una linea di prodotti (in Prodotti [Products] )
Catalogo: Il catalogo PARTsolutions in cui si è svolto l'incarico.
Prodotto [Product]: ad esempio, il percorso del progetto (nel caso di un catalogo PARTsolutions)
Penultima colonna (varset): valori di PARTsolutions dalle colonne dell'intervallo di valori e dai valori delle variabili.

Figura 1.160.
Ultima colonna (varsetupdate): Tutti i valori rimanenti di PARTsolutions.

Figura 1.161.
