3.1.6.4.10.1.  Ricerca parziale: le informazioni più importanti in un colpo d'occhio
Descrizione funzionale

La ricerca parziale [Partial search] è una ricerca geometrica, ma invece di selezionare i componenti come riferimento per la ricerca, si selezionano singole caratteristiche come piani, cilindri e così via e si utilizzano per trovare tutti i componenti che contengono tali caratteristiche. Per la ricerca viene utilizzata anche la disposizione geometrica delle caratteristiche.[64]

Procedura che utilizza l'esempio di PARTdataManager

  1. Caricare la parte da ricercare nella vista pezzo [Part view] (o nel sistema CAD [vedere Sezione 2.6.13, “ Ricerca parziale ” ]) e quindi richiamare la ricerca parziale [Partial search].

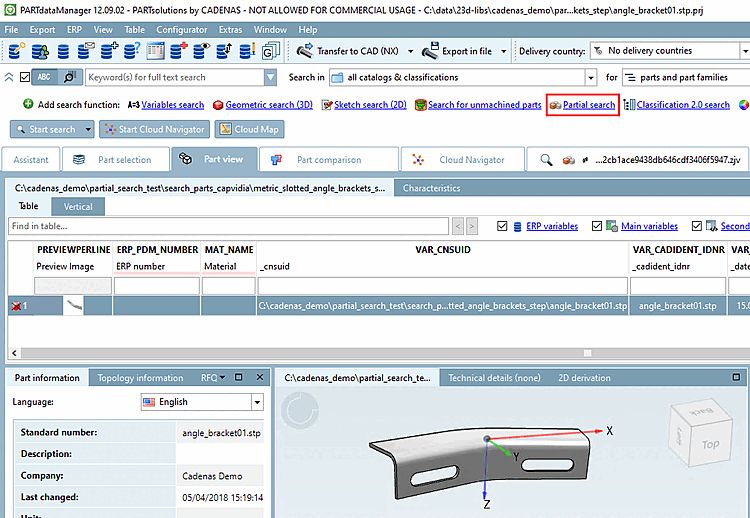

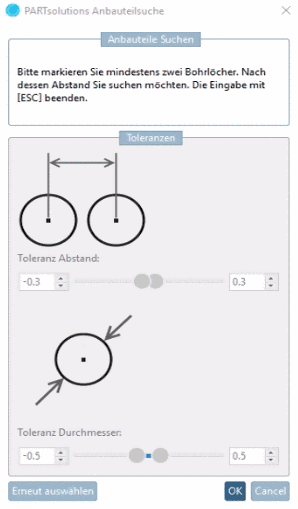

    Richiamo della ricerca parziale [Partial search]

    Figura 3.290.  Richiamo della ricerca parziale [Partial search]

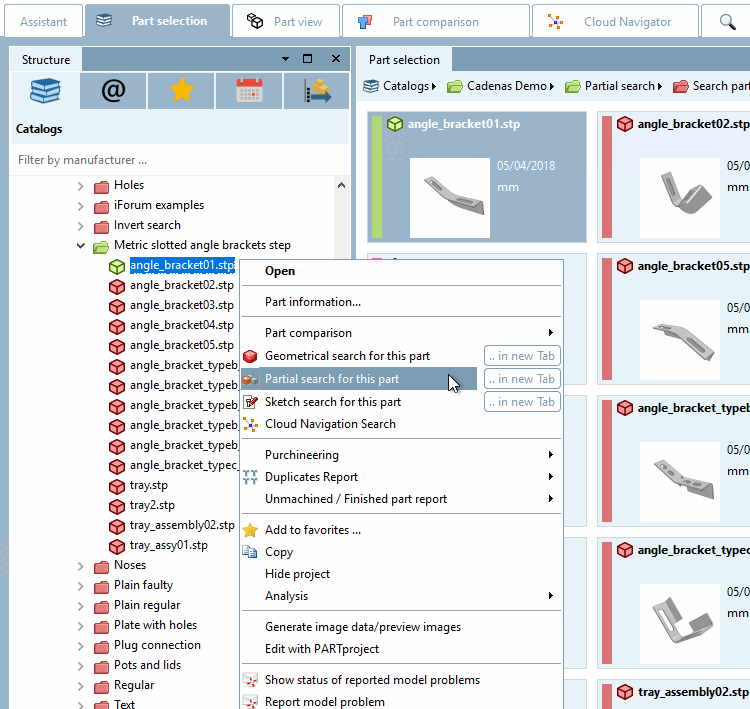

    In alternativa, è possibile trovare il comando da richiamare nell'albero degli indici per ogni parte nel menu contestuale.

    Figura 3.291.

    -> Si apre la finestra di dialogo corrispondente e la parte interessata viene visualizzata nell' anteprima [Preview].

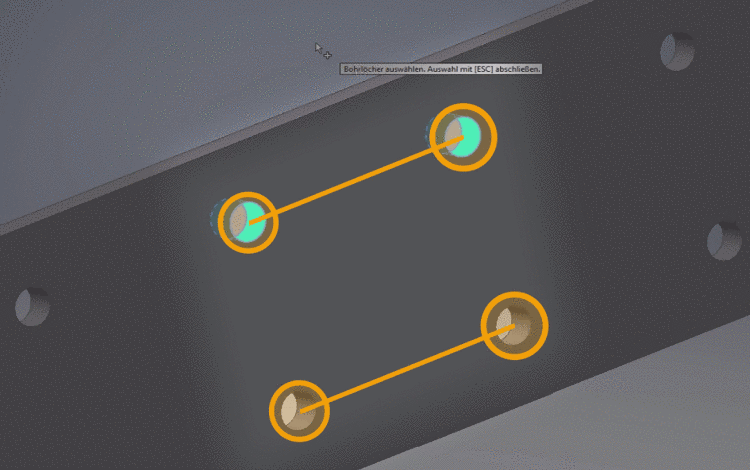

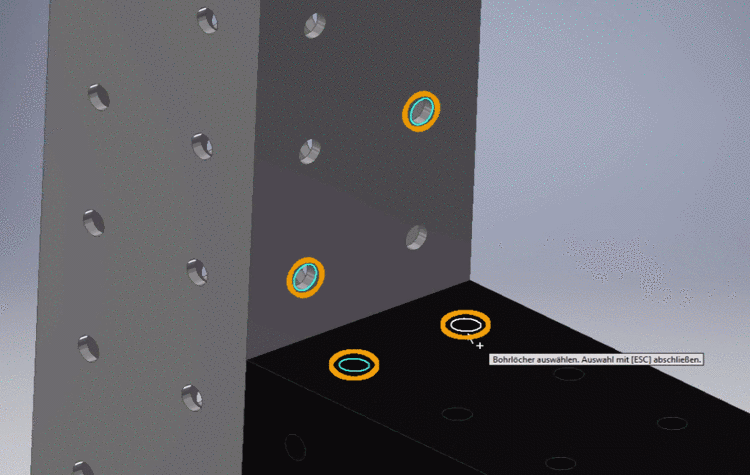

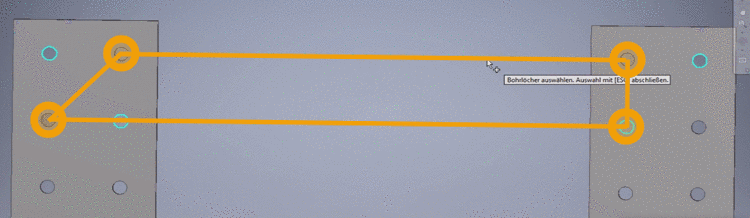

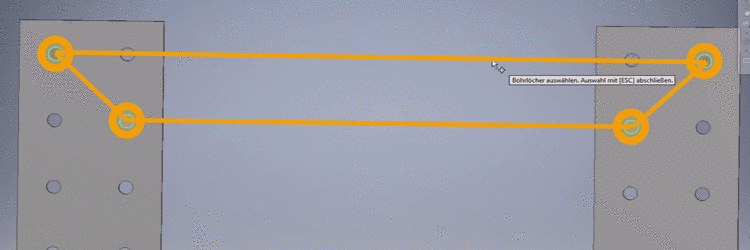

  2. Selezionare una o più caratteristiche con un solo clic del mouse. Deselezionare nuovamente con un solo clic.

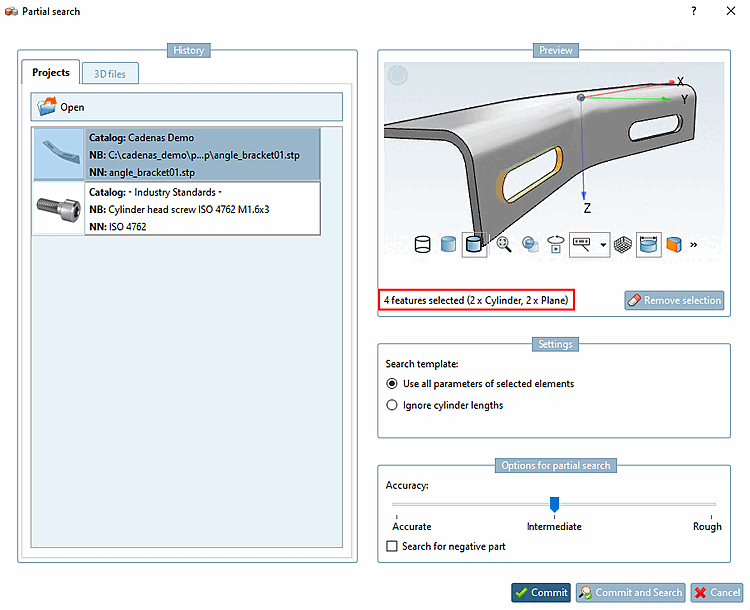

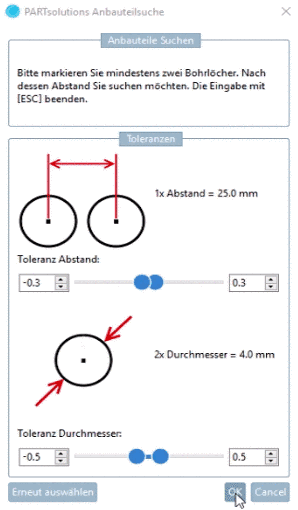

    4 caratteristiche selezionate

    Figura 3.292. 4 caratteristiche selezionate

    Il numero di elementi selezionati viene visualizzato sotto l'immagine di anteprima. Tutte le caratteristiche selezionate possono essere nuovamente rimosse con la funzione Rimuovi selezione [Remove selection].

    [Nota]Nota

    Le caratteristiche dello stesso tipo (piano, cilindro, ecc.) vengono sempre confrontate tra loro. È opportuno selezionare gli oggetti più evidenti o particolari, poiché una semplice superficie quadrata, ad esempio, può essere trovata quasi ovunque e amplia inutilmente lo spazio di ricerca.

    In questo esempio, vengono selezionate 4 caratteristiche, 2 cilindri e 2 livelli.

    -> Le caratteristiche selezionate sono evidenziate a colori.

    [Nota]Nota

    Se non viene effettuata alcuna selezione, vengono utilizzate tutte le caratteristiche per il calcolo, il che può portare a un notevole aumento (esponenziale) del tempo di ricerca.

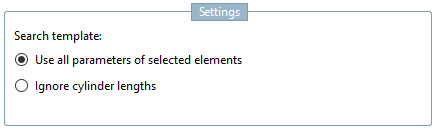

    Impostazioni [Settings] del modello di ricerca [Search template]:

    Figura 3.293.

    • Utilizza tutti i parametri degli elementi selezionati [Use all parameters of selected elements]: Predefinito

    • Ignorare le lunghezze dei cilindri [Ignore cylinder lengths]: Se, ad esempio, si cerca una controparte corrispondente a un foro o a un perno, può essere vantaggioso non includere l'attributo "lunghezza" per la ricerca. In tal caso, utilizzare il modello di ricerca Ignora [Ignore cylinder lengths] lunghezza cilindro.

      Sezione 3.1.6.4.10.5.7, “ Ricerca parziale: ignorare la lunghezza dei cilindri ”Vedi anche .

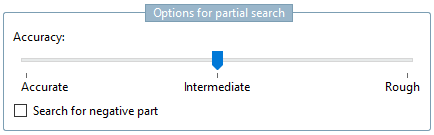

    Opzioni per la ricerca parziale [Options for partial search]:

    Figura 3.294.

    • Precisione [Accuracy]: la precisione [Accuracy] può essere utilizzata per controllare se la parte trovata può discostarsi dalla parte cercata o quanto grande può essere. La precisione è una combinazione di dimensione e forma.

      [Nota]Nota

      Questo parametro influisce notevolmente sulla velocità di ricerca. La velocità di ricerca è massima con Exact [Accurate] e minima con Coarse [Rough].

      Con l'impostazione Coarse [Rough] non si perde alcun risultato. È possibile trovare parti utilizzabili anche con Coarse [Rough].

    • Parte negativa [Negative part]:

      Se la casella di controllo è attivata, il sistema cerca le parti negative. Ad esempio, se viene selezionato un cilindro interno, il sistema cerca un cilindro esterno. Ad esempio, è possibile trovare un bullone che si inserisce in un foro.

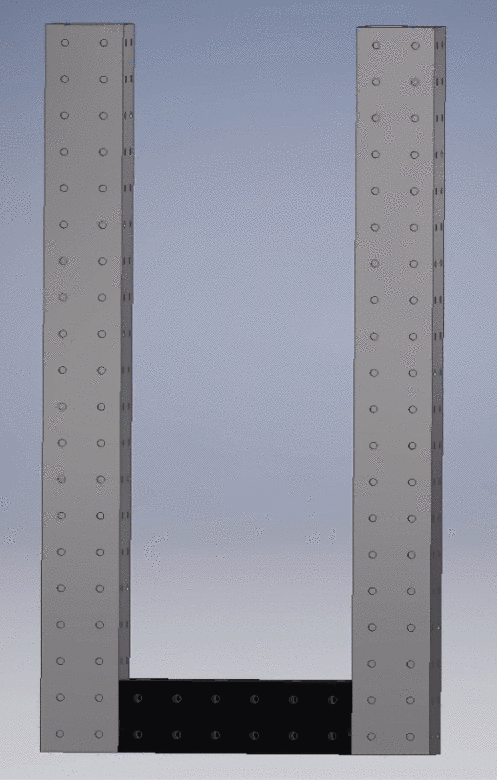

      Esempio:

      Figura 3.295.

      Figura 3.296.

      Sezione 3.1.6.4.10.5.4, “ Ricerca parziale: ricerca di parti negative ”Vedi anche .

  3. Fare clic su Applica [Commit].

    Subentrare [Commit]

    Accetta tutte le modifiche e chiude la finestra di dialogo.

    Avviare quindi la ricerca parziale [Partial search] con Avvia ricerca [Start search].

    Accettare e cercare [Commit and Search]

    Chiude la finestra di dialogo e avvia immediatamente la ricerca parziale [Partial search].

    Annullamento [Cancel]

    Chiude la finestra di dialogo e non accetta alcuna modifica.

    -> La vista torna a quella delle parti [Part view].

    -> La ricerca parziale [Partial search] viene attivata e viene visualizzata una piccola immagine di anteprima. È possibile riaprire la finestra di dialogo delle impostazioni in qualsiasi momento facendo clic sul link.

    Figura 3.297.

  4. Fare clic su Avvia la ricerca [Start search].

    -> Vengono trovate tutte le parti contenenti le caratteristiche selezionate.

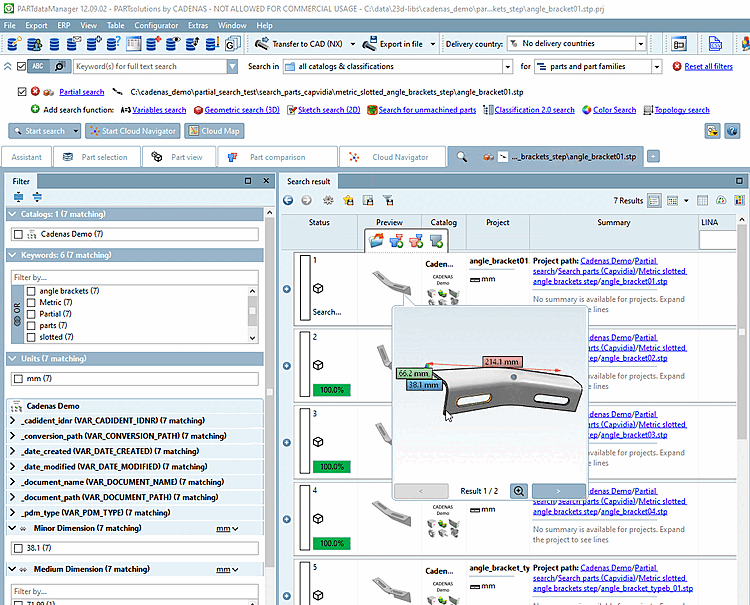

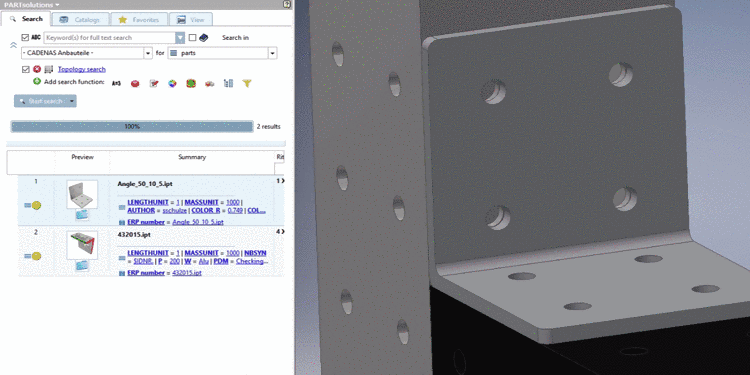

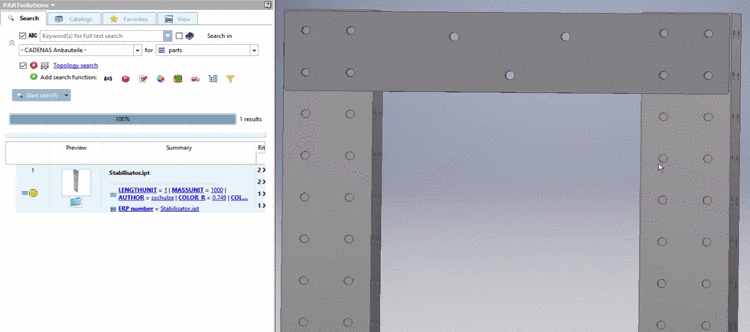

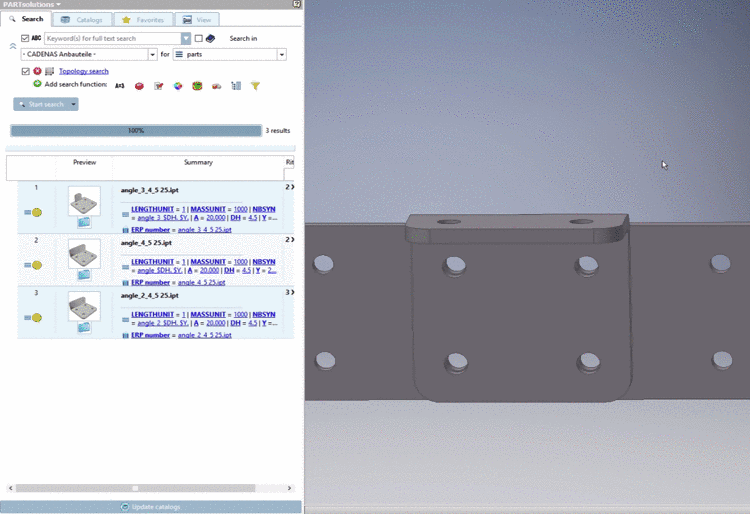

    Risultato

    Figura 3.298. Risultato

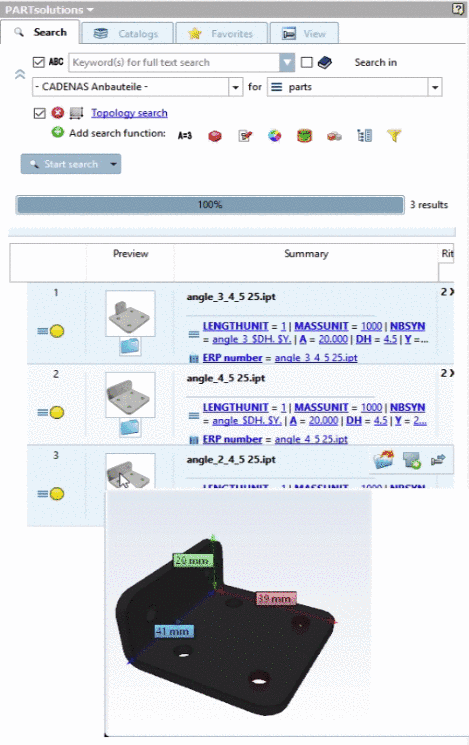

  5. Aprire il tooltip 3D per le parti del risultato in questione.

    Qui è possibile vedere quali caratteristiche sono state trovate. Questi sono contrassegnati da un colore.

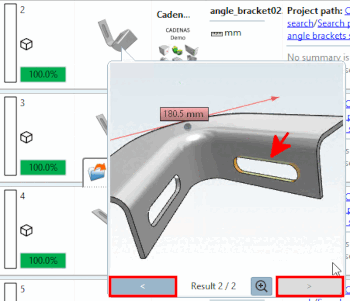

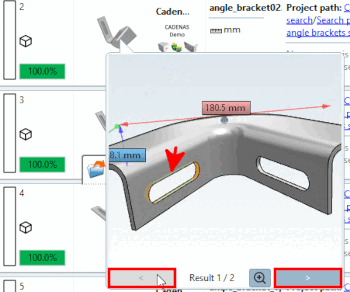

    Se nello stesso risultato sono presenti più risultati, vengono visualizzati dei pulsanti a forma di freccia con i quali è possibile fare clic uno dopo l'altro.

    Figura 3.299.

    Figura 3.300.

    Se si apre la parte dai risultati della ricerca nella vista parti [Part view], viene selezionato il primo gruppo di caratteristiche trovate.



[64] Per le impostazioni amministrative predefinite, vedere Sezione 1.3.3.6.6.16, “ Indice di ricerca geografica per la ricerca parziale ” in Amministrazione PARTsolutions - Manuale .
