5.12.11.4. Classificazione delle connessioni elettriche (Connessione elettrica [CNS_CP|4|3]) 5.12.11.4.3. Classificare l'"equivalenza potenziale" |  |
| Indietro | Avanti |
Il concetto di "equivalenza di potenziale/equivalenza di nome" viene spesso utilizzato per i terminali. Descrive il caso in cui si hanno più connessioni, ma queste sono collegate tra loro.
Nella classificazione del SNC, questo è mappato nella classe CNS_CP|4|3 (connessione elettrica) utilizzando le caratteristiche di identificazione e di equivalenza del nome della connessione.
Il presupposto per la classificazione è che i punti di connessione siano già stati impostati per le connessioni corrispondenti.
La procedura è descritta di seguito come esempio per il terminale Weidmüller 1690000000.
A ogni connessione viene assegnato un ID univoco alla voce Identificatore [Identifier] (ad esempio, "EC_01.01").
A ogni connessione viene assegnata una voce con gli ID delle connessioni equivalenti alla voce Equivalenze dei nomi delle connessioni.

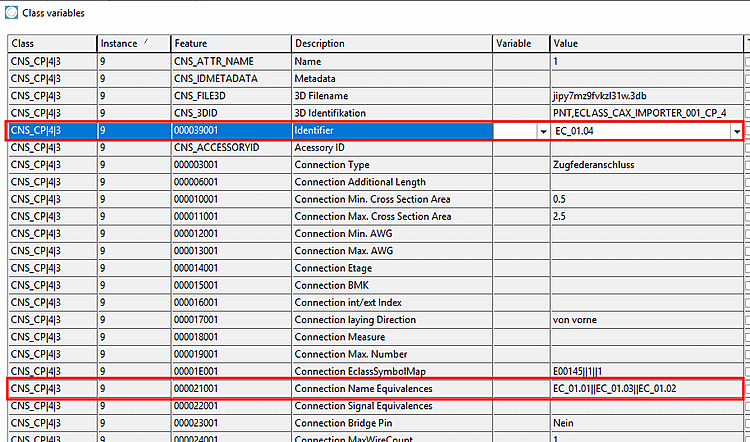

Stiamo esaminando la connessione con "EC_01.01". Questo è equivalente alle connessioni con gli identificatori [Identifier]"EC_01.04", "EC_01.03" "EC_01.02".
La riga Identificatore [Identifier] riceve la seguente voce:
EC_01.01
La riga Equivalenze dei nomi di connessione riceve la seguente voce:
EC_01.04||EC_01.03||EC_01.02
Per garantire l'assegnazione dello schema circuitale corretto, è necessario inserire la seguente voce in Connection EclassSymbolMap:
E00145||2||2
La figura seguente mostra lo schema di circuito corrispondente per E00145||1||2.

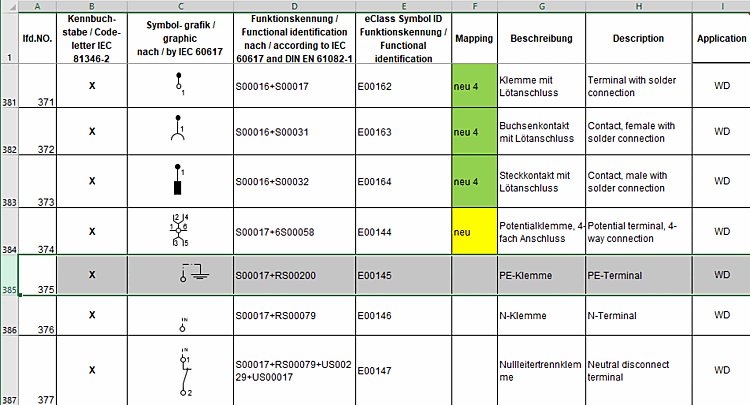

Una tabella dei simboli CAx_Function è disponibile sul sito http://wiki.eclass.eu/wiki/CAx_Funktionssymbole(memorizzata internamente da CADENAS nel foglio Excel eCl@ss Simboli CAx_Function 24.02.2018.xlsx).

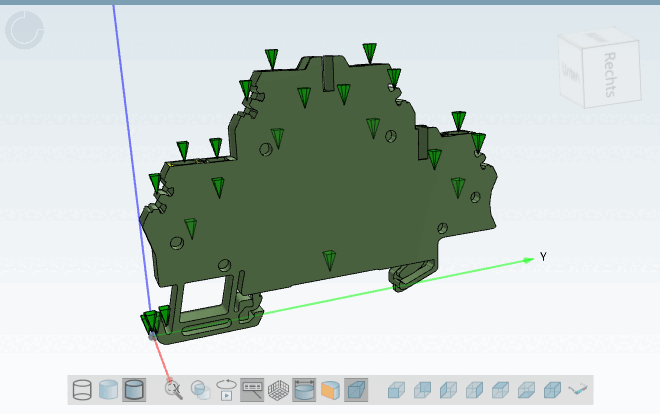

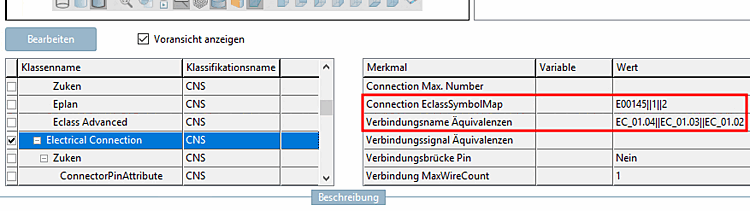

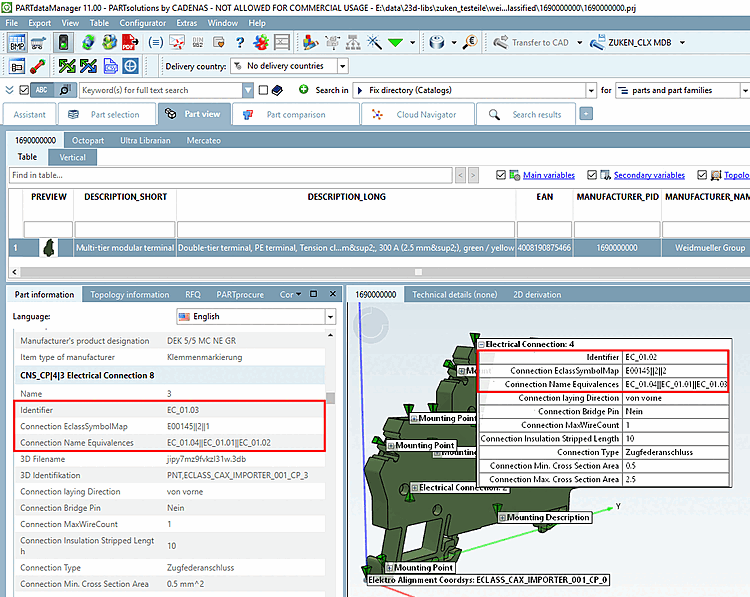

In PARTdataManager, le caratteristiche di classificazione si trovano sotto le informazioni sulla parte [Part information] e nelle etichette della vista 3D.

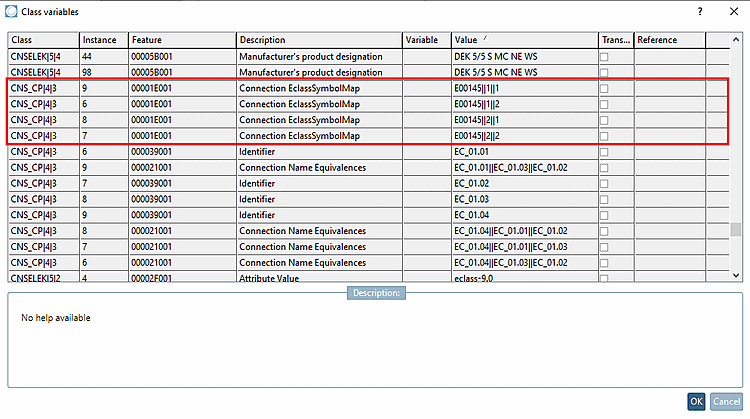

![Voci corrispondenti nella pagina di dialogo "Variabili di classe [Class variables]](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/resources/img/img_363a5770efad402ebd07ef24b9c4ed7d.png)
