3.1.7.6.2.2.  Livello di dettaglio - Vari schemi

Parallelamente ai livelli LOD alto, medio e basso noti nei cataloghi di ingegneria meccanica, nei cataloghi di architettura / BIMesiste un principio separato nello schema 100 / 200 / 300 / 350 / 400 / 500.

Esempio di ingegneria meccanica

Dettaglio basso [Low detail]

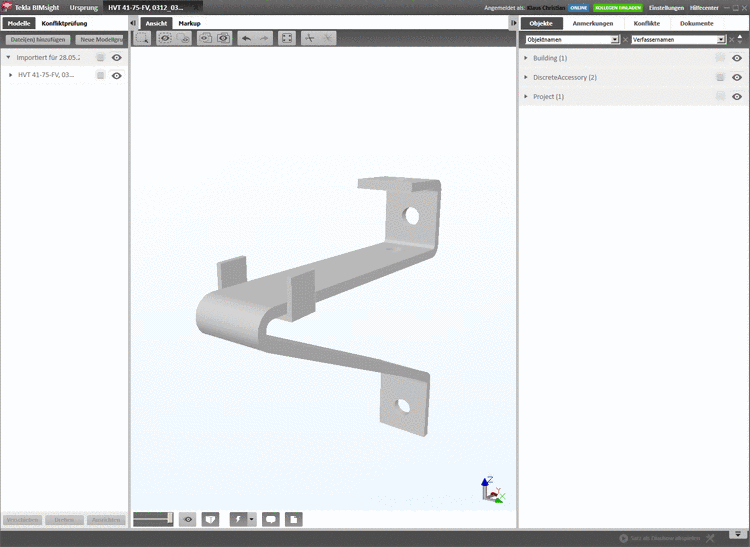

Figura 3.743. Dettaglio basso [Low detail]

Mezzo per la lavorazione dei dettagli [Medium detail]

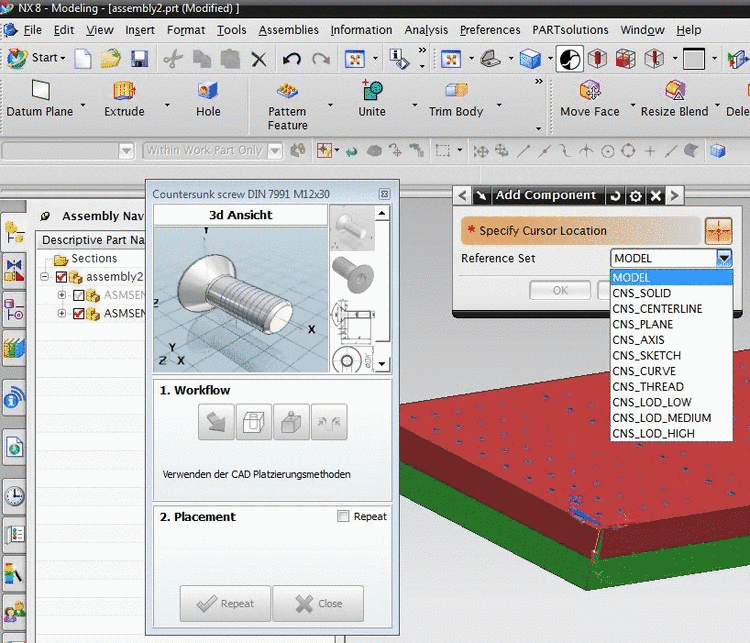

Figura 3.744. Mezzo per la lavorazione dei dettagli [Medium detail]

Dettaglio elevato [High detail]

Figura 3.745.  Dettaglio elevato [High detail]

Esempio di architettura

300

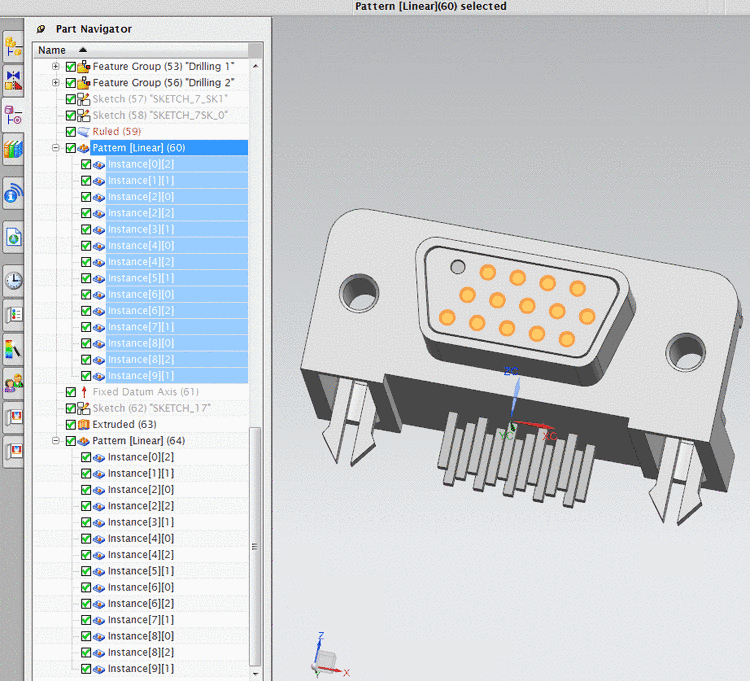

Figura 3.746. 300

350

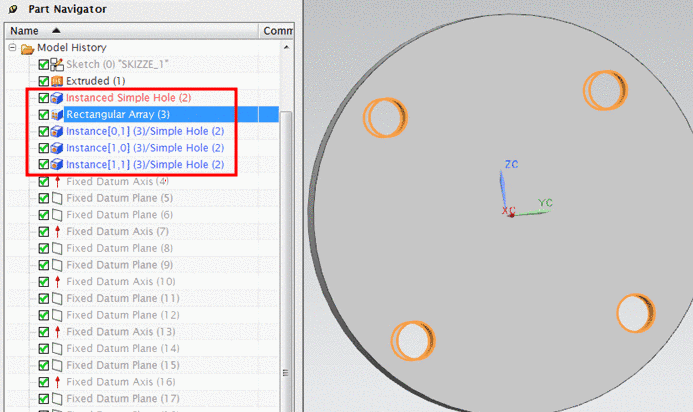

Figura 3.747. 350

400

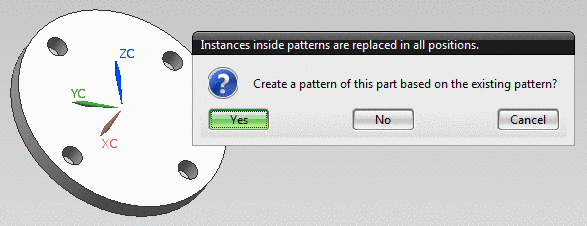

Figura 3.748. 400

La tabella seguente mostra la relazione tra i due modelli.

Architettura Meccanica
100

  • Nessuna rappresentazione 3D

  • Rappresentazione tramite il solo disegno 2D

  • Il formato del disegno deve essere 2DB

200

  • Rappresentazione 3D come rettangolo di selezione, ad esempio cilindro o cuboide.

300 Dettaglio basso [Low detail]

  • Rappresentazione 3D come modello molto semplice, senza geometria interna, corpo di attivazione o elementi cosmetici (come l'etichettatura)

350 Mezzo di dettaglio [Medium detail]

  • Rappresentazione 3D come modello di medio dettaglio, corpo della cappa di aspirazione in forma semplice consentita

  • Nessun elemento cosmetico o etichettatura

400 Dettaglio elevato [High detail]

  • Sono consentite la rappresentazione come modello 3D altamente dettagliato, il corpo della cappa e gli elementi estetici e l'etichettatura.

500 / 600 / 700

  • Livelli di LOD > 400 - non sono ancora specificati da CADENAS ad oggi (02/2017)
