1.4.6.2. Detaillierungsgrad bestimmen

1.4.6.2.2. Detaillierungsgrad - Verschiedene Schemas

Parallel zu den aus Maschinenbau-Katalogen bekannten LOD-Stufen hoch, mittel und niedrig gibt es in Architektur / BIM Katalogen ein eigenes Prinzip im Schema 100 / 200 / 300 / 350 / 400 / 500.

Beispiel Maschinenbau

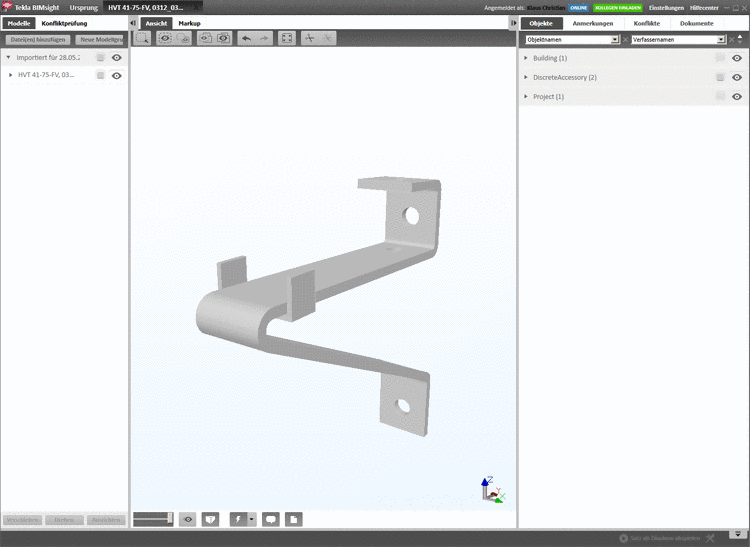

Detaillierung niedrig [Low detail]

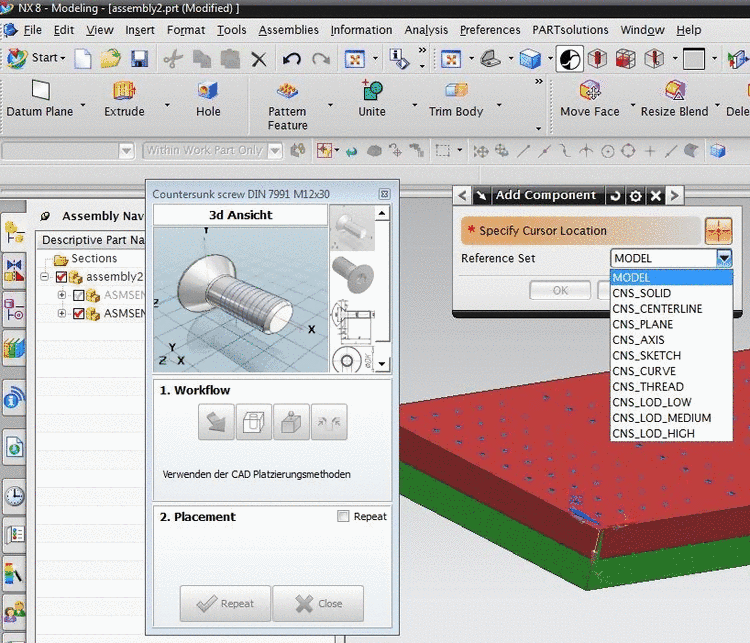

Detaillierung mittel [Medium detail]

Detaillierung hoch [High detail]

Beispiel Architektur

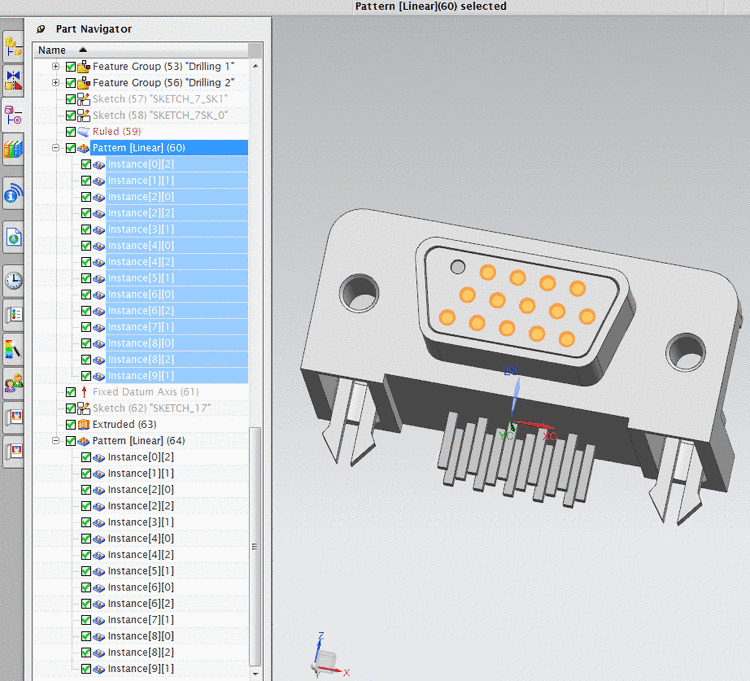

300

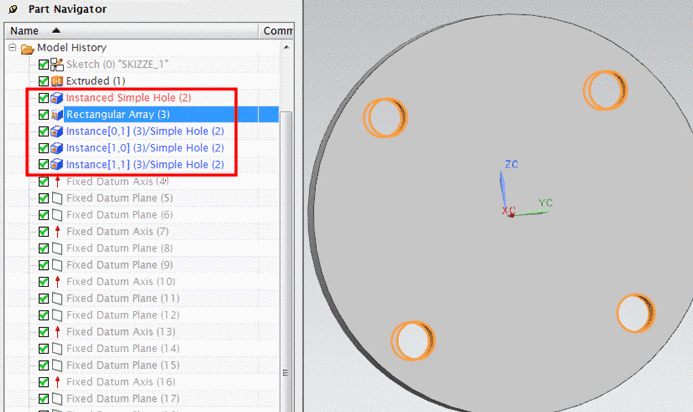

350

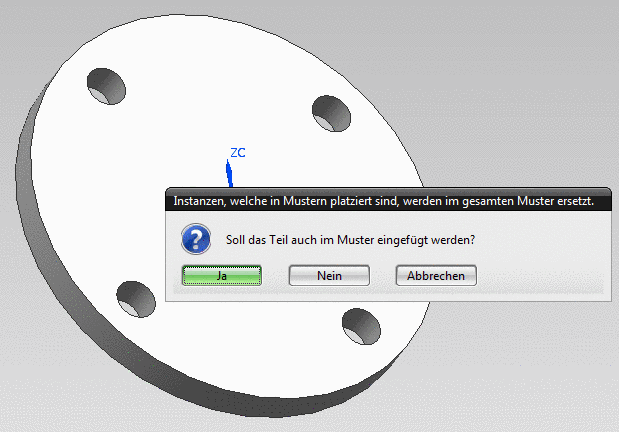

400

Die folgende Tabelle zeigt den Zusammenhang zwischen beiden Modellen.

Architektur	Mechanik
100		Keine 3D Repräsentation Repräsentation alleine über 2D Zeichnung Das Zeichnugsformat muss 2DB sein
200		3D Repräsentation als Bounding-Box, z.B. Zylinder oder Quader
300	Detaillierung niedrig [Low detail]	3D Repräsentation als sehr simples Modell, ohne Innengeometrie, Abzugskörper oder kosmetische Elemente (wie z.B. Beschriftung)
350	Detaillierung mittel [Medium detail]	3D Repräsentation als mittel-detailliertes Modell, Abzugskörper in einfacher Form erlaubt Keine kosmetischen Elemente oder Beschriftungen
400	Detaillierung hoch [High detail]	Repräsentation als hoch-detailliertes 3D-Modell, Abzugskörper sowie kosmetische Elemente und Beschriftungen sind erlaubt
500 / 600 / 700		LOD Stufen > 400 – werden Stand heute (02/2017) von CADENAS noch nicht spezifiziert
