7.9.6.8.  Aggiungi raggi

Con della funzione Raccordo a 2 Elementi [Radius with 2 elements] è possibile creare un raccordo tra due elementi creare. Tuttavia, se si arrotondano più angoli di un poligono contemporaneamente , sei più veloce con la funzione Aggiungi raggi [Add radii].

[Nota]Nota

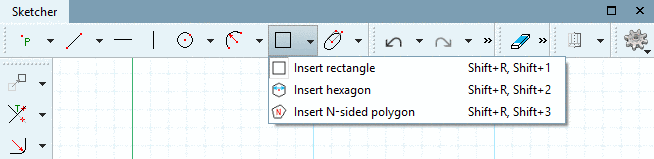

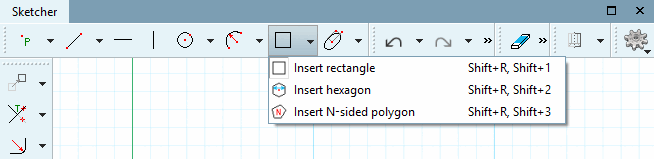

Il comando viene visualizzato solo nel menu contestuale dei poligoni (rettangolo, esagono e spigolo N), non per i poligoni composti da linee assemblate manualmente.

Figura 7.870.

Esempio:

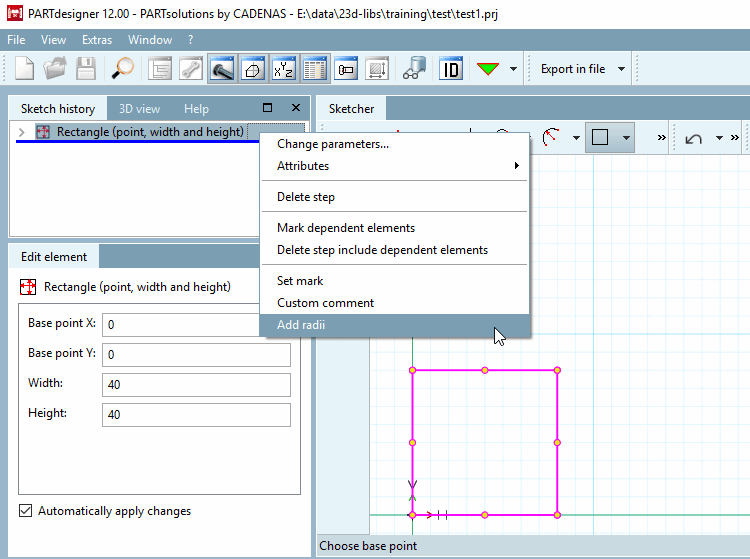

  1. Selezionare l'oggetto da arrotondare nella cronologia degli schizzi [Sketch history].

    Figura 7.871.

    -> Si apre la finestra di dialogo Raggi del poligono [Polygon radii].

  2. Inserire il raggio [Radius] desiderato e confermare con OK. È possibile inserire un valore definito liberamente o una variabile di tabella.

    Figura 7.872.

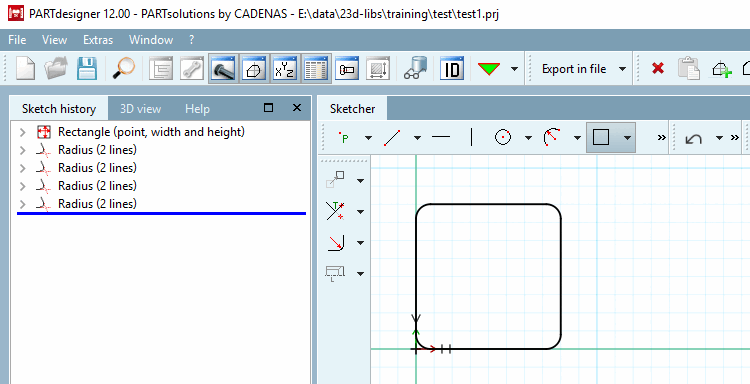

    -> I filetti vengono inseriti nello Sketcher. [Sketcher]

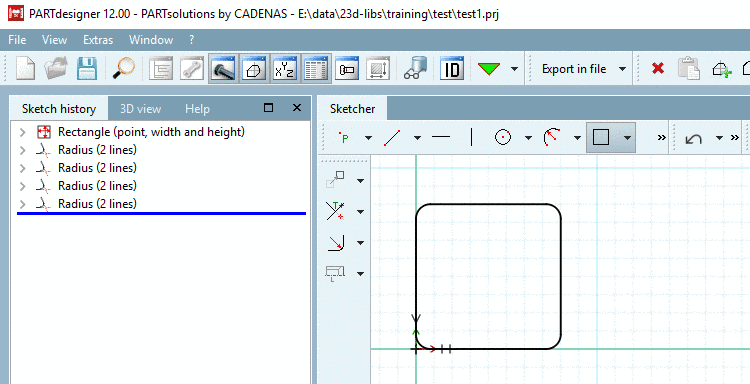

    -> Inoltre, l'individuo Raccordare gli elementi nella cronologia dello schizzo [Sketch history] applicato. Corrispondono a quelli creati con la funzione Raccordo su 2 Elementi [Radius with 2 elements] .

    Figura 7.873.

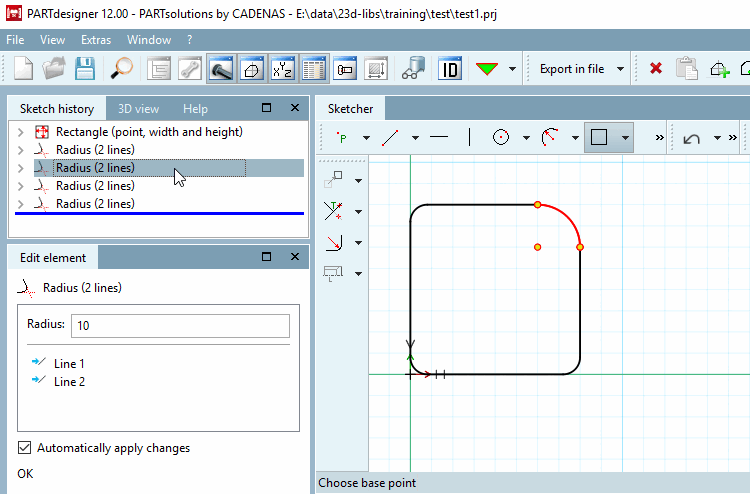

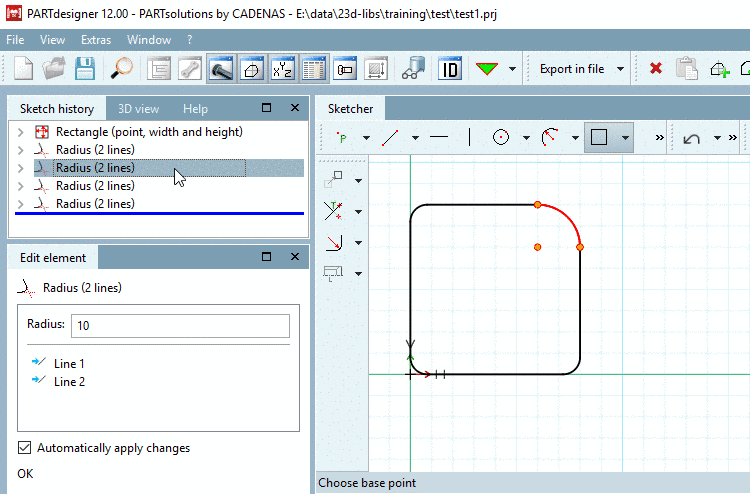

  3. È ora possibile apportare modifiche a singoli filetti (o a più filetti). Selezionare quelli desiderati nella cronologia degli schizzi [Sketch history] o nello Sketcher.

    Figura 7.874.
