Mit
der Funktion Verrundung an 2
Elemente [Radius with 2 elements]
können Sie zwischen zwei Elementen eine Verrundung
erstellen. Wenn Sie aber mehrere Ecken eines Polygons auf einmal verrunden
möchten, sind Sie mit der Funktion Radien anfügen [Add radii] schneller.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/3dfindit/doc/images/note.png) | Hinweis |
|---|---|

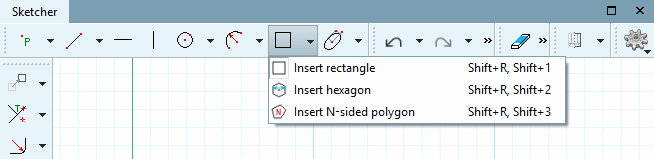

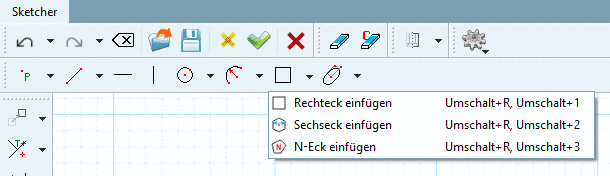

Der Befehl wird nur angezeigt im Kontextmenü von Polygonen (Rechteck, Sechseck und N-Eck), nicht bei Vielecken aus manuell zusammengesetzten Linien.
| |

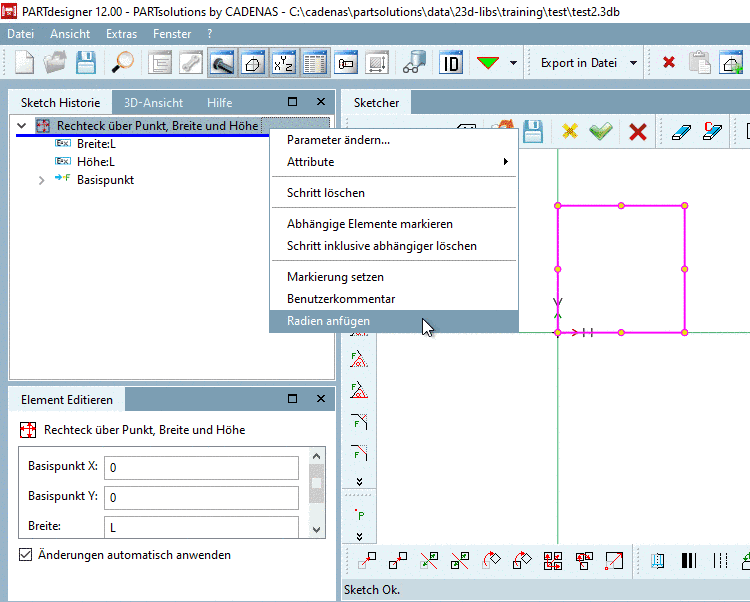

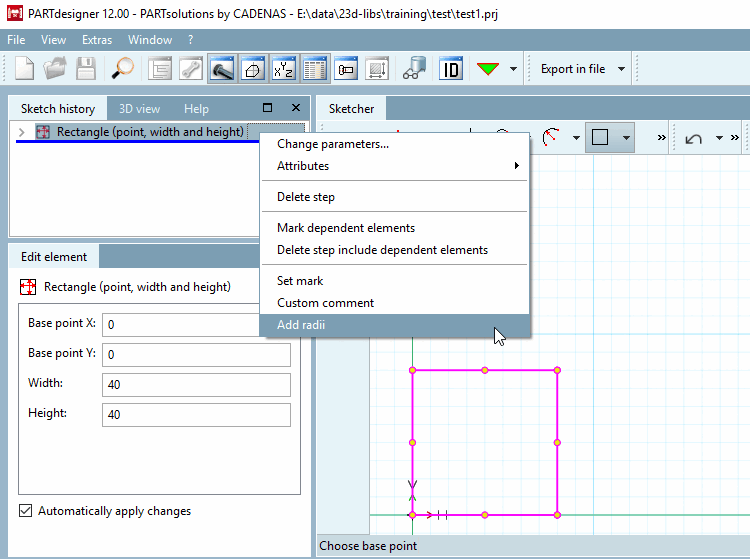

Selektieren Sie das zu verrundende Objekt in der Sketch Historie [Sketch history].
-> Das Dialogfenster Polygonradien [Polygon radii] wird geöffnet.
Geben Sie den gewünschten Radius ein und bestätigen Sie mit . Sie können einen frei definierten Wert eingeben oder eine Tabellenvariable.
-> Die Verrundungen werden im Sketcher eingefügt.

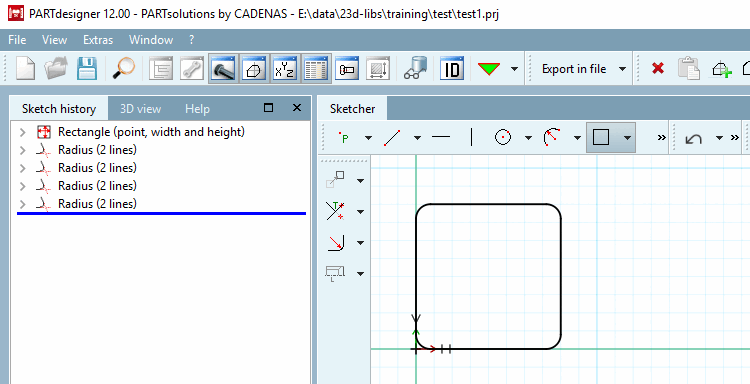

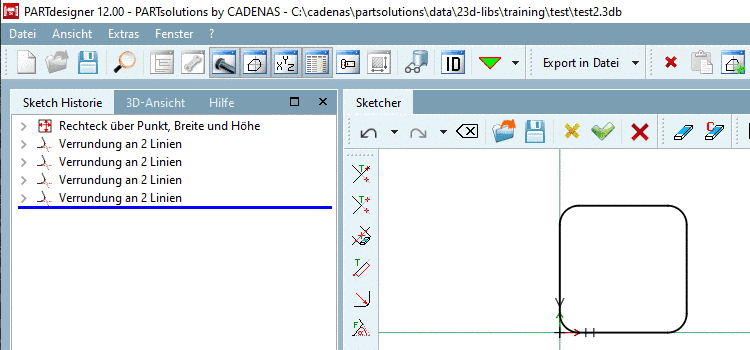

-> Außerdem werden die einzelnen Verrundungselemente in der Sketch Historie [Sketch history] angelegt. Sie entsprechen den mit der Funktion Verrundung an 2 Elemente [Radius with 2 elements]

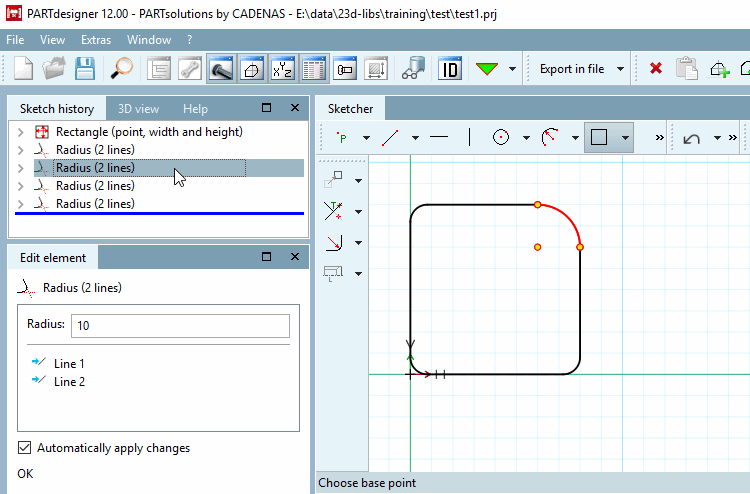

erstellten.Sie können nun in der Folge auch Veränderungen an einzelnen Verrundungen (oder auch mehreren) vornehmen. Selektieren Sie die gewünschten in der Sketch Historie [Sketch history] oder im Sketcher.
