3.1.6.6.  Avvia la ricerca / Avvia Cloud Navigator / Avvia Cloud Map

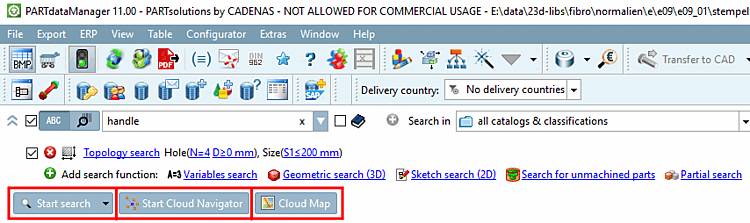

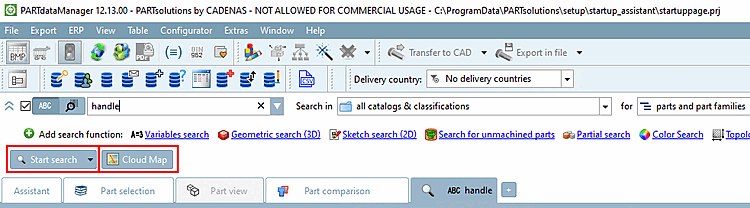

"Avvia la ricerca [Start search]" o "Avvia il Cloud Navigator [Start Cloud Navigator]" o "Mappa del Cloud [Cloud Map]".

Figura 3.503.  "Avvia la ricerca [Start search]" o "Avvia il Cloud Navigator [Start Cloud Navigator]" o "Mappa del Cloud [Cloud Map]".

La qualità dei risultati della ricerca è identica indipendentemente dalla modalità selezionata.

  • Quando si fa clic su Avvia la ricerca [Start search], i risultati della ricerca vengono visualizzati nella pagina della scheda Risultati della ricerca [Search results].

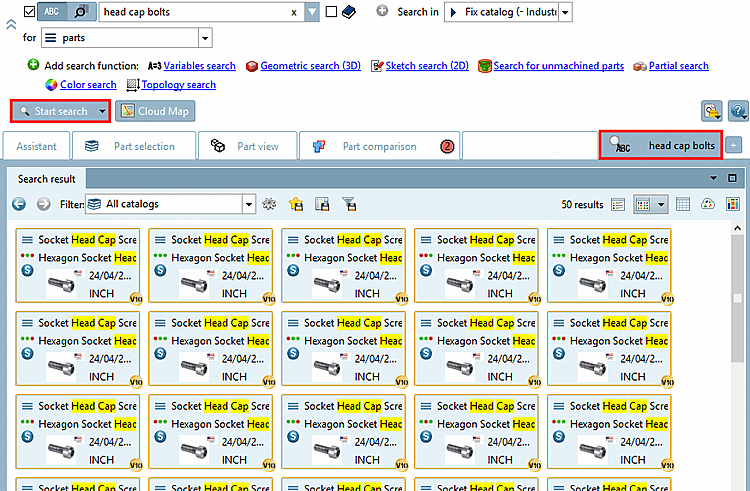

    Risultati della ricerca con l'opzione di visualizzazione "Simboli [Symbols]".

    Figura 3.504. Risultati della ricerca con l'opzione di visualizzazione "Simboli [Symbols]".

    Sezione 3.1.6.7, “ Risultati della ricerca ”Informazioni dettagliate sono disponibili all'indirizzo .

  • Quando si fa clic su Avvia Cloud Navigator [Start Cloud Navigator], i risultati della ricerca vengono visualizzati di seguito nella pagina della scheda Cloud Navigator.

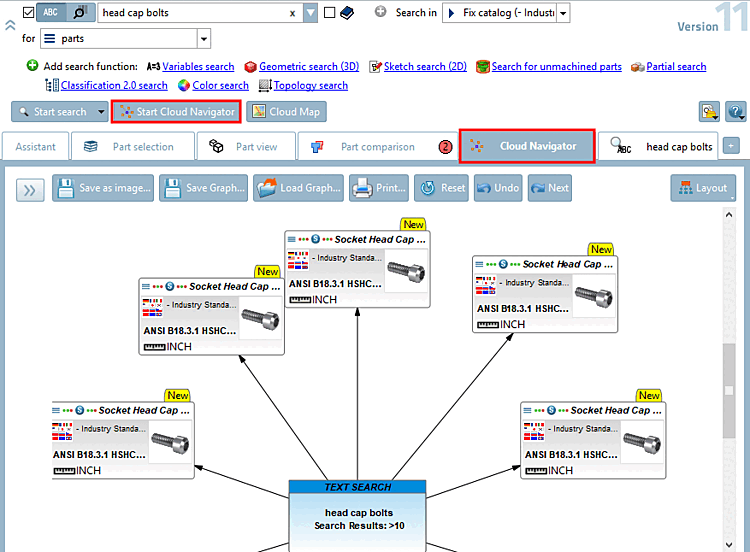

    Navigatore cloud [Cloud Navigator]

    Figura 3.505.  Navigatore cloud [Cloud Navigator]

    Sezione 3.1.6.11, “ Navigatore cloud ”Informazioni dettagliate sono disponibili all'indirizzo .

    Il Cloud Navigator è una modalità completamente indipendente.

    La determinazione del metodo di ricerca, l'output dei risultati e la rideterminazione di un metodo di ricerca avvengono all'interno di una rappresentazione grafica (la nuvola).

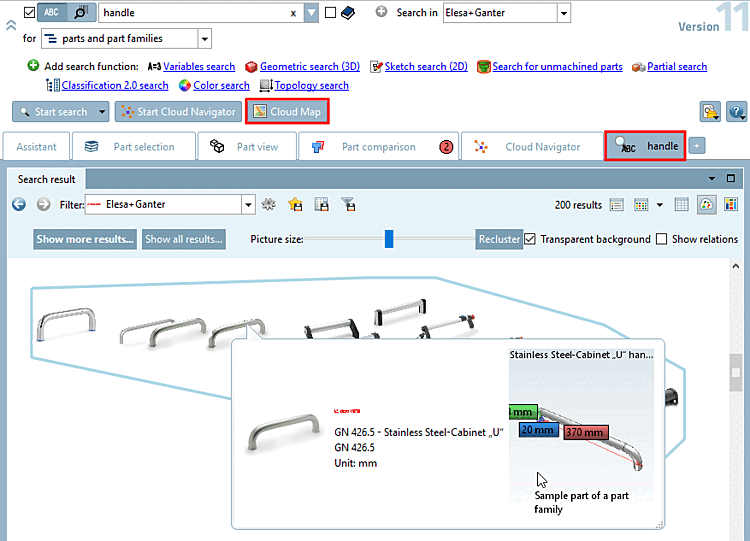

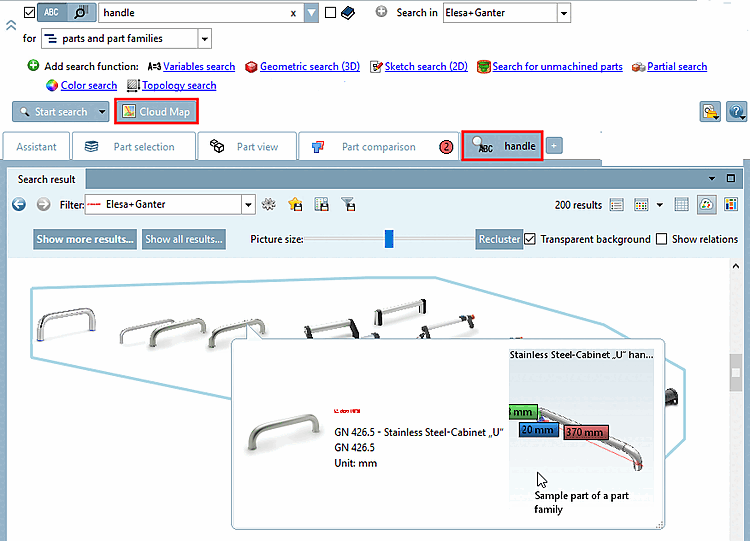

  • Quando si fa clic su Mappa cloud [Cloud Map], l'icona I risultati della ricerca vengono visualizzati di seguito nella scheda Risultati della ricerca [Search results] in modalità Cloud Map .

    Figura 3.506.

    La ricerca e la visualizzazione di Cloud Map offre le seguenti funzioni in dettaglio:

    • Le parti vengono visualizzate come grafici.

    • Le parti geometricamente simili sono più vicine tra loro rispetto a quelle dissimili.

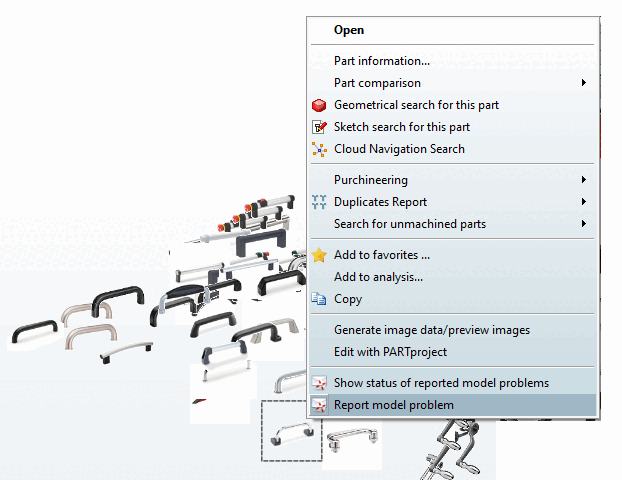

      In questo modo si ottiene una rapida panoramica dei risultati della ricerca e, se necessario, è possibile specificare la ricerca in un ulteriore passaggio utilizzando il menu contestuale.

      Figura 3.507.

    • Facendo clic su un pezzo (grafico), viene visualizzato un tooltip con informazioni sul numero e sulla designazione standard del pezzo, oltre a una visualizzazione 3D.

    • Sopra la mappa della nuvola viene visualizzata una barra degli strumenti con funzioni aggiuntive:

      • Dimensione immagine [Picture size]: regolare la dimensione dell'immagine utilizzando il cursore.

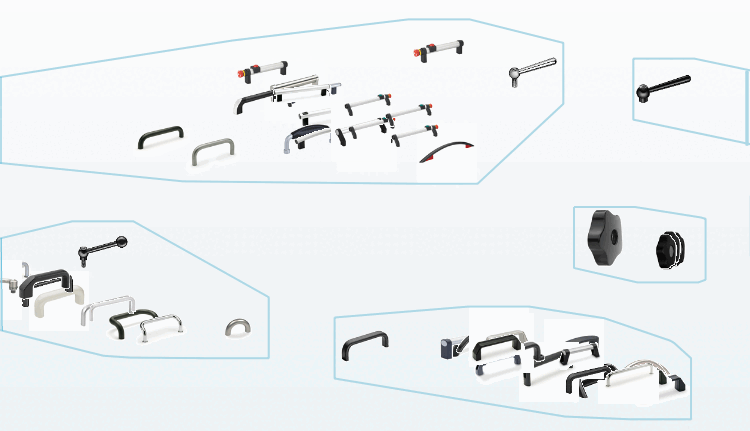

      • Raggruppa [Group]: Dopo aver fatto clic sul pulsante, le parti simili vengono raggruppate con una cornice blu.

        Parti raggruppate

        Figura 3.508. Parti raggruppate

      • Sfondo trasparente [Transparent background]: Disattivare la trasparenza se i grafici si sovrappongono e si desidera concentrarsi su un grafico selezionato.

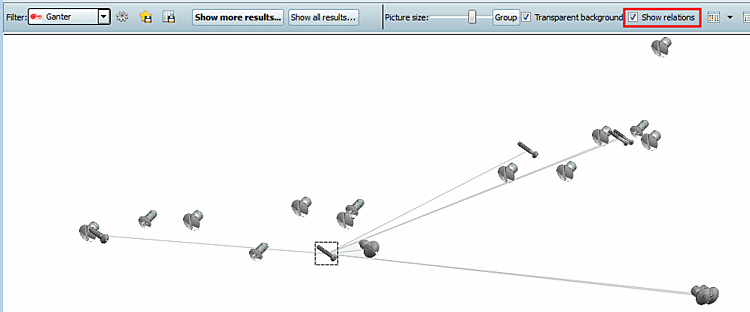

      • Mostra relazioni [Show relations]: Se si seleziona la casella di controllo, le linee di relazione vengono visualizzate in base alle corrispondenze testuali. Le informazioni geometriche e testuali non devono necessariamente corrispondere.

        Mostra le relazioni [Show relations]

        Figura 3.509.  Mostra le relazioni [Show relations]
