5.5.2.3.1.  Ricerca 3D (parte singola)

Effettuare le impostazioni, quindi fare clic su Applica e cerca [Apply and search].

  1. Impostare le impostazioni desiderate:

    • Modello di ricerca [Search template]:

      • Ricerca standard [Standard search]: Nella maggior parte dei casi, la ricerca standard è la scelta migliore.

      • Ricerca completa [Broad search]: questa ricerca offre in media risultati migliori, ma presenta un grosso svantaggio: anche con parti estremamente simili, non si raggiunge una somiglianza vicina al 100%.

      • Ricerca di profili [Search for profiles]: La scelta migliore per la ricerca dei profili.

      • Ricerca di duplicati [Duplicate search]: questo modello è stato creato principalmente per la ricerca di duplicati. Funziona molto bene con somiglianze elevate, ma i risultati con somiglianze inferiori sono meno significativi.

    • Includere le dimensioni del componente [Include Part Size]: Sì/No

      Se l'opzione è attivata, alcune parti potrebbero non apparire nel risultato, anche se sono geometricamente simili ma di dimensioni diverse.

      [Nota]Nota

      • Nei cataloghi dei produttori, non tutte le righe delle tabelle sono indicizzate geometricamente per impostazione predefinita.

        Ciò significa che se l'opzione Includi dimensione parte [Include Part Size] è attivata, è possibile che non si riceva alcun risultato, anche se esistono parti simili.

        Pertanto, disattivare l'opzione e poi filtrare per una caratteristica adatta nella tabella dei risultati.

      • Nel caso di cataloghi di parti di proprietà, il 100% di tutte le righe della tabella sono solitamente indicizzate.

      • Un'indicizzazione del 100% può essere recuperata amministrativamente in qualsiasi momento.[a]

      • Se tutte le righe della tabella sono indicizzate, ha sicuramente senso attivare l'opzione Includi dimensione pezzo [Include Part Size] quando si cercano i pezzi del produttore. Per i cataloghi di ricambi interni, può anche essere utile determinare parti simili con dimensioni diverse.

      [a] Vedere Indice di ricerca geografica.

    • Ignorare le parti speculari [Ignore mirrored parts]: Sì/No

      Esempio:

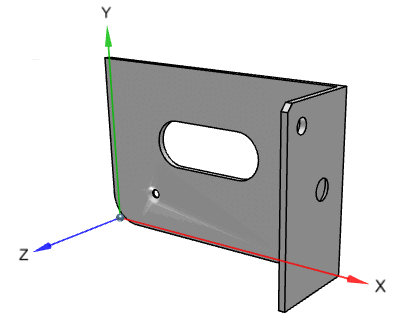

      Parte di ricerca

      Figura 5.66. Parte di ricerca

      Se attivato, il risultato a destra viene omesso.

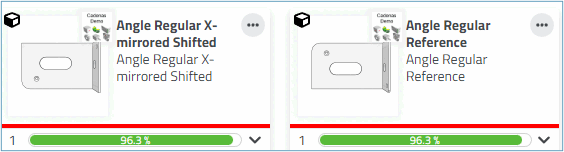

      Il componente destro è l'immagine speculare del componente sinistro

      Figura 5.67. Il componente destro è l'immagine speculare del componente sinistro

    • Includere le caratteristiche geometriche [Include geometric features]: se un componente ha caratteristiche non molto importanti in relazione alle dimensioni complessive, queste vengono ponderate maggiormente quando vengono attivate.

      Questo può portare a) all'esclusione di parti (se le caratteristiche differiscono) o b) a una classificazione più alta (se la forma di base non è particolarmente simile, ma le caratteristiche geometriche sono molto simili).

      Parte di ricerca

      Figura 5.68. Parte di ricerca

      Esempio:

      1. Senza l'attivazione dell'opzione, l'angolo può apparire come una parte di risultato a causa della sua forma di base simile, anche se non ha fori.

        Se questa opzione è attivata, l'angolo viene escluso come parte di risultato.

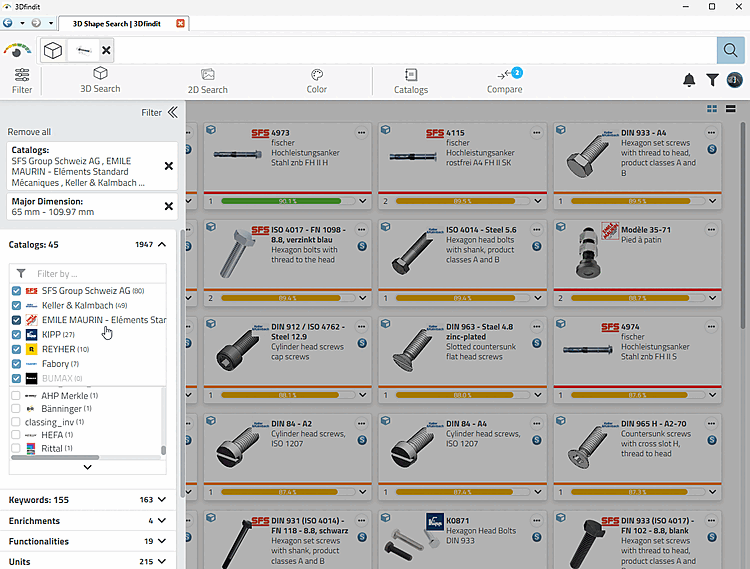

        Sezione risultati

        Figura 5.69. Sezione risultati

      2. Se un colpo con fori piccoli e poco significativi rispetto alle dimensioni complessive ha una forma di base meno simile ma con gli stessi fori, verrà ordinato più in alto quando viene attivato.

  2. Fare clic su Applica e cercare [Apply and search].

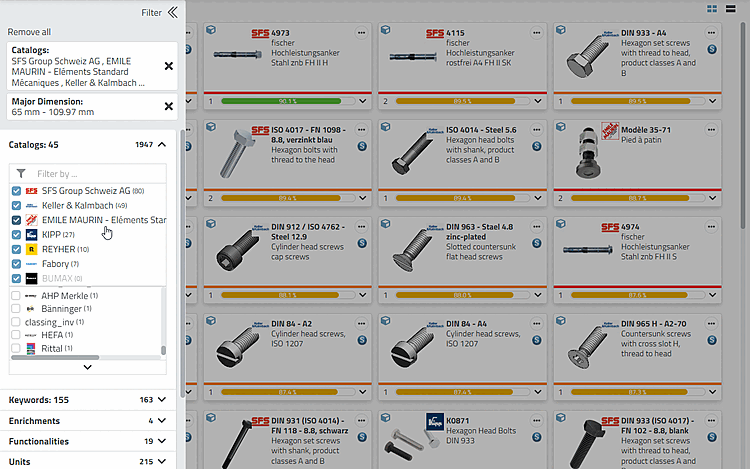

    -> Vengono trovati e visualizzati i risultati che rientrano nell'intervallo di somiglianza impostato.

    -> Nel campo di ricerca viene visualizzato il parametro di ricerca (o il numero di parametri necessari).

    Figura 5.70.
