1.10.1.2.3.2.  Caratteristica del testo

I testi possono essere inseriti sulle superfici dei componenti utilizzando la funzione di testo [Text].

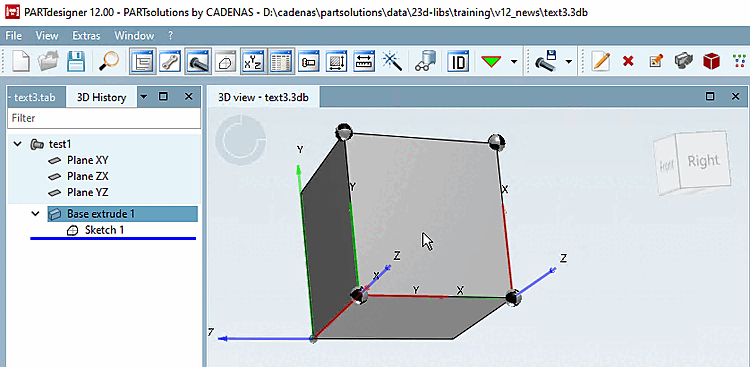

Figura 1.359.

Con riferimento Un font deve essere memorizzato nella directory principale del catalogo. Custodia standard è che non è così. Verrà quindi visualizzato automaticamente un corrispondente "_fonts" con un carattere predefinito applicato.

Addebitare viene utilizzato il proprio font, i file dei font devono essere memorizzati nel file "Katalog/_fonts" cartella posizionata divenire.

[Nota]Nota

In questo caso, i termini di licenza del font devono essere considerare! Se necessario, il testo della licenza deve essere incluso anche nel file _fonts cartelle possono essere copiate.

[Nota]Nota

Questa funzione è relativamente impegnativa dal punto di vista computazionale e non dovrebbe essere utilizzata in modo eccessivo.

  1. Richiamare la finestra di dialogo corrispondente nella vista 3D [3D view] utilizzando il comando del menu contestuale Crea nuovo testo sull'area selezionata [Generate text on selected face].

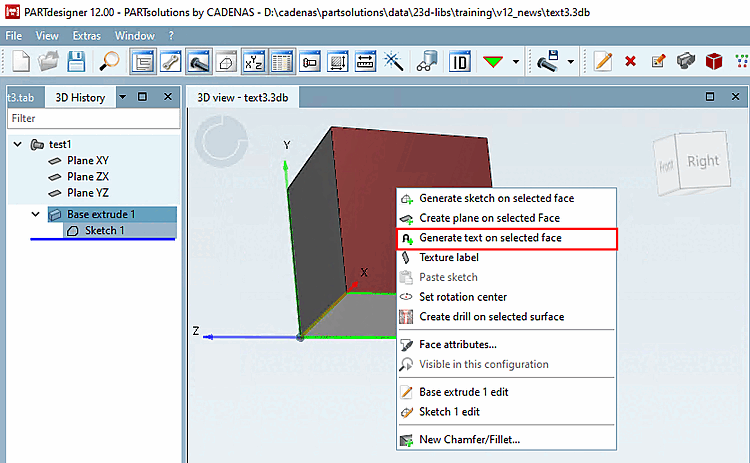

    Funzione testo [Text]: chiamata

    Figura 1.360.  Funzione testo [Text]: chiamata

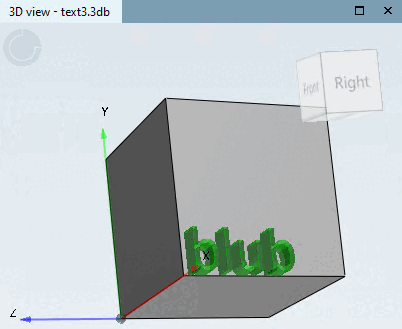

  2. Selezionare la direzione del testo desiderata (asse X rosso) vicino al punto zero desiderato ("sfera"). La freccia blu indica la direzione di estrusione positiva.

    Figura 1.361.

    -> Si apre la finestra di aggancio del testo.

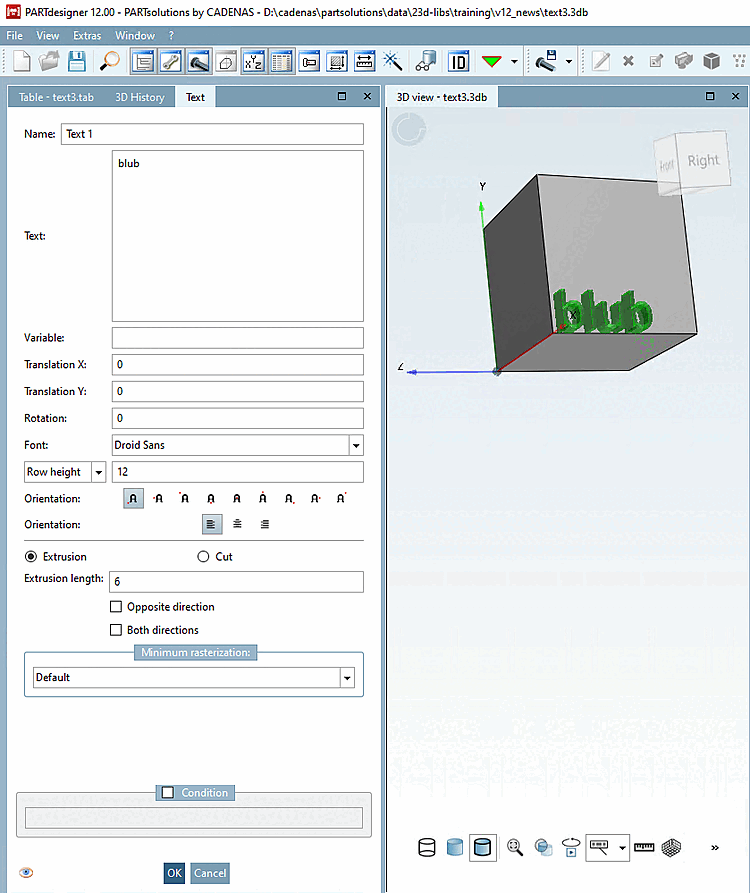

  3. Completare la finestra di dialogo e confermare con OK.

    • È possibile inserire un testo libero (Testo [Text] ) o ricavare il testo da una variabile (Variabile [Variable] ).

    • Font: se non sono stati creati font personalizzati, viene utilizzato automaticamente il font "Droid Sans". Altrimenti, è possibile selezionare uno dei font creati nel campo dell'elenco.

    • È possibile specificare la dimensione del testo tramite l' altezza della linea [Row height] (unità di base, ad esempio mm) o la dimensione del carattere [pt] [Font size [pt]].

    • Posizione del testo [Text position]

      Il punto rosso sulla "A" indica la relazione con il testo.

    • Allineamento del testo [Text justification]: sinistra, centro, destra

    • Opzione estrusione [Extrusion] o taglio [Cut]

    • Lunghezza di estrusione [Extrusion length]

    Figura 1.362.

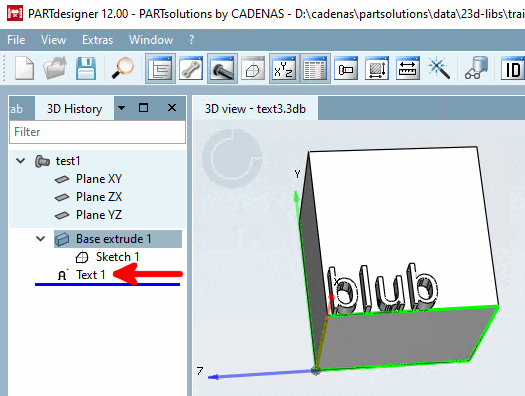

    -> Nella storia 3D [3D History] , l'icona corrispondente e il nome assegnato nella finestra di dialogo Visualizzato.

    Figura 1.363.
