Simmetria dell'asse [Axis Symmetry]

Esempio:

Figura 3.358. Asse di simmetria 3D

Figura 3.359. Asse di simmetria 2D

Simmetria rotazionale [Rotation symmetry]

Esempio:

Figura 3.360. Simmetria rotazionale 3D

Figura 3.361. Simmetria rotazionale 2D

Simmetria di livello [Plane Symmetry]

Esempio:

Figura 3.362. Simmetria piana 3D

Figura 3.363. Simmetria piana 2D

Numero: numero di cilindri nella parte ricercata

Diametro [Diameter] / lunghezza [Length]:

Figura 3.366. Esempio di cilindro interno - lunghezza e diametro

Figura 3.367. Esempio di cilindro esterno - lunghezza e diametro

Orientamento [Orientation]:

L' angolo di rotazione definisce la rotazione intorno all'asse principale del cilindro (in direzione della lunghezza) per espandere la superficie del cilindro. Questo può essere utilizzato per cercare cilindri parziali, ad esempio cilindri pieni (angolo = 360°), mezzi cilindri (angolo = 180°), quarti di cilindro (angolo = 90°).

Figura 3.368. Esempio di cilindro interno - angolo di rotazione 180° (mezzo cilindro)

Figura 3.369. Esempio di cilindro esterno con angolo di rotazione di 180° (mezzo cilindro)

Cono esterno

Figura 3.370. Cono esterno 3D

Figura 3.371. Cono esterno 2D

Cono interno

Figura 3.372. Cono interno 3D

Figura 3.373. Cono interno 2D

L' angolo di rotazione definisce la rotazione attorno all'asse principale del cono (nella direzione della lunghezza) per espandere la superficie del cono. Può essere utilizzato per cercare coni parziali, coni pieni (angolo = 360°), mezzi coni (angolo = 180°), quarti di cono (angolo = 90°).

Figura 3.374. Esempio: Cono interno - angolo di rotazione 90° (quarto di cono)

Numero [Amount]: è possibile cercare un numero specifico di tori (senza distinguere tra tori interni e tori esterni o con; si veda il punto successivo).

Orientamento [Orientation]: interno

Figura 3.375. Esempio - componente con 3 tori (all'interno)

Orientamento [Orientation]: esterno

Figura 3.376. Esempio - componente con 2 tori (esterno)

Diametro piccolo [Minor Diameter]: visualizzato sotto le informazioni sulla topologia [Topology information] come parametro D1 (sia per il toro esterno che per il toro interno [cfr. figure precedenti]).

Diametro grande [Major Diameter]: visualizzato sotto le informazioni sulla topologia [Topology information] come parametro D2 (sia per il toro esterno che per il toro interno [vedi figure precedenti]).

Figura 3.377. Esempio - D2: diametro grande [Major Diameter] | D1: diametro piccolo [Minor Diameter] per il toro esterno e il toro interno

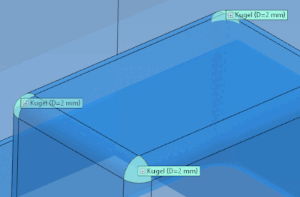

Numero: numero di sfere nella parte cercata

Diametro [Diameter]: diametro della sfera

Orientamento [Orientation]:

Numero: numero di fori nella parte cercata

Diametro [Diameter] / profondità [Depth]

Figura 3.380. Diametro e profondità

Tipo di abbassamento Avvio:

Figura 3.381.  Nessuno [None]

Figura 3.382.  Abbassamento [Countersink]

Figura 3.383.  Svasatura piatta [Counterbore]

Tipo di abbassamento Fine:

Foro passante [Through-hole]	Foro passante [Through-hole]	Foro passante [Through-hole]	Foro cieco [Blind hole]
Figura 3.384.  Nessuno [None]	Figura 3.385.  Abbassamento [Countersink]	Figura 3.386.  Svasatura piatta [Counterbore]	Figura 3.387.

Numero: numero di fori rettangolari nella parte cercata

Lunghezza [Length] / profondità [Depth] / larghezza [Width]:

Figura 3.388. Lunghezza e larghezza

Figura 3.389. Profondità

Diametro di arrotondamento [Rounding Diameter]:

Figura 3.390.

Numero: numero di fori di scanalatura nella parte ricercata

Lunghezza [Length] / profondità [Depth] / larghezza [Width]:

Figura 3.391. Lunghezza e larghezza

Figura 3.392. Profondità

Numero [Amount]: i fori a intaglio curvo possono apparire in qualsiasi posizione e non devono formare uno schema. Se i fori a intaglio curvo sono disposti come uno schema, è possibile effettuare la ricerca utilizzando la funzione Schema fori a intaglio curvo [Curved Slot Pattern].

Angolo [Angle]: l'angolo è determinato dal segmento dell'arco del foro scanalato senza gli arrotondamenti finali.

Figura 3.393. Esempio: Angolo 90°

Larghezza [Width]: larghezza di un foro curvo a scanalatura

Figura 3.394.  Larghezza [Width]

Diametro [Diameter]: centro della larghezza di una fessura curva rispetto al centro del cerchio moltiplicato per 2

Figura 3.395.  Diametro [Diameter]

Profondità [Depth]: profondità di un foro curvo con scanalatura

Figura 3.396.  Profondità [Depth]

Numero: numero di modelli nella parte cercata

Numero di larghezza [Amount Width] / numero di altezza [Amount Height]: numero di singoli elementi del modello in larghezza e altezza.

Nota Nel caso di disposizioni sfalsate, vengono contati anche gli elementi della riga sfalsata. Figura 3.397. Esempio: larghezza = 10 elementi, altezza = 3 elementi

Distanza X [Distance X] / distanza Y [Distance Y]:

Distanza tra due elementi del motivo in direzione degli assi X e Y

Figura 3.398. a) Numero di larghezze [Amount Width] (qui 10 elementi come esempio), b) Numero di altezze [Amount Height] (qui 3 elementi come esempio), c) Diametro del foro [Hole diameter]

Disposizione [Arrangement]

Diametro [Diameter] / profondità [Depth]

Figura 3.402. Diametro e profondità

Tipo di abbassamento Avvio:

Figura 3.403.  Nessuno [None]

Figura 3.404.  Abbassamento [Countersink]

Figura 3.405.  Svasatura piatta [Counterbore]

Tipo di abbassamento Fine:

Foro passante [Through-hole]	Foro passante [Through-hole]	Foro passante [Through-hole]	Foro cieco [Blind hole]
Figura 3.406.  Nessuno [None]	Figura 3.407.  Abbassamento [Countersink]	Figura 3.408.  Svasatura piatta [Counterbore]	Figura 3.409.

Numero: numero di modelli nella parte cercata

Numero di larghezza [Amount Width] / numero di altezza [Amount Height]: numero di singoli elementi del modello in larghezza e altezza.

Nota Nel caso di disposizioni sfalsate, vengono contati anche gli elementi della riga sfalsata. Figura 3.411. Esempio: larghezza = 9 elementi, altezza = 3 elementi

Distanza X [Distance X] / distanza Y [Distance Y]:

Distanza tra due elementi del motivo in direzione degli assi X e Y

Disposizione [Arrangement]

Lunghezza [Length] / larghezza [Width]: lunghezza e larghezza di un singolo foro asolato (vedi sopra)

Profondità [Depth]:

Figura 3.415. Profondità del foro

Numero: numero di modelli nella parte cercata

Numero di larghezza [Amount Width] / numero di altezza [Amount Height]: numero di singoli elementi del modello in larghezza e altezza.

Nota Nel caso di disposizioni sfalsate, vengono contati anche gli elementi della riga sfalsata. Figura 3.417. Esempio: larghezza = 6 elementi, altezza = 3 elementi

Distanza X [Distance X] / distanza Y [Distance Y]:

Distanza tra due elementi del motivo in direzione degli assi X e Y

Disposizione [Arrangement]

Numero: numero di modelli nella parte cercata

Lunghezza [Length] / larghezza [Width]: lunghezza e larghezza di un singolo foro asolato (vedi sopra)

Profondità [Depth]:

Figura 3.421. Profondità del foro

Diametro di arrotondamento [Rounding Diameter]:

Figura 3.422.

Numero: numero di modelli nella parte cercata

Diametro

Figura 3.423. Diametro del modello

Angolo [Angle]:

Angolo tra due elementi del motivo vicini (45° nell'esempio precedente, che si traduce in 8 posizioni in un motivo completo)

Nota L'angolo si riferisce all'angolo tra due elementi vicini in un disegno completo. Anche nella figura seguente l'angolo è di 45°. Figura 3.424.

Diametro:

Figura 3.425. Diametro del foro

Profondità:

Figura 3.426. Profondità del foro

Tipo di abbassamento Avvio:

Figura 3.427.  Nessuno [None]

Figura 3.428.  Abbassamento [Countersink]

Figura 3.429.  Svasatura piatta [Counterbore]

Tipo di abbassamento Fine:

Foro passante [Through-hole]	Foro passante [Through-hole]	Foro passante [Through-hole]	Foro cieco [Blind hole]
Figura 3.430.  Nessuno [None]	Figura 3.431.  Abbassamento [Countersink]	Figura 3.432.  Svasatura piatta [Counterbore]	Figura 3.433.

Numero: numero di modelli nella parte cercata

Angolo [Angle]: angolo tra due elementi del motivo vicini (30° nell'illustrazione seguente), che risulta in 12 posizioni in un motivo completo)

Nota La specifica dell'angolo si riferisce all'angolo tra due elementi vicini in un modello completo. Anche nella figura seguente l'angolo è di 30°. Figura 3.434. Esempio: schema con 2 posizioni mancanti

Diametro [Diameter]: centro della larghezza di una scanalatura curva fino al punto centrale moltiplicato per 2

Figura 3.435.  Diametro [Diameter]

Profondità [Depth]: profondità di un foro curvo con scanalatura

Figura 3.436.  Profondità [Depth]

Larghezza [Width]:

Figura 3.437.  Larghezza [Width]

Angolo di rotazione: l'angolo viene determinato dal segmento di arco scanalato senza gli arrotondamenti finali.

Figura 3.438. Esempio: Angolo 90°
