3.3.  Impostazioni...
3.3.7. Pagina della scheda "Impostazioni
Indietro  Avanti

3.3.7. Pagina della scheda "Impostazioni

Impostazioni [Settings]: Con Fare clic sull'icona si apre la finestra di dialogo corrispondente.

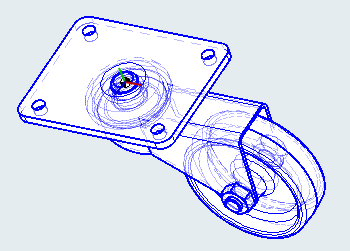

Figura 3.1319.

  • Calcolo comparativo [Comparison calculation]:

    Calcolo live in OpenGL (non tutte le schede grafiche sono supportate) [Live calculation in OpenGL (Not all graphic cards supported)] (attivato di default)

    Nel caso di componenti sovrapposti, le operazioni di confronto vengono calcolate in tempo reale quando vengono spostati l'uno contro l'altro.

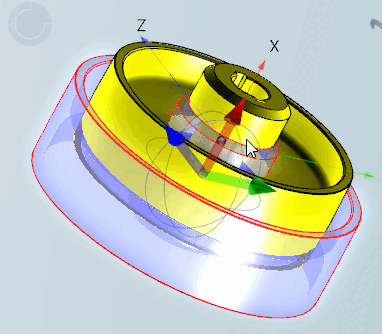

    Figura 3.1320.

  • Impostazioni di trasparenza [Transparency settings]:

    Le impostazioni di trasparenza [Transparency settings] vengono utilizzate nella vista 3D [3D view].

    • Trasparenza 1.componente [Transparency 1.Part]

    • Trasparenza 2.componente [Transparency 2.Part]

    • Risultato [Result]

    Inserire il valore desiderato per la trasparenza nei campi di immissione (da 0 a 100 [invisibile]).

  • Impostazioni del colore [Color settings]:

    Facendo clic sul campo del colore si apre la finestra di dialogo Seleziona colore [Choose color].

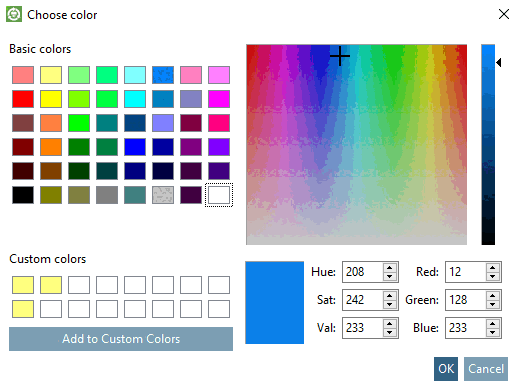

    Finestra di dialogo Seleziona colore [Choose color]

    Figura 3.1321. Finestra di dialogo Seleziona colore [Choose color]

    Selezionare il colore desiderato e confermare con OK.

    • Colore del primo componente [Color first part]

    • Colore secondo componente [Color second part]

    • Risultato [Result]

    • Luminosità Bordi nascosti (2D) [Hidden edges brightness (2D)]:

      L'impostazione viene utilizzata nel confronto 2D [2D comparison].

      La luminosità di questi è impostata di default al 50%, in modo che i "bordi nascosti" non disturbino l'immagine complessiva.

      Figura 3.1322.
