1.3.7. Bauteilvergleich

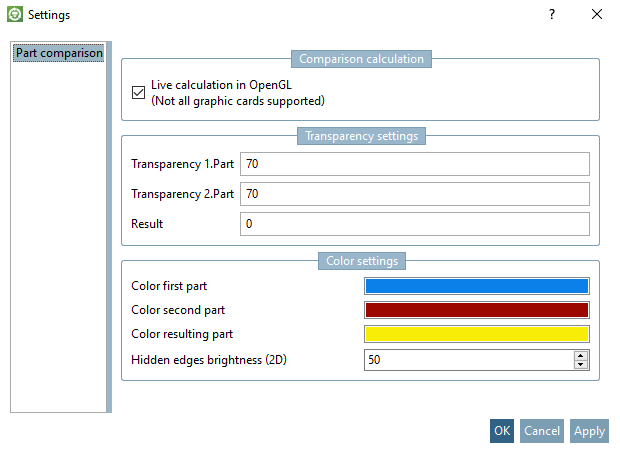

Der Einstellungsdialog für den Bauteilvergleich kann über Extras-Menü -> Einstellungen oder direkt aus dem Bauteilvergleich über das Icon geöffnet werden.

  • Vergleichsberechnung [Comparison calculation]:

    Live Berechnung in OpenGL (Nicht alle Grafikkarten werden unterstützt) [Live calculation in OpenGL (Not all graphic cards supported)] (per Default aktiviert)

    Bei überlagerten Bauteilen werden die Vergleichsoperationen beim gegeneinander Verschieben in Echtzeit berechnet.

  • Transparenzeinstellungen [Transparency settings]:

    Die Transparenzeinstellungen [Transparency settings] werden in der 3D-Ansicht [3D view] verwendet.

    • Transparenz 1.Bauteil [Transparency 1.Part]

    • Transparenz 2.Bauteil [Transparency 2.Part]

    • Ergebnis [Result]

    Geben Sie in den Eingabefeldern den gewünschten Wert für die Transparenz ein (0 bis 100 [unsichtbar]).

  • Farbeinstellungen [Color settings]:

    Bei Klick in das Farbfeld öffnet sich das Dialogfenster Farbe auswählen [Choose color].

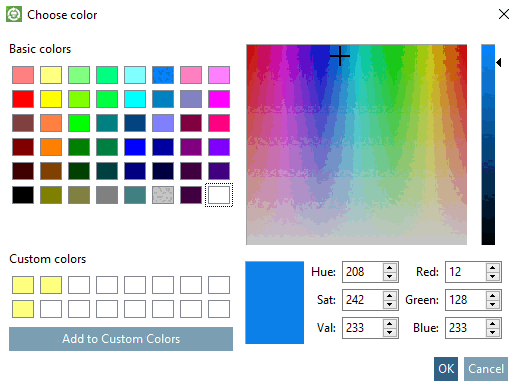

    Dialogfenster Farbe auswählen [Choose color]

    Dialogfenster Farbe auswählen [Choose color]

    Bestimmen Sie die gewünschte Farbe und bestätigen Sie mit OK.

    • Farbe erstes Bauteil [Color first part]

    • Farbe zweites Bauteil [Color second part]

    • Ergebnis [Result]

    • Helligkeit verdeckte Kanten (2D) [Hidden edges brightness (2D)]:

      Die Einstellung wird im 2D-Vergleich [2D comparison] verwendet.

      Damit "Verdeckte Kanten" nicht das Gesamtbild stören, ist die Helligkeit von diesen per Default auf 50% gesetzt.
