7.1. Funzione

PARTdesigner è un sistema di sviluppo parametrico per parti standard di fabbrica e cataloghi di parti standard, che vengono forniti in cataloghi di parti digitali all'interno di PARTsolutions o in pagine e servizi basati sul web.

Le sue caratteristiche in punti elenco:

  • PARTdesigner viene utilizzato per creare disegni di parti standard di fabbrica e cataloghi di parti standard (2D o 3D).

  • I componenti vengono creati in modo completamente parametrico utilizzando schizzi, estrusioni, rotazioni e operazioni geometriche.

  • Nel configuratore [Configurator] della finestra di aggancio è possibile creare assiemi complessi a partire da singoli pezzi.

  • Al posto dei valori fissi delle dimensioni, vengono impostate variabili per le quali vengono memorizzati valori specifici in tabelle di attributi caratteristici. Le tabelle degli attributi caratteristicivengono create e gestite in conformità alla norma DIN 4000-1. Questo metodo ha il vantaggio di non dover creare un disegno separato per ogni caratteristica del componente.

  • Grazie al formato aperto, gli standard degli impianti delle aziende più grandi possono essere mappati in un sistema standardizzato.

  • Le geometrie create in PARTdesigner possono essere trasferite direttamente a diversi sistemi CAD comuni tramite le interfacce PARTsolutions.

La funzione è suddivisa in 2 aree principali:

  1. Creare parti individuali

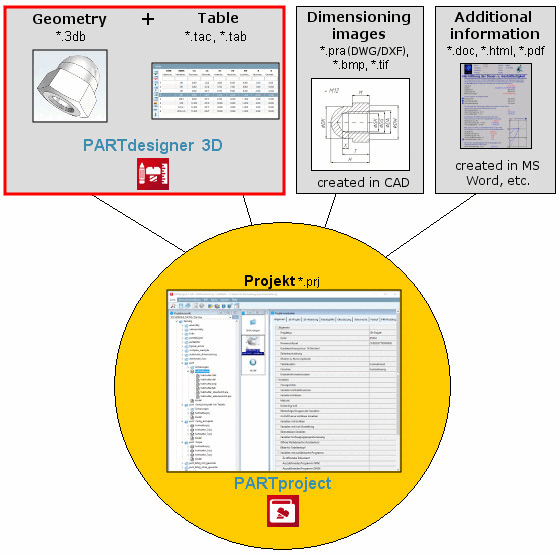

    Legeometrie(file *.3db) e le tabelle degli attributi caratteristici(file *.tab/tac) insieme ai disegni delle quote e ad altre informazioni formano i cosiddetti file di progetto [Project Files] (file *.prj).

  2. Costruire assiemi da singoli pezzi

    È possibile assemblare gruppi [Assemblies] complessi.

    Un insieme di regole controlla la struttura dell'assemblaggio.

    Stabilisce...

    • ... quali componenti di connessione per l'elemento iniziale [Start element]selezionato saranno disponibili nel PARTdataManager,

    • ... in quali punti questi componenti possono essere aggiunti all'elemento di partenza e tra di loro

    • ... e come sarà dimensionata la selezione nella tabella corrispondente.

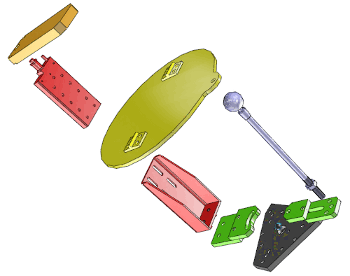

    Singoli componenti PARTdesigner senza regole

    Figura 7.2. Singoli componenti PARTdesigner senza regole

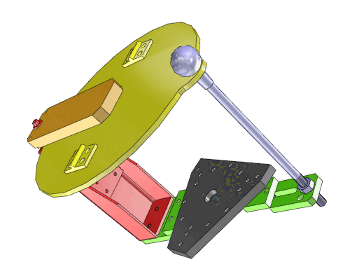

    Assemblaggio compilato con un insieme di regole

    Figura 7.3. Assemblaggio compilato con un insieme di regole

[Nota]Nota

Informazioni per i clienti esistenti

Avete già modellato componenti con eCATALOGsolutions nelle versioni precedenti? Allora noterete subito alcune innovazioni fondamentali.

Con la V12, il modulo Configurator è stato integrato nel modulo PARTdesigner. Ciò significa che gli assiemi possono ora essere configurati e impostati direttamente in PARTdesigner.

Con la V11, il modulo PARTeditor è stato integrato nel modulo PARTdesigner.

Tutte le funzioni di PARTeditor sono ora disponibili in PARTdesigner, in modo da rendere superfluo il fastidioso passaggio da un'interfaccia di lavoro a un'altra. Si può già lavorare comodamente con le finestre di aggancio, che possono essere regolate in dimensione e posizione, da PARTdataManager. Questa funzionalità è ora disponibile anche in PARTdesigner.

Anche se ora si lavora in un'unica interfaccia, il che è molto più comodo, è necessario essere consapevoli dei seguenti fatti:

  • Viene creato un modello 3D strutturato parametricamente, i cui dati vengono salvati anche nel tipo di file 3db.

    Viene creata una tabella di attributi, i cui valori vengono utilizzati per riempire il modello 3D parametrico. I dati della tabella vengono ancora salvati nel tipo di file tab o tac.

  • Nella Gestione variabili [Variable Manager] è presente un parametro Luogo di archiviazione [Save location] con le seguenti opzioni di campo:

    • Solo in Geometry [Only in geometry] -> memorizzazione dei dati in File 3db

    • Solo in Tabella [Only in table] -> Archiviazione dei dati in file tab/tac

    • In geometria e Tabella [In geometry and table] - > memorizzazione dei dati sia in file 3db così come nel file tab/tac

    A seconda della modalità selezionata prima di fare clic su Applica [Commit], i dati vengono salvati nel tipo di file corrispondente o in entrambi.
