7.1. Funktion

PARTdesigner ist ein parametrisches Entwicklungssystem für Werksnormalien und Normalienkataloge, die in digitalen Teilekatalogen innerhalb PARTsolutions oder webbasierter Seiten und Services bereitgestellt werden.

Seine Charakteristik in Stichpunkten:

  • Mit PARTdesigner werden Zeichnungen für Werksnormalien und Normalienkataloge erstellt (2D oder 3D).

  • Über Sketche, Extrusionen, Rotationen und geometrische Operationen werden Komponenten vollparametrisch angelegt.

  • Im Dockingfenster Konfigurator [Configurator] können aus Einzelteilen komplexe Baugruppen aufgebaut werden.

  • Anstelle von festen Bemaßungswerten werden Variablen eingerichtet, für die in Sachmerkmalstabellen konkrete Werte hinterlegt sind. Die Sachmerkmalstabellen werden nach DIN 4000-1 angelegt und verwaltet. Diese Methode hat den Vorteil, dass nicht für jede Bauteilausprägung eine eigene Zeichnung erstellt werden muss.

  • Aufgrund des offenen Formats können insbesondere die Werksnormalien größerer Unternehmen in einem einheitlichen System abgebildet werden.

  • Im PARTdesigner erstellte Geometrien lassen sich über die PARTsolutions-Schnittstellen unmittelbar an eine Vielzahl gängiger CAD-Systeme übergeben.

Die Funktion teilt sich in 2 Hauptbereiche:

  1. Einzelteile erstellen

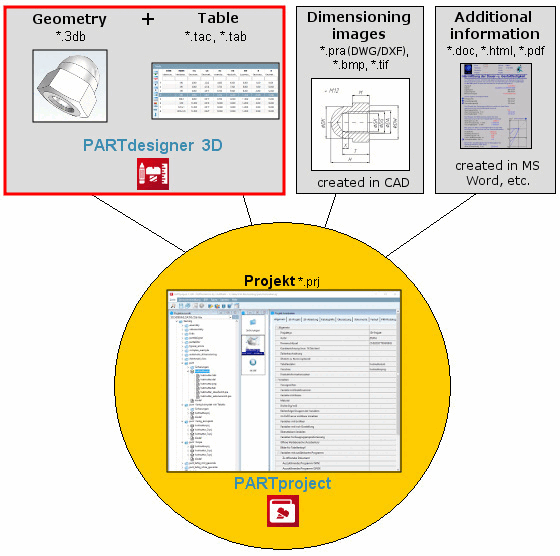

    Geometrien (*.3db-Dateien) und Sachmerkmalstabelle (*.tab/tac-Dateien) bilden zusammen mit Maßbildern und weiteren Informationen die sogenannten Projektdateien [Project Files] (*.prj-files).

  2. Aus Einzelteilen Baugruppen aufbauen

    Es können komplexe Baugruppen [Assemblies] zusammengestellt werden.

    Die Steuerung des Baugruppenaufbaus übernimmt ein Regelwerk.

    Darin wird festgelegt...

    • ...welche Anschlussbauteile für das gewählte Startelement [Start element] im PARTdataManager zur Verfügung stehen werden,

    • ...an welchen Stellen diese Bauteile dem Startelement und untereinander hinzugefügt werden können

    • ...und wie die Auswahl in der zugehörigen Tabelle dimensioniert sein wird.

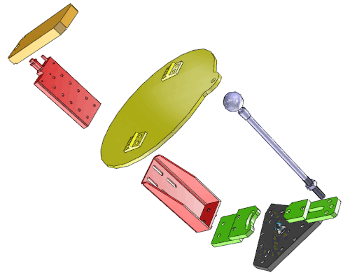

    Einzelne PARTdesigner Bauteile ohne Regelwerk

    Einzelne PARTdesigner Bauteile ohne Regelwerk

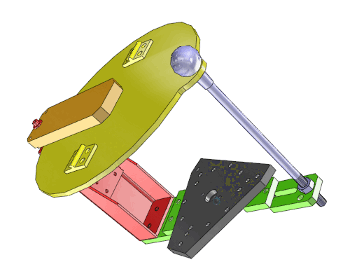

    Zusammengestellte Baugruppe mit Regelwerk

    Zusammengestellte Baugruppe mit Regelwerk

[Hinweis]Hinweis

Information für Bestandskunden

Sie haben schon in früheren Versionen mit eCATALOGsolutions Bauteile modelliert? Dann werden Sie gleich fundamentale Neuerungen bemerken.

Mit V12 wurde das Modul Konfigurator [Configurator] in das Modul PARTdesigner integriert. Damit erfolgt nun die Konfiguration und der Aufbau von Baugruppen direkt in PARTdesigner.

Mit V11 wurde das Modul PARTeditor in das Modul PARTdesigner integriert.

Alle PARTeditor-Funktionen stehen nun in PARTdesigner zur Verfügung, sodass ein lästiges Wechseln zwischen verschiedenen Arbeitsoberflächen entfällt. Komfortables Arbeiten mit Dockingfenstern, die Sie in Größe und Position anpassen können, kennen Sie bereits aus PARTdataManager. Diese Funktionalität steht nun auch im PARTdesigner zur Verfügung.

Auch wenn Sie nun in einer einzigen Oberfläche arbeiten - was viel angenehmer ist -, sollten Sie sich folgende Fakten bewusst machen:

  • Es wird ein parametrisch aufgebautes 3D-Modell erstellt. Diese Daten werden weiterhin im Dateityp 3db gespeichert.

    Und es wird eine Sachmerkmalstabelle erstellt, mit deren Werten das parametrische 3D-Modell befüllt wird. Die Tabellendaten werden weiterhin im Dateityp tab bzw. tac gespeichert.

  • Im Variablenmanager [Variable Manager] gibt es einen Parameter Speicherort [Save location] mit folgenden Listenfeldoptionen:

    • Nur in Geometrie [Only in geometry] -> Datenspeicherung in 3db-Datei

    • Nur in Tabelle [Only in table] -> Datenspeicherung in tab/tac-Datei

    • In Geometrie und Tabelle [In geometry and table] -> Datenspeicherung sowohl in 3db-Datei als auch in tab/ tac-Datei

    Je nachdem welchen Modus Sie auswählen, bevor Sie Übernehmen [Commit] klicken, werden die Daten im entsprechenden Dateityp bzw. in beiden gespeichert.
