2.5.1.2.2. Esportazione della mesh (errore nella mesh)

Può accadere che le parti non possano essere visualizzate in ArchiCAD, di solito a causa di errori nella mesh.

Quando si esporta in formato mesh, è possibile selezionare una rappresentazione semplificata. Questa è robusta contro gli errori nella mesh.[3]

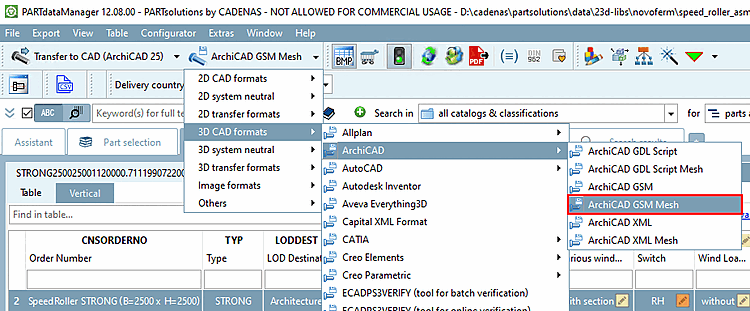

Esportazione in formato mesh

Figura 2.4. Esportazione in formato mesh

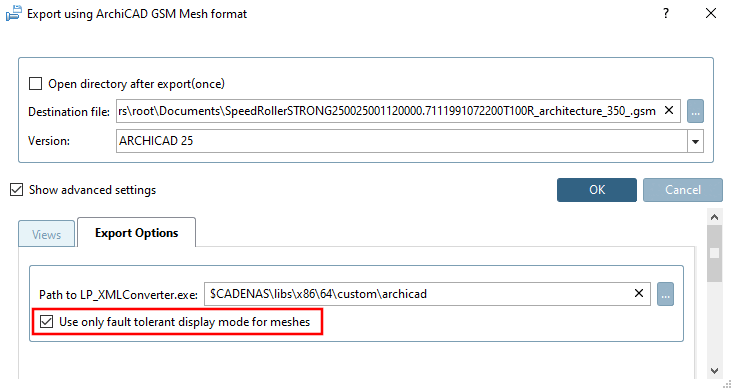

Opzioni di esportazione [Export options] -> opzione "Usa la visualizzazione con tolleranza degli errori solo per le mesh [Use only fault tolerant display mode for meshes]".Utilizzare la visualizzazione con tolleranza degli errori solo per le maglie Maglietolleranza ai guasti

Figura 2.5.  Opzioni di esportazione [Export options] -> opzione "Usa la visualizzazione con tolleranza degli errori solo per le mesh [Use only fault tolerant display mode for meshes]".

È anche possibile impostare sempre l'impostazione tramite un file di configurazione:

ifarchicad.cfg

[CreationOptions]
ForcePlaneBasedMesh=0/1

A tale scopo, impostare il valore su 1.

Quando si esporta con una visualizzazione semplificata, la qualità dei filetti è più scadente.[4]

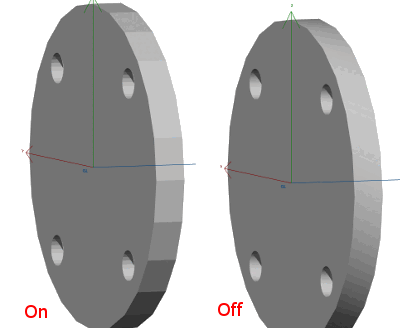

Utilizzare la visualizzazione con tolleranza degli errori solo per le maglie [Use only fault tolerant display mode for meshes]: On/Off

Figura 2.6.  Utilizzare la visualizzazione con tolleranza degli errori solo per le maglie [Use only fault tolerant display mode for meshes]: On/Off



[3] La rappresentazione semplificata non utilizza i filetti. La generazione della mesh è quindi più veloce. Se "ForcePlaneBasedMesh" non è impostato, viene utilizzata la rappresentazione più bella. La generazione richiede quindi più tempo. Se si verifica un errore durante la generazione della rappresentazione più bella, questo viene solitamente intercettato e viene utilizzata automaticamente la rappresentazione semplificata. ArchiCad potrebbe comunque non essere in grado di disegnare l'oggetto. Se si vuole che venga sempre generata la rappresentazione semplificata, si può impostare la chiave "ForcePlaneBasedMesh" su 1.

[4] La visualizzazione differenziata dei colori è possibile solo per le parti basate su mesh. Altrimenti, è possibile colorare solo i singoli elementi.
