7.13.3. Creare un progetto di tabella di montaggio dalla A alla Z
7.13.3.2.  Configurazione dell'assieme Creare
Indietro  Avanti

7.13.3.2.  Configurazione dell'assieme Creare

7.13.3.2.1. Inserire i componenti
7.13.3.2.2. Regole per i punti di connessione
7.13.3.2.3. Le condizioni

[Nota]Nota

Le nuove configurazioni di montaggio vengono sempre create in PARTprojekt. L'ulteriore elaborazione avviene poi in PARTdesigner, nel configuratore [Configurator] della finestra di aggancio.

Presupposti: Tutte le singole parti necessarie per l'assemblaggio del modulo, compresa la sezione di avviamento fittizia, sono disponibili e dotate di un punto di connessione corrispondente.

  1. Creare una configurazione di assiemi.

    A tale scopo, fare clic sul comando del menu contestuale Nuovo progetto [New project] nell'area di dialogo Selezione progetto [Project selection] a livello di directory in PARTproject. Assegnare un nome (ad esempio "cerniera"). Selezionare l'opzione Modello per la configurazione dell'assieme [Template for Assembly Configuration] nel campo elenco. Confermare con OK.

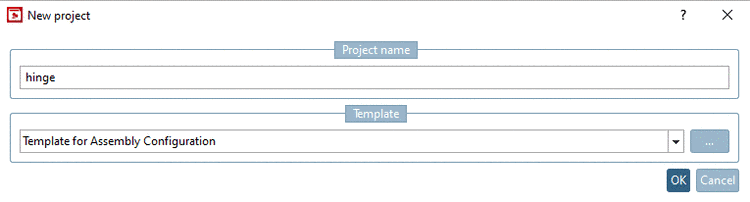

    Figura 7.1017.

    -> La configurazione viene creata nella selezione del progetto PARTproject nella directory desiderata.

    -> In una configurazione di assieme, automaticamente "_asmcfg.prj" al Nomi aggiunti.

  2. Fare clic sul comando Apri con PARTdesigner [Open with PARTdesigner] nel menu contestuale della configurazione dell'assieme.

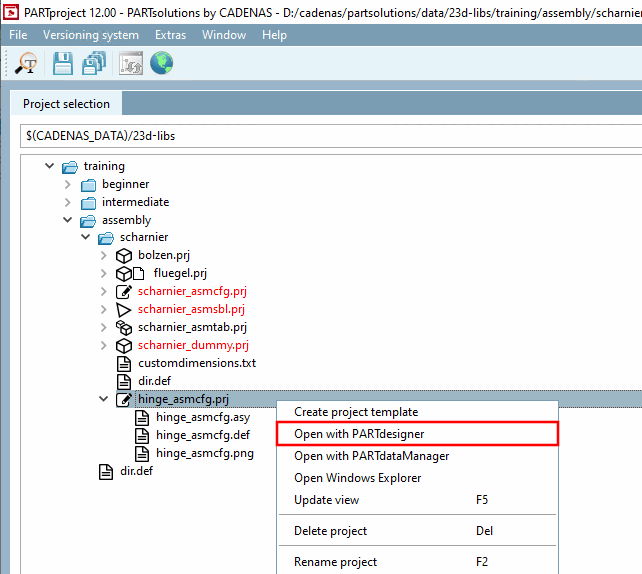

    Figura 7.1018.

    -> PARTdesigner si apre con una configurazione vuota.

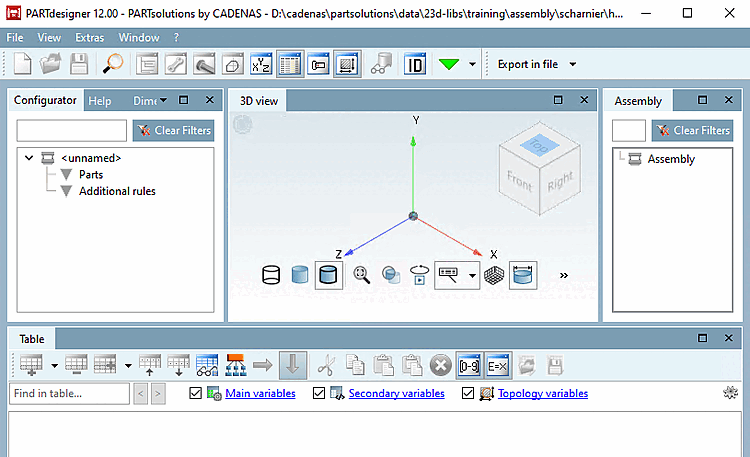

    -> Il configuratore [Configurator] della finestra di attracco e la sovrastruttura [Assembly] si aprono automaticamente.

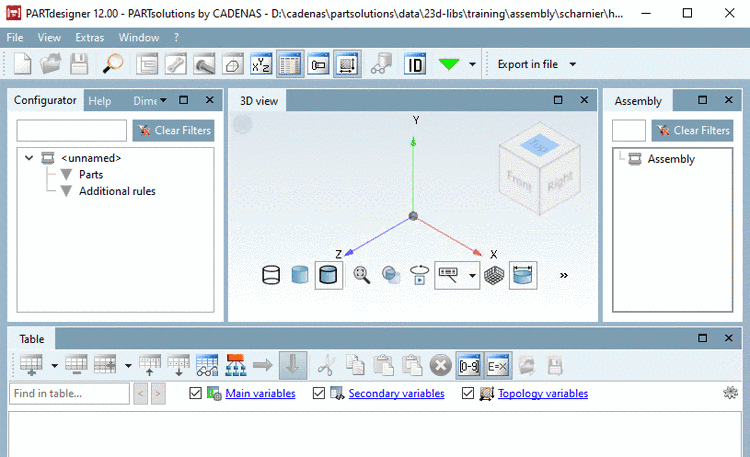

    Figura 7.1019.
