Fare clic su Inserisci parte [Add Part] nel menu contestuale dei componenti [Parts] nella finestra di aggancio del Configuratore [Configurator].

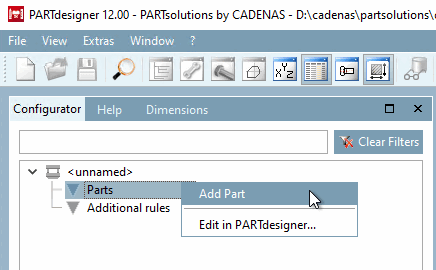

Figura 7.1065.  Inserire la parte [Add Part]

-> Si apre una finestra di Explorer.

Selezionare la parte iniziale fittizia "scharnier_dummy.prj" come prima parte.

-> Si apre la finestra di dialogo Proprietà della parte [Part properties].

Attivare le caselle di controllo Avvia elemento [Start element] e Non esportare [No export].

Nota Questi devono essere attivati per l'elemento di partenza!

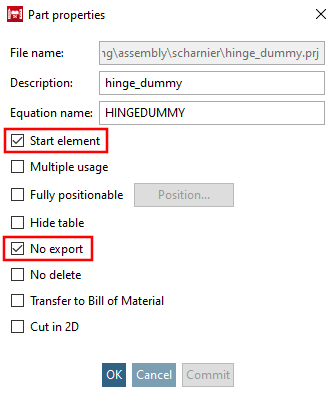

Figura 7.1066. Inserire la parte fittizia

Nota La finestra delle proprietà della parte [Part properties] può essere chiusa con OK solo se i campi Designazione [Description] e Nome formula [Equation name] sono stati compilati.

(specificare il colore del componente nella scheda Impostazioni [Settings] -> Generale [General] -> Colore [Color] della finestra di aggancio o preferibilmente nelle proprietà di rendering [Render attributes] ).

Confermare con OK.

-> Il simbolo del componente si trova nella Struttura ad albero evidenziata in rosso e quindi contrassegnati come elemento di partenza [Start element] .

Inserite "fluegel.prj" (lasciate le impostazioni predefinite nella finestra di dialogo).

Nota Inserire due volte l'anta con due denominazioni e nomi di formula diversi, anche se si tratta geometricamente della stessa parte.

Inserire "bolzen.prj" (lasciare le impostazioni predefinite nella finestra di dialogo).

Una volta inseriti tutti i componenti tramite il menu contestuale, viene visualizzata la seguente schermata:

Componenti cerniera_fantoccio fluegel_1 fluegel_2 bullone

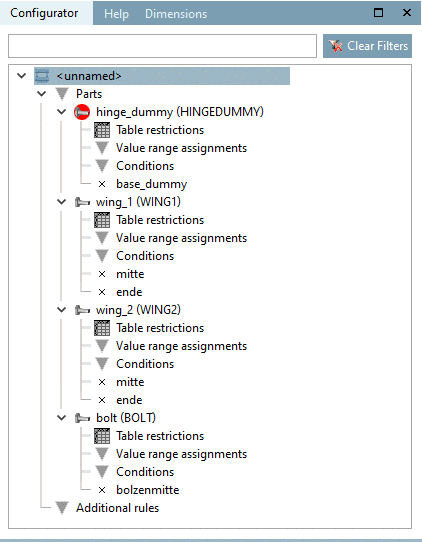

Figura 7.1067. Finestra di aggancio "Configuratore [Configurator]"

-> Le directory Restrizioni di tabella [Table restrictions], Assegnazione di intervalli di valori [Value range assignments] e Condizioni [Conditions] si trovano sotto il livello del componente.

-> La "x" indica il nome del punto di connessione assegnato alla parte in PARTdesigner.

Salvare la configurazione dell'assieme tramite il menu File -> Salva .

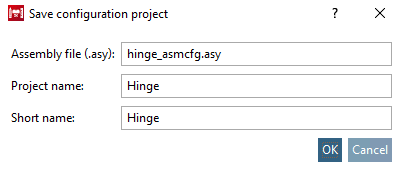

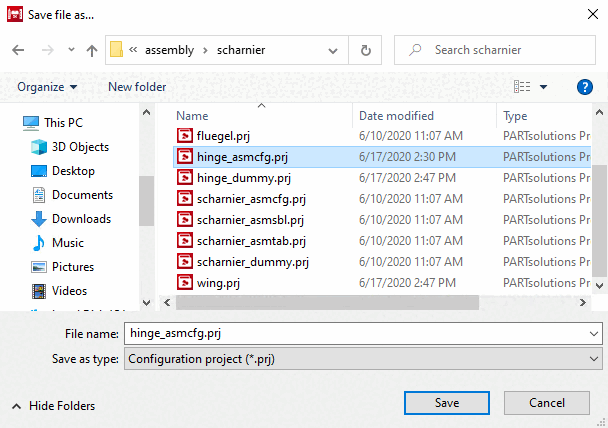

Figura 7.1068. Salvare il file

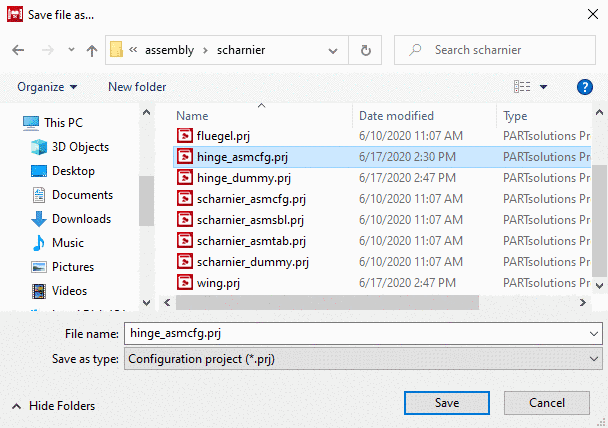

Figura 7.1069.

Infine, si apre la finestra di dialogo delle proprietà dell'assieme [Assembly properties].

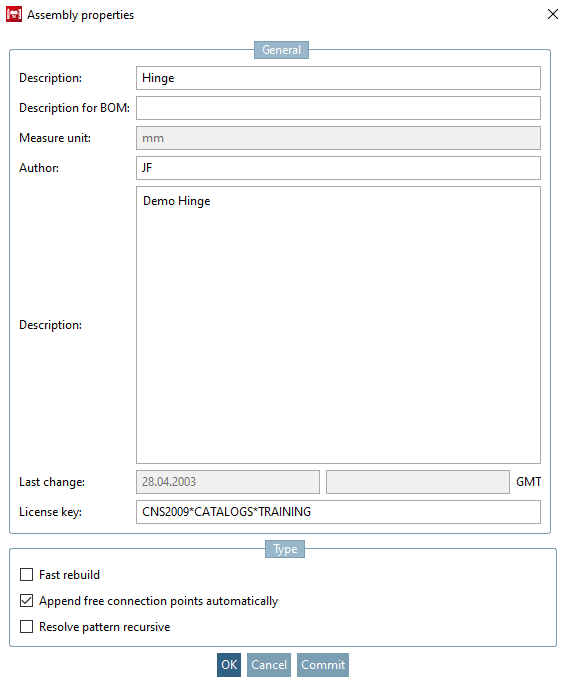

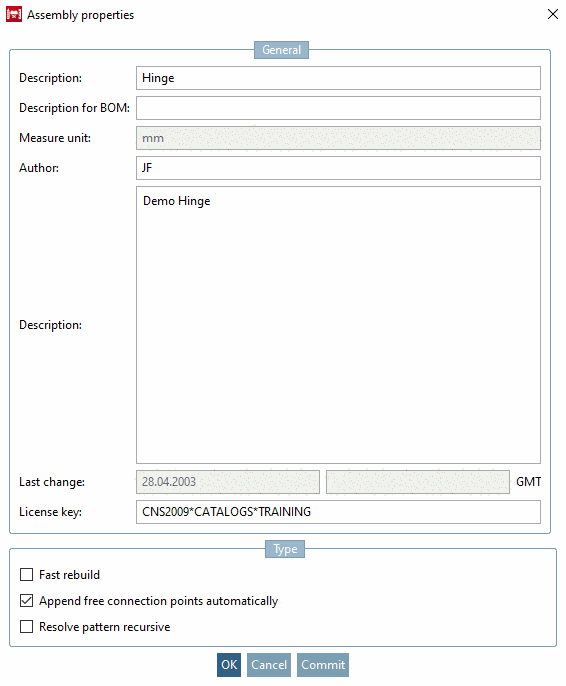

Figura 7.1070. Finestra di dialogo Proprietà dell'assieme [Assembly properties]
