7.13.3.2.1. Bauteile einfügen

Fügen Sie die für das Scharnier benötigten Teile in die Konfiguration ein.

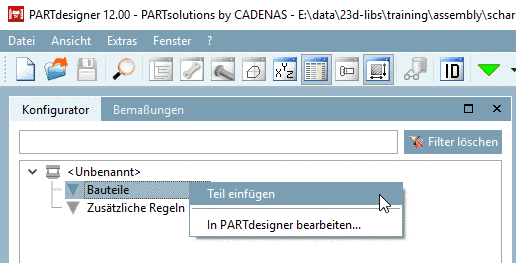

  1. Klicken Sie im Dockingfenster Konfigurator [Configurator], im Kontextmenü von Bauteile [Parts] auf Teil einfügen [Add Part].

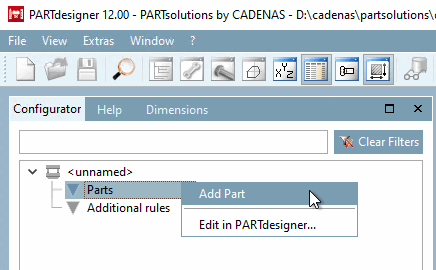

    Teil einfügen [Add Part]

    Teil einfügen [Add Part]

    -> Ein Explorer-Fenster wird geöffnet.

  2. Wählen Sie als erstes Teil das Dummy-Startteil "scharnier_dummy.prj".

    -> Das Dialogfenster Eigenschaften des Teils [Part properties] wird geöffnet.

  3. Aktivieren Sie die Auswahlkästchen Start-Element [Start element] und Nicht exportieren [No export] .

    [Hinweis]Hinweis

    Beim Start-Element müssen diese obligatorisch aktiviert sein!

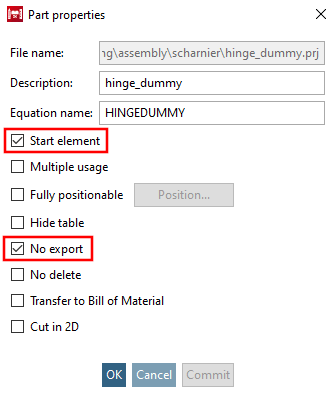

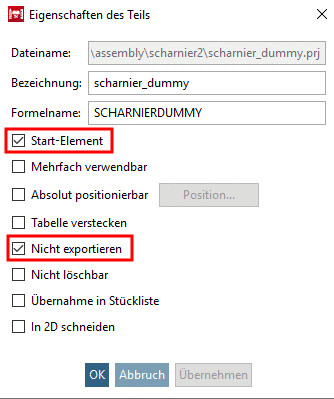

    Einfügen Dummy-Teil

    Einfügen Dummy-Teil

    [Hinweis]Hinweis

    Das Fenster Eigenschaften des Teils [Part properties] kann nur über OK verlassen werden, wenn die Felder Bezeichnung [Description] und Formelname [Equation name] ausgefüllt wurden.

    In älteren Versionen konnte an dieser Stelle auch eine Bauteilfarbe bestimmt werden. Ab Version 11 setzen Sie die Farbinformation bitte im Dockingfenster Einstellungen [Settings] -> Registerseite Allgemein [General] -> Farbe [Color] oder vorzugsweise unter Rendereigenschaften [Render attributes].

  4. Bestätigen Sie mit OK.

    -> Das Bauteil-Symbol ist im Strukturbaum rot unterlegt und somit als Startelement [Start element] gekennzeichnet.

  5. Fügen Sie "fluegel.prj" ein (belassen Sie die Default-Einstellungen im Dialogfenster).

    [Hinweis]Hinweis

    Fügen Sie den Flügel, auch wenn es sich geometrisch um das gleiche Teil handelt, zweimal mit zwei verschiedenen Bezeichnungen und Formelnamen ein.

  6. Fügen Sie "bolzen.prj" ein (belassen Sie die Default-Einstellungen im Dialogfenster).

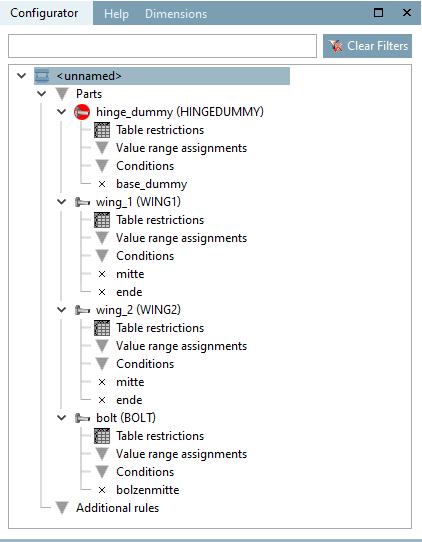

  7. Nachdem alle Bauteile mittels Kontextmenü eingefügt wurden, ergibt sich folgendes Bild:

    Bauteile

    • scharnier_dummy

    • fluegel_1

    • fluegel_2

    • bolzen

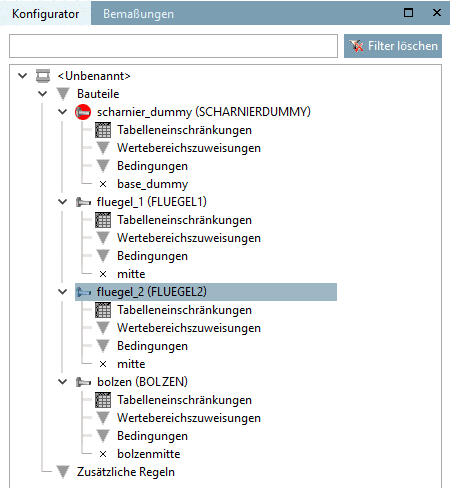

    Dockingfenster "Konfigurator [Configurator]"

    Dockingfenster "Konfigurator [Configurator]"

    -> Unterhalb der Bauteilebene befinden sich die Verzeichnisse Tabelleneinschränkungen [Table restrictions], Wertebereichszuweisungen [Value range assignments] und Bedingungen [Conditions].

    -> Das "x" zeigt den Namen des Anfügepunktes, der dem Bauteil im PARTdesigner zugewiesen wurde.

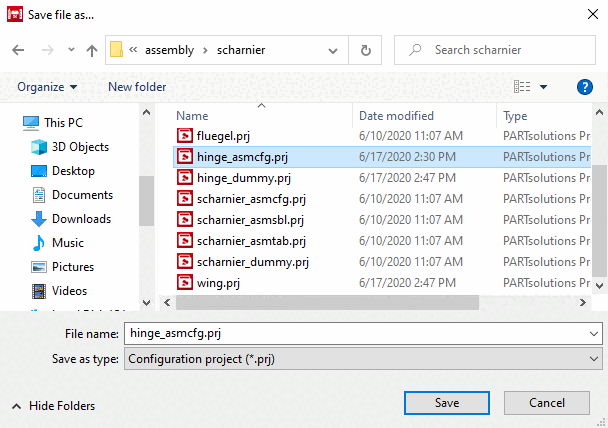

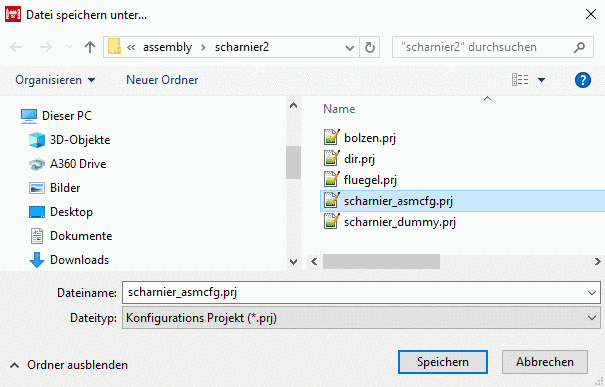

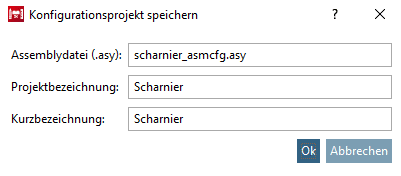

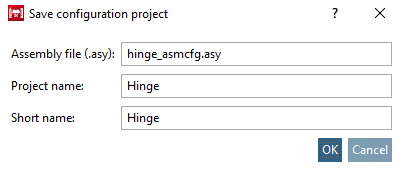

  8. Speichern Sie die Assembly-Konfiguration über das Datei [File] Menü -> Speichern .

    Datei speichern

    Datei speichern

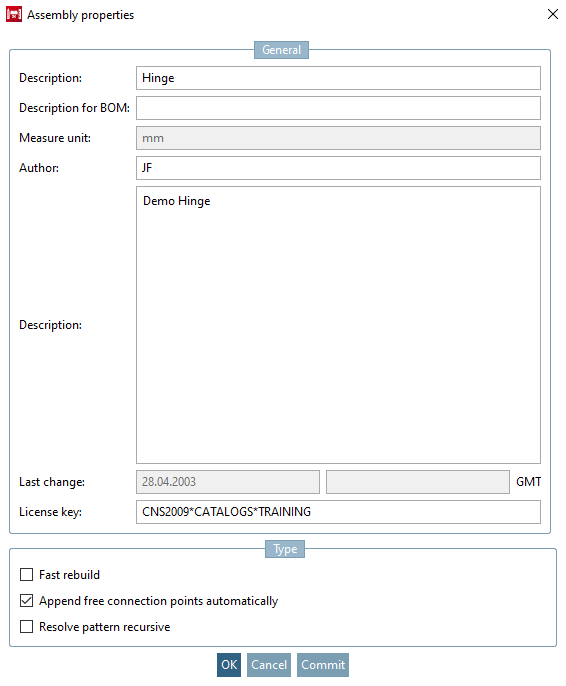

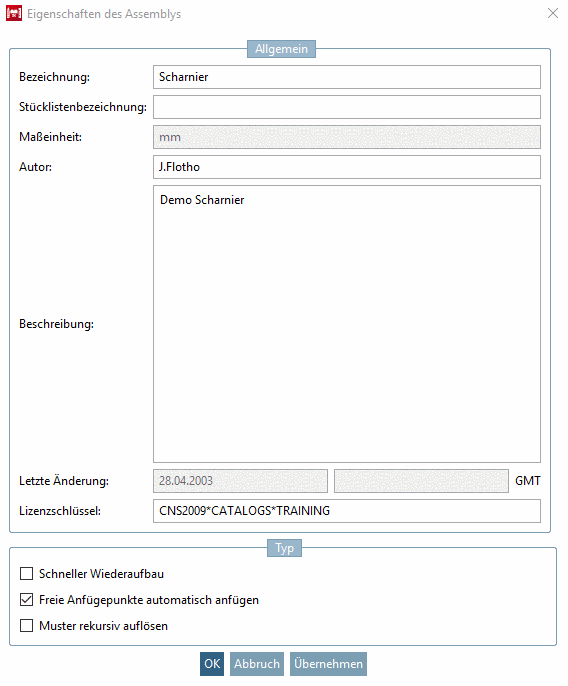

    Abschließend öffnet sich das Dialogfenster Eigenschaften des Assemblys [Assembly properties] .

    Dialogfenster Eigenschaften des Assemblys [Assembly properties]

    Dialogfenster Eigenschaften des Assemblys [Assembly properties]
