Per gli elementi di fissaggio come viti, dadi, anelli, perni, ecc. il taglio può essere escluso nella vista 2D.

Nella Figura 1 qui sotto, si può notare che quando viene attivata la funzione di classificazione corrispondente, viene tagliata solo la piastra e non la vite.

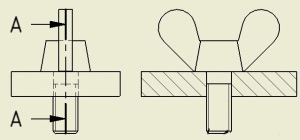

Figura 2.54. Figura 1: Vite non tagliata

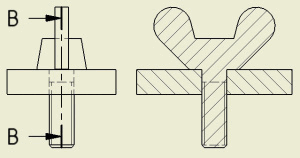

Figura 2.55. Figura 2: Taglio della vite

Per i progetti desiderati, la caratteristica CNS_NOSECTION è impostata su 1 in PARTproject in Modifica progetto [Edit project] -> Generale [General] -> Classificazione [Classification] > Caratteristiche (CNS). Vedere Sezione 5.12.5, “ Aggiungere progetti alla classificazione (menu contestuale) ” in eCATALOGsolutions - Manuale.

Figura 2.56.

	Nota
	In casi eccezionali, la consulenza può essere utilizzata per intervenire tramite un file di configurazione e dichiarare così alcune directory/progetti. Le modifiche locali nel file di progetto non sono opportune, poiché andrebbero perse con il successivo aggiornamento del catalogo. Le modifiche devono essere apportate a livello centrale nel processo di modellazione.
