2.2. Informazioni cross-CAD
2.2.12.
File di configurazione generale "ifacecommon.cfg".
|  |
| Indietro | Avanti |
Le
Il file di configurazione ifacecommon.cfg contiene
Impostazioni generali.
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/images/note.png)
Se sono necessarie modifiche, apportarle in PARTadmin -> Categoria [Category] ->PARTsolutions [PARTsolutions] -> File di configurazione [Configuration files] -> CADENAS_SETUP -> ifacecommon.cfg.
La tabella seguente fornisce una panoramica dei singoli blocchi.
| Blocco | chiave | Descrizione del | ||||
| Macro |
Le macro contengono una serie di istruzioni e specifiche sotto un nome specifico, in modo che possano essere eseguite con un unico comando (invece che con singoli comandi). | |||||
| Categorie |
Sezione 2.2.1.1, “ Cosa sono le categorie? ”Le spiegazioni delle categorie sono disponibili all'indirizzo . is2d Der Ausdruck ist gültig, wenn das Dokument ein 2D-Element ist. | |||||
| Categorie | isCatalogue | |||||
| Categorie | isUser | |||||
| Categorie | isProject | |||||
| Categorie | is2d | |||||
| Categorie | is3d | |||||
| Categorie | èNat | |||||
| Categorie | is3dAsm | |||||
| Categorie | is3dPart | |||||
| Categorie | isInchDoc | |||||
| Categorie | èMMDoc | |||||
| Categorie | isNotRootDoc | |||||
| Categorie | isRootDoc | |||||
| Categorie | isSubAsm | |||||
| Categorie | isSubPart | |||||
| Categorie | isNegativePart | |||||
| Categorie | haGeometria | Restituisce "true" se nel documento è presente qualsiasi tipo di geometria. (Se l'input è un assieme, vengono controllate tutte le sottoparti). | ||||
| Interfaccia | Attualmente contiene solo chiavi disattivate | |||||
| Opzioni di creazione | ||||||
| Nessuna sezione |
Per gli elementi di fissaggio come viti, dadi, anelli, perni, ecc. il taglio può essere escluso nella vista 2D.
| |||||
| MATERIALI GREZZI |
I semilavorati possono essere dichiarati come tali.
| |||||
| PDM |
Richiami predefiniti. È possibile personalizzare i callback qui (o sovrascriverli nella configurazione specifica dell'interfaccia). | |||||
| UI |
Progettazione del menu e della barra degli strumenti dell'interfaccia PARTsolutions Sezione 2.2.2, “Progettazione del menu e della barra degli strumenti dell'interfaccia PARTsolutions ”I dettagli sono disponibili su . | |||||
| Posizionamento |
Principalmente il percorso verso le risorse Sezione 2.2.12.4, “Blocco [Posizionamento]”Vedi anche . | |||||
| NativeCheckin | ||||||
| Mappatura delle classi |
Le mappature da 1 a 7 creano la mappatura dei materiali La prima scelta è la colonna "MAT_NAME" nella tabella degli attributi caratteristici (utilizzata con l'integrazione ERP). La seconda scelta è la colonna "virtuale" "CNSMAT" (senza integrazione ERP). Sezione 2.2.12.5, “ Blocco [ClassMapping]”Vedere anche e Sezione 2.2.9, “Mappatura dei materiali ”. | |||||
| Esecuzione personalizzata | ||||||
| Nome del calcolo | ||||||
| CADEXTENSIONPRT |
Le estensioni CAD dovrebbero essere amministrate qui (utilizzate ad esempio dall'interfaccia PLM) | |||||
| CADEXTENSIONASM |
Le estensioni CAD dovrebbero essere amministrate qui (utilizzate ad esempio dall'interfaccia PLM) | |||||
| GeoSearch | Attualmente non utilizzato | |||||

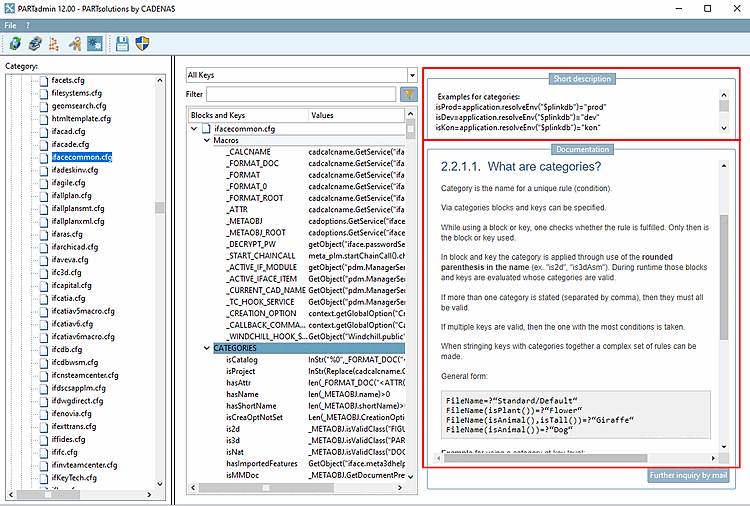

![Esempio di brevi informazioni [Short description] e documentazione [Documentation]](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/resources/img/img_4b1da907ea204998a8ad010bc3b7bb5b.png)
