7.1.3.  Condizione di visualizzazione per la selezione del pezzo - Indice del catalogo colorato - plinkgroups.cfg -> Blocco [Nome_ruolo] -> Chiave "CONDITIONTREE"

Le directory e i progetti nell'indice del catalogo sono colorati di verde o semitrasparenti in base alla condizione in Condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection].[15] Il verde significa che almeno una riga di un progetto corrisponde alla condizione in CONDITIONTREE o alla condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection]. Il verde viene "ereditato" verso l'alto in una linea diretta. Semitrasparente significa che nessuna riga di un progetto soddisfa la condizione.

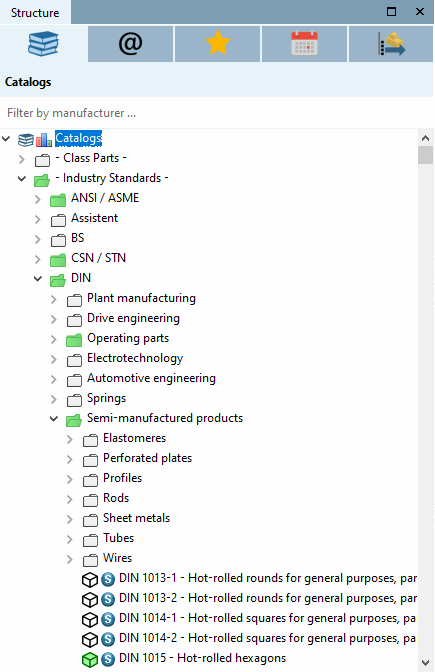

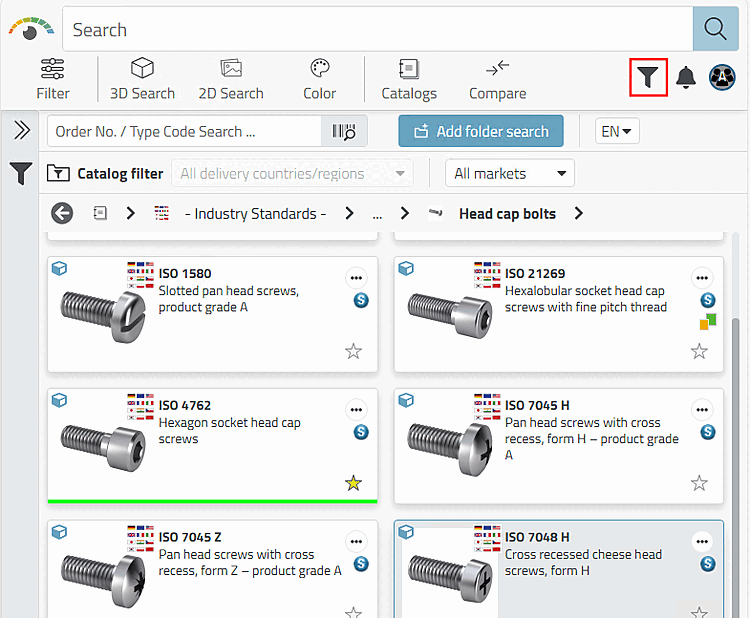

Indice del catalogo con elenchi e progetti verdi e semitrasparenti

Figura 7.11. Indice del catalogo con elenchi e progetti verdi e semitrasparenti

A Attivazione della funzione di fila preferita tramite il pulsante On/Off [Preferred rows on/off] tutti i progetti semitrasparenti e Directory nascoste.

Esempio:

Impostazione nel file di configurazione $CADENAS_SETUP/plinkgroups.cfg

[Nota]Nota

Per questa impostazione utilizzare la sintassi SQL.

[Rollenname]
CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'') AND (ACTIVE_STATE=1)

Significato: il numero ERP non è vuoto, cioè esiste e la colonna ACTIVE_STATE ha il valore 1 (=rilasciato).

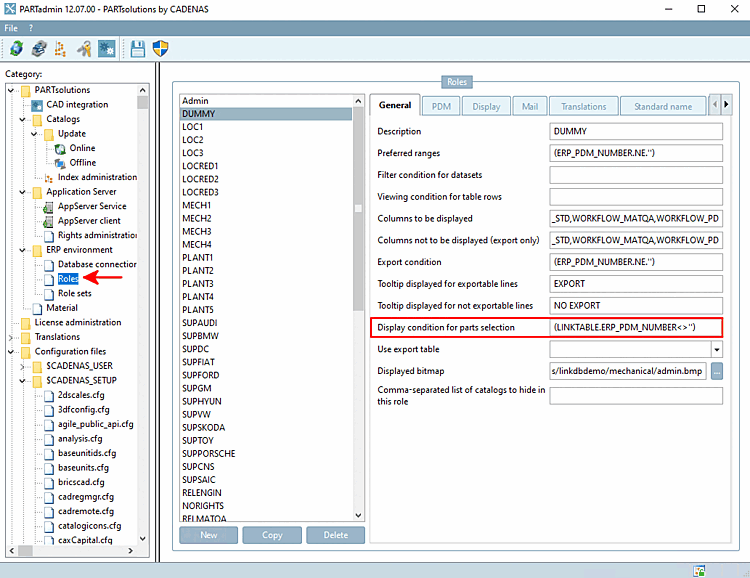

Impostazione in PARTadmin -> Ruoli [Roles] della categoria -> Pagina della scheda Generale [General] -> Condizione di visualizzazione per la selezione della parte [Display condition for parts selection]

Figura 7.12.

[Nota]Nota

Nessuna voce del tasto CONDITIONTREE o della condizione di visualizzazione per la selezione del pezzo [Display condition for parts selection] corrisponde:

CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'')

[Nota]Nota

La condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si applica solo se ci sono anche pezzi con numeri nelle rispettive directory!

-> Effetto in PARTdataManager:

Se si attiva il filtro Preferred rows on/off, vengono visualizzate solo le directory e i progetti che contengono parti che soddisfano la condizione, cioè quelle verdi.

Disattivare la funzione di serie preferita: Vengono visualizzate tutte le directory e i progetti

Figura 7.13. Disattivare la funzione di serie preferita: Vengono visualizzate tutte le directory e i progetti

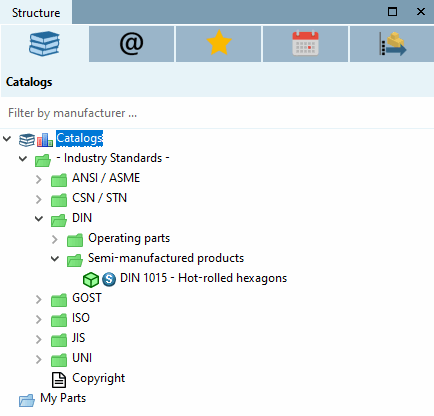

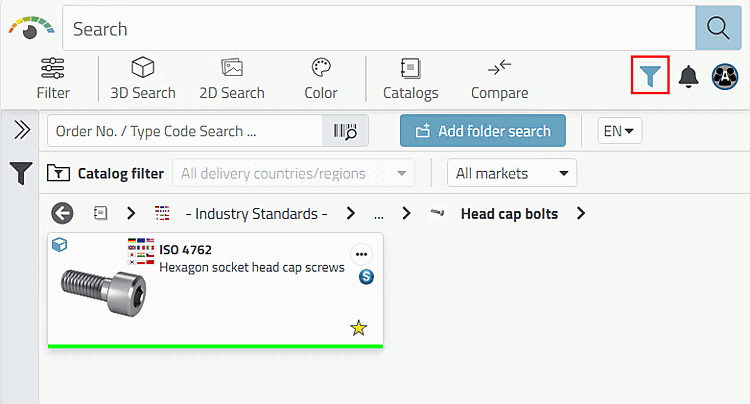

Funzione di serie preferita su

Figura 7.14. Funzione di serie preferita su

Altri esempi:

[Nota]Nota

Quando si dichiara la colonna, specificare anche la tabella (ERPTABLE o LINKTABLE).

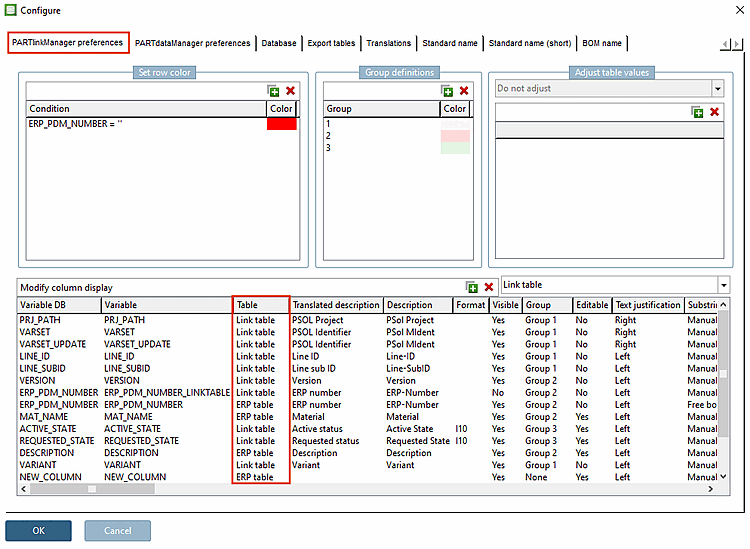

La tabella corrispondente si trova nella finestra di dialogo Configura [Configure].

Figura 7.15.

Esempio:

LINKTABLE.ACTIVE_STATE

  • 1

    Con 1, l'intero albero viene visualizzato in colore verde senza limitazioni.

  • ERPTABLE.PREIS<=0.8

    Vengono visualizzate le directory contenenti i pezzi il cui prezzo è inferiore o uguale a 0,8.

  • LINKTABLE.ERP_PDM_NUMBER<>''

    Vengono visualizzate solo le directory che contengono parti a cui è stato assegnato un numero ERP.

  • (LINKTABLE.ERP_PDM_NUMBER<>'') AND (ERPTABLE.PRICE3>0.0)

    Vengono visualizzate solo le directory che contengono pezzi a cui è stato assegnato un numero ERP e che contengono un prezzo.

  • ((LINKTABLE.ACTIVE_STATE=1) AND (ERPTABLE.STANDORT1<>''))

    Vengono visualizzate solo le directory che contengono parti il cui stato attuale è impostato su "rilasciato" e che hanno anche una voce nella colonna "Posizione1".

Interazioni con altri ambienti

  • L'opzione è presente in PARTlinkManager -> Menu Extra [Extras] -> Configura ambiente ERP [Configure ERP environment] -> Contrassegna le parti collegate nella selezione delle parti [Assign linked parts in the parts selection]. è disattivata, l'indice del catalogo viene visualizzato in un unico colore.

    Se l'opzione è attivata, nell'indice del catalogo viene visualizzata una visualizzazione verde/semitrasparente, secondo la definizione della pagina della scheda Generale [General] alla voce Condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection]. L'impostazione nella chiave COLORCONDITIONTREE o in Colori di stato per l'indice del catalogo [Status colors for catalog index] sovrascrive ed eventualmente porta a un albero dell'indice multicolore (vedere Sezione 7.2.2, “ Colori di stato per l'indice del catalogo - plinkgroups.cfg -> Blocco [nome ruolo] -> Chiave "COLORCONDITIONTREE<number>" ”.

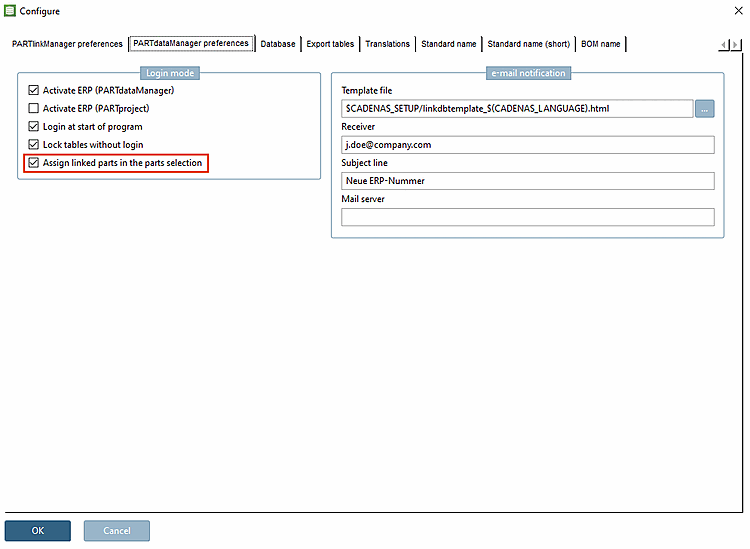

    Contrassegnare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]

    Figura 7.16.  Contrassegnare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]

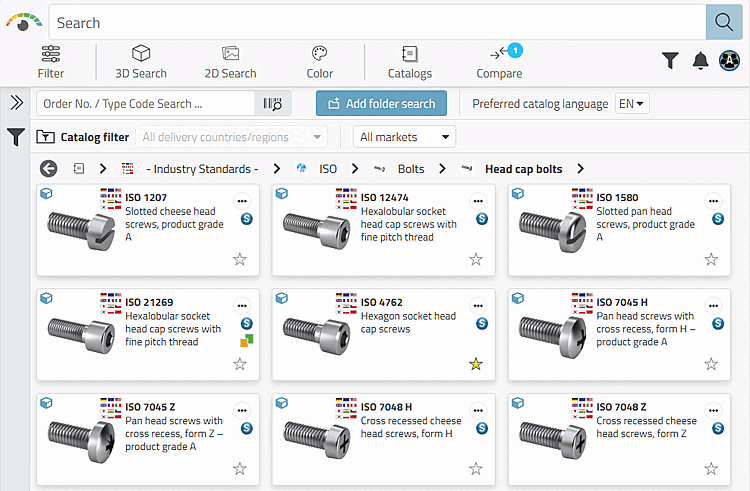

    "Contrassegnare le parti collegate nella selezione delle parti [Assign linked parts in the parts selection]" disattivato: Risultato in PARTdataManager:

    Figura 7.17.  "Contrassegnare le parti collegate nella selezione delle parti [Assign linked parts in the parts selection]" disattivato: Risultato in PARTdataManager:

  • Se le impostazioni sono impostate nella pagina Display -> Colori di stato per l'indice del catalogo [Status colors for catalog index], la combinazione di colori verde/semitrasparente è disattivata. L'indice del catalogo può quindi avere un numero qualsiasi di colori. Sezione 7.2, “ Rulli: Pagina della scheda "Display ” Vedere sotto .

    [Nota]Nota

    Il filtro del pulsante Righe preferite On/Off [Preferred rows on/off] continua a funzionare di conseguenza soggetta alla condizione di notifica per selezione delle parti [Display condition for parts selection].

    L'impostazione di cui sopra Contrassegna i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection] è quindi disattivata, in quanto si riferisce solo all'impostazione standard rosso-verde.

    La matrice seguente fornisce una panoramica delle relazioni:



    Voci in PARTadmin -> Ruoli [Roles] della categoria -> Pagina della scheda di visualizzazione [Display] -> Colori di stato per l'indice del catalogo [Status colors for catalog index] (l'impostazione in Contrassegnare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection] non è importante)

    [vedi utente "location" nell'ambiente PLDBDEMO].

    Non ci sono voci in PARTadmin -> Ruoli [Roles] di categoria -> scheda Visualizzazione [Display] -> Colori di stato per l'indice del catalogo [Status colors for catalog index]

    [vedi l'utente "ecat" nell'ambiente PLDBDEMO].

    Selezionare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]: AttivatoIndice del catalogo con un numero qualsiasi di colori singoli Indice del catalogo con visualizzazione verde/semitrasparente in base alla condizione in PARTadmin -> Ruoli [Roles] della categoria -> Pagina della scheda Generale [General] -> Condizione di visualizzazione per la selezione del pezzo [Display condition for parts selection]
    Selezionare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]: DisattivatoIndice del catalogo con un numero qualsiasi di colori singoli Indice del catalogo monocromatico

    La seguente illustrazione mostra l'indice del catalogo quando si utilizzano le impostazioni della pagina Display -> Colori di stato per l'indice del catalogo [Status colors for catalog index]. Sezione 7.2, “ Rulli: Pagina della scheda "Display ” Vedere .

    Figura 7.18.

[Suggerimento]Suggerimento

Di norma, è opportuno impostare la condizione per la serie preferita [Preferred ranges] e la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] nella stessa direzione. Sezione 7.1.2, “ Serie preferita - plinkgroups.cfg -> Blocco [nome_ruolo] -> Chiave "PREFRANGE" ” Vedere .

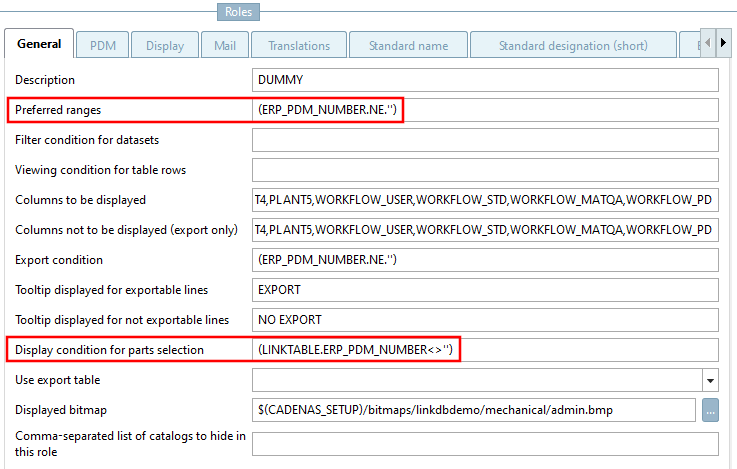

Esempio: la serie preferita [Preferred ranges] e la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si basano entrambe sull'esistenza di un numero ERP.

Figura 7.19. Esempio: la serie preferita [Preferred ranges] e la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si basano entrambe sull'esistenza di un numero ERP.



[15] Le impostazioni in COLORCONDITIONTREE o Colori di stato per l' [Status colors for catalog index] indice del catalogo si sovrascrivono e possono portare a un albero dell'indice multicolore (vedere Sezione 7.2.2, “ Colori di stato per l'indice del catalogo - plinkgroups.cfg -> Blocco [nome ruolo] -> Chiave "COLORCONDITIONTREE<number>" ” ).

L'opzione PARTlinkManager -> Menu Extra [Extras] -> Configura ambiente ERP [Configure ERP environment] -> Contrassegnare le parti collegate nella selezione delle parti [Assign linked parts in the parts selection] è disattivata, l'indice del catalogo viene visualizzato con un colore.
