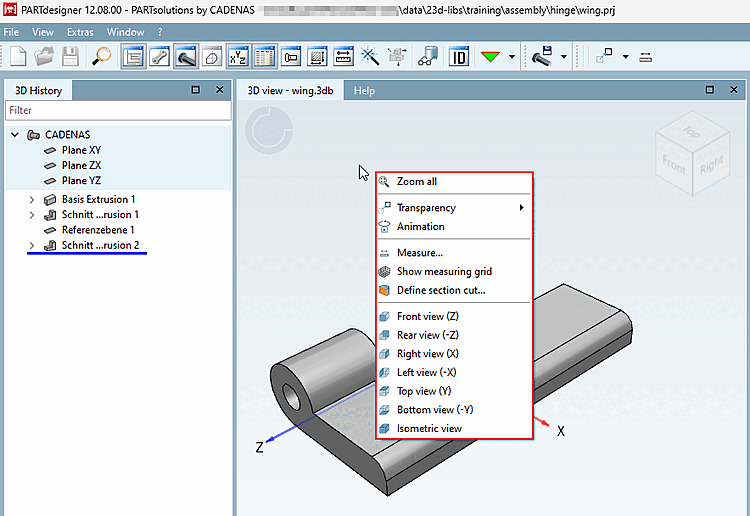

Catturare tutto [Zoom all]

Il componente viene visualizzato centrato nella vista 3D.

Trasparenza [Transparency]

Impostazioni per la visualizzazione trasparente del componente.

Animazione [Animation]

Mostra il componente in un'animazione rotante.

Fiere di settore [Measure]

Apre lo strumento di misura.

Visualizzazione della griglia di misurazione [Show measuring grid]

Mostra le dimensioni esterne nella vista 3D.

Definire il piano di taglio... [Define section cut...]

È possibile visualizzare una vista in sezione, che può essere disegnata attraverso il componente come richiesto utilizzando un sistema di coordinate.

Visualizzazioni

Il componente può essere visualizzato dalla vista frontale [Front view], dalla vista posteriore [Rear view], dalla vista destra [Right view], dalla vista sinistra [Left view], dalla vista superiore [Top view] o dalla vista inferiore [Bottom view].

Vista isometrica [Isometric view]

Mostra il componente nella vista isometrica.

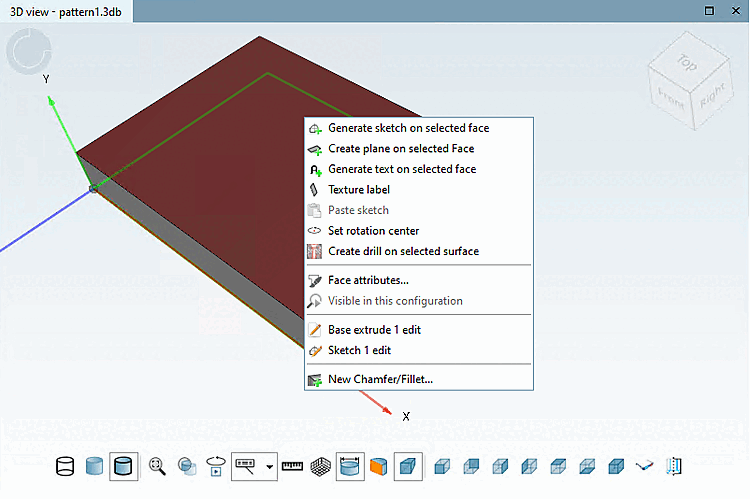

Creare un nuovo schizzo sull'area contrassegnata [Generate sketch on selected face]

Crea un nuovo schizzo sull'area selezionata. Ulteriori informazioni sulla funzione sono disponibili qui: La funzione "Crea un nuovo schizzo sulla superficie selezionata" richiede almeno un bordo senza sfumatura.

Creare un nuovo livello sull'area contrassegnata [Create plane on selected Face]

Crea un nuovo livello sull'area selezionata.

Creare un nuovo testo sull'area selezionata [Generate text on selected face]

Crea un testo che viene applicato come geometria nel o sul componente. Una descrizione dettagliata della funzione è disponibile qui: Funzione Testo

Etichetta della texture [Texture label]

Crea una texture sul componente. Una descrizione dettagliata della funzione è disponibile qui: Etichetta di texture

Incolla lo schizzo copiato [Paste sketch]

Inserisce uno schizzo dalla clipboard sulla superficie piana.

Impostare il centro di rotazione [Set rotation center]

Imposta il centro di rotazione sulla posizione selezionata.

Creare un foro sulla superficie contrassegnata [Create drill on selected surface]

Crea un foro sulla superficie selezionata. Una descrizione dettagliata della funzione è disponibile qui: Caratteristica di foratura

Attributi dell'area [Face attributes]

Gli attributi delle aree possono essere visualizzati e creati/modificati. Una descrizione dettagliata della funzione è disponibile qui: Attributi dell'area

Visibile in questa configurazione [Visible in this configuration]

Nasconde il componente. Qui si possono trovare ulteriori informazioni sulla funzione: Livello di dettaglio

Modifica degli elementi di creazione

Visualizza varie opzioni per le superfici originali al fine di modificarle. Qui si trovano informazioni dettagliate sulle funzioni di base: Estrusione / Rotazione / Modifica

Creare un nuovo smusso/arrotondamento... [New Chamfer/Fillet...]

Crea un nuovo smusso o arrotondamento sulla superficie selezionata. Una descrizione dettagliata della funzione è disponibile qui: Crea arrotondamento o smusso

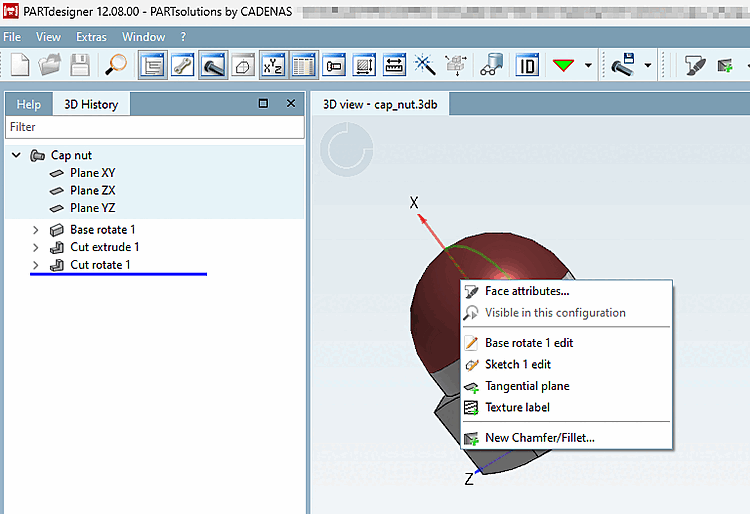

Attributi dell'area [Face attributes]

Gli attributi delle aree possono essere visualizzati e creati/modificati. Una descrizione dettagliata della funzione è disponibile qui: Attributi dell'area

Modifica degli elementi di creazione

Consente di modificare le aree di base. Qui si trovano informazioni dettagliate sulle funzioni di base: Estrusione / Rotazione / Modifica

Piano tangenziale [Tangential plane]

Crea un piano su una forma arrotondata. Una descrizione dettagliata della funzione è disponibile qui: Piano tangenziale

Etichetta della texture [Texture label]

Crea una texture sul componente. Una descrizione dettagliata della funzione è disponibile qui: Etichetta di texture

Creare un nuovo smusso/arrotondamento... [New Chamfer/Fillet...]

Crea un nuovo smusso o arrotondamento sulla superficie selezionata. Una descrizione dettagliata della funzione è disponibile qui: Crea arrotondamento o smusso

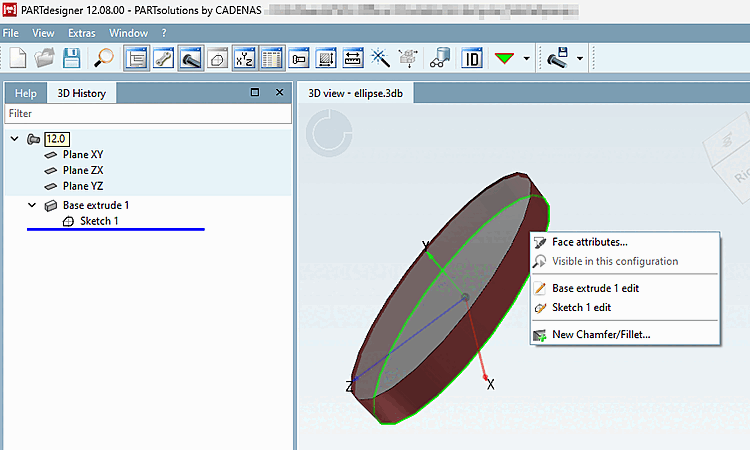

Attributi dell'area [Face attributes]

Gli attributi delle aree possono essere visualizzati e creati/modificati. Una descrizione dettagliata della funzione è disponibile qui: Attributi dell'area

Modifica degli elementi di creazione

Consente di modificare le aree di base. Qui si trovano informazioni dettagliate sulle funzioni di base: Estrusione / Rotazione / Modifica

Creare un nuovo smusso/arrotondamento... [New Chamfer/Fillet...]

Crea un nuovo smusso o arrotondamento sulla superficie selezionata.
