Per mezzo di File di configurazione replace_std.cfg è possibile utilizzare scaduto e sostituiti i progetti nel selettore prodotti con icone speciali , visualizzare le finestre di dialogo dei suggerimenti ed esportare nel sistema CAD blocco:

Nota

Il metodo qui descritto può essere utilizzato a livello amministrativo all'interno dell'azienda. Il metodo in PARTproject -> scheda Impostazioni [Settings] -> scheda Generale [General] -> voce di menu Data di scadenza (Fine vita) [Expiration date (End of Life)] ha un risultato simile, ma viene utilizzato dal produttore del catalogo. Vedere la Sezione 5.9.2.12, “Voce di menu: Data di scadenza (Fine vita) ” in eCATALOGsolutions - Manuale.

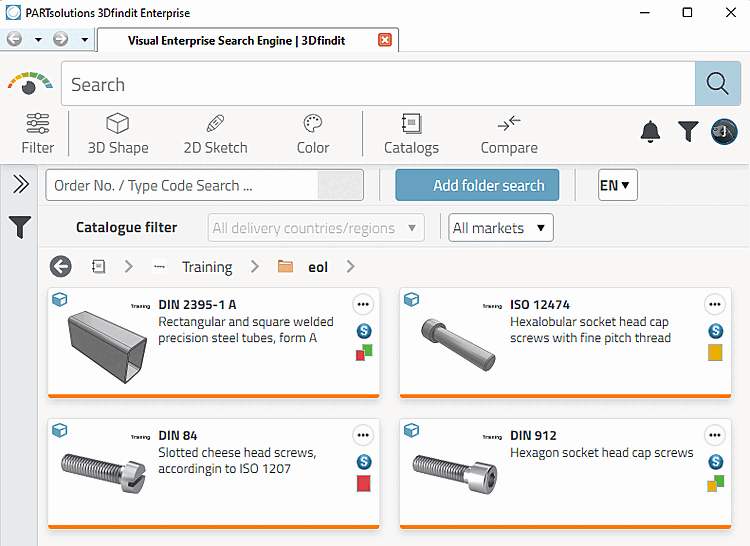

Figura 1.398. 3Dfindit: icone nella selezione dei prodotti

Figura 1.399. PARTdataManager: icone nella struttura ad albero della directory e nella vista "Simboli [Symbols]".

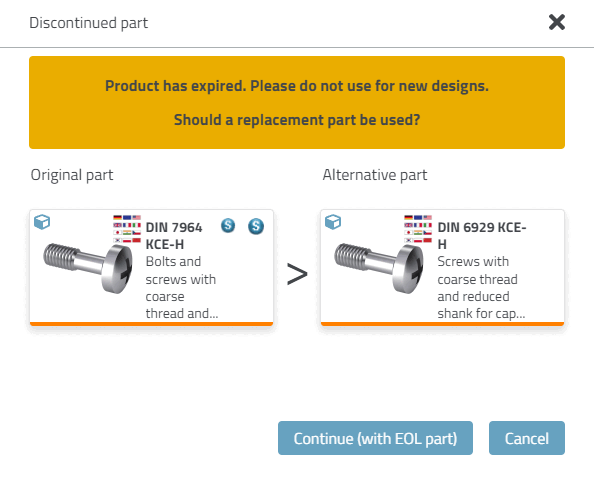

Figura 1.400. 3Dfindit: dialogo con i suggerimenti

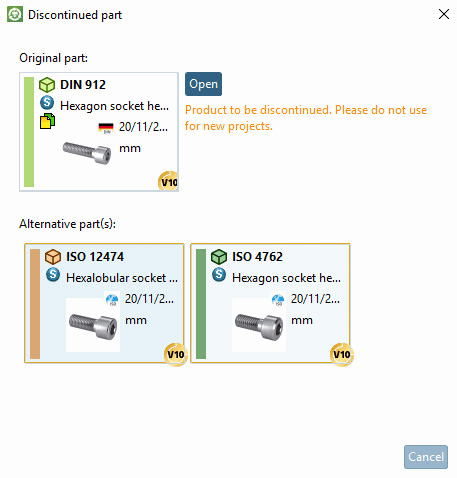

Figura 1.401. PARTdataManager: dialogo di suggerimento

Suggerimento

La seguente etichettatura delle parti è complementare: Parti da sostituire (descrizione in questa sezione) Parti da evitare (vedere l' Sezione 7.8.15, “Etichettatura delle parti da evitare ” in eCATALOGsolutions - Manuale ) La funzione è controllata da una colonna CNSAVOID separata nella tabella degli attributi delle caratteristiche. Controllo tramite file di configurazione $CADENAS_DATA/datasetup/avoid_parts.cfg non viene più utilizzato! Parti scadute (vedi Sezione 5.9.2.12, “Voce di menu: Data di scadenza (Fine vita) ” in eCATALOGsolutions - Manuale )

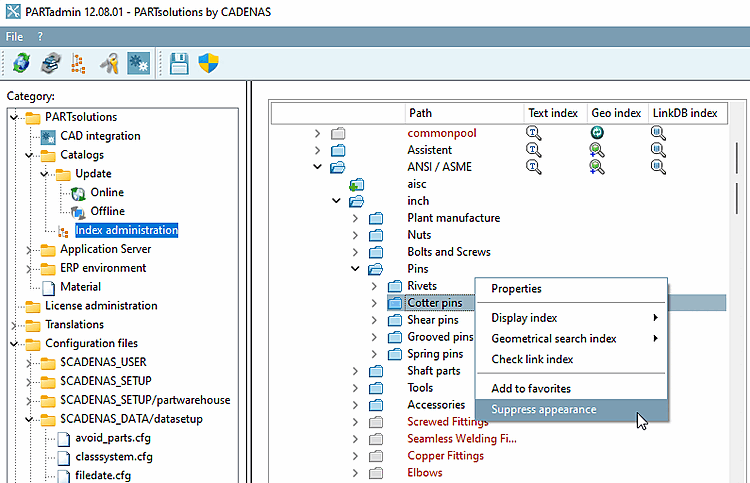

Le L'uso di replace_std.cfg è un'alternativa alla funzione in PARTadmin -> Index Management [Index administration] -> comando del menu contestuale Sopprimi visualizzazione [Suppress appearance] (vedere Sezione 1.3.3.6.6.11, “ Soppressione della visualizzazione / ripristino della visualizzazione ” ).

Figura 1.402.

Tuttavia, quando si utilizza replace_std.cfg , la struttura di directory visibile, anche se le parti non possono essere utilizzate. Questa variante di solito è preferibile.
