1.6.5.16.1.2.  Tasto "ExportSubAssemblyStructure" - Supporto per i sottoassiemi

La struttura del sottoassieme può anche essere trasferita al sistema CAD, anche se il metodo è stato modificato nella versione V12.8.

La chiave ExportSubAssemblyStructure è stata rimossa.

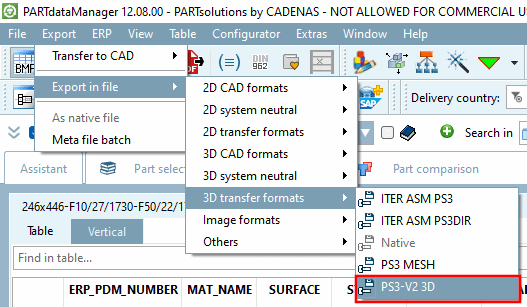

Ad esempio, utilizzare il formato 3D PS3-V2 (seguiranno altri formati).

Figura 1.511.

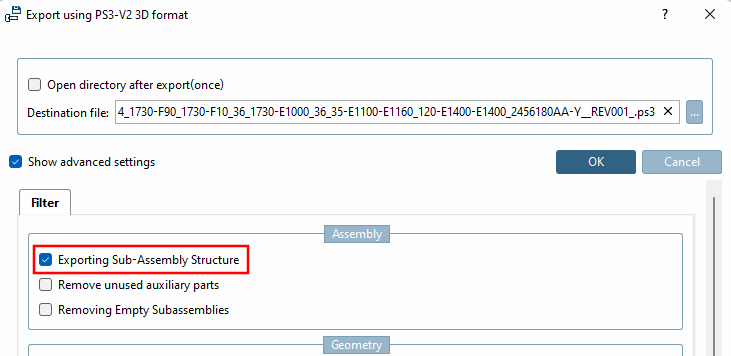

  1. Attivare l'opzione Mostra impostazioni avanzate [Show advanced settings] nella finestra di dialogo di esportazione.

    Figura 1.512.

  2. Nella pagina della scheda Filtro [Filter], attivare l'opzione Esporta struttura del sottoassieme [Exporting Sub-Assembly Structure].

  3. Scarica nella pagina Sistema CAD il file PS3 tramite il menu PARTsolutions -> file PS3 Caricamento [Load PS3-File].

Le due illustrazioni seguenti mostrano un esempio del risultato in NX, una volta senza e una volta con una struttura di sottoassiemi.

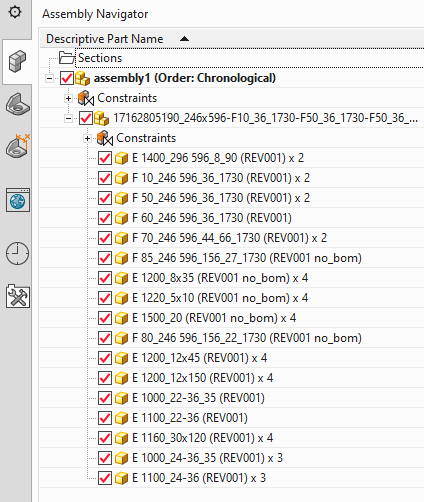

Assemblaggio senza struttura di sottoinsieme

Figura 1.513. Assemblaggio senza struttura di sottoinsieme

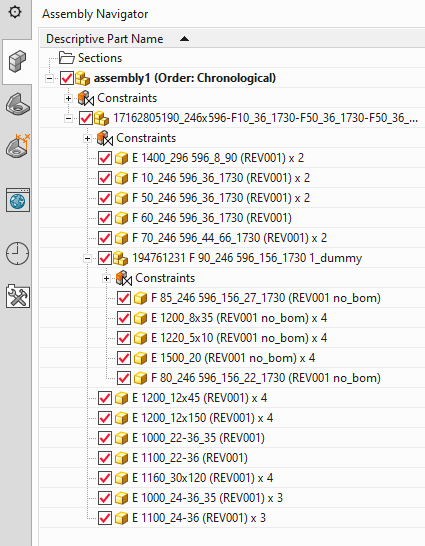

Assemblaggio con struttura a sottogruppi

Figura 1.514. Assemblaggio con struttura a sottogruppi
