3.1.7.1.11.6.  Parti da evitare

Nelle schede tecniche DIN, EN e ISO (e in altre norme nazionali), alcune dimensioni sono spesso dichiarate da evitare. Se l'opzione è stata attivata a livello amministrativo, le "parti da evitare" sono indicate nella vista dei pezzi [Part view].[83]

A Per mostrare e nascondere queste parti, utilizzare il pulsante Mostra/Nascondi parti da evitare [Show/hide parts that should be avoided] .

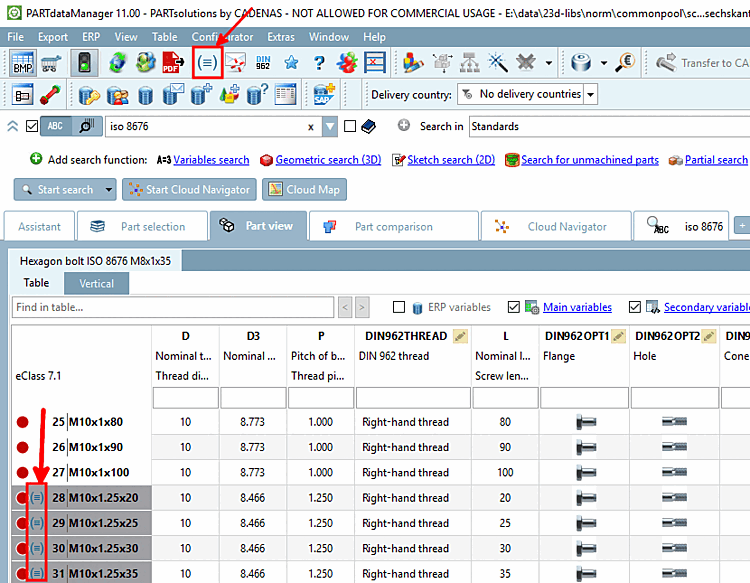

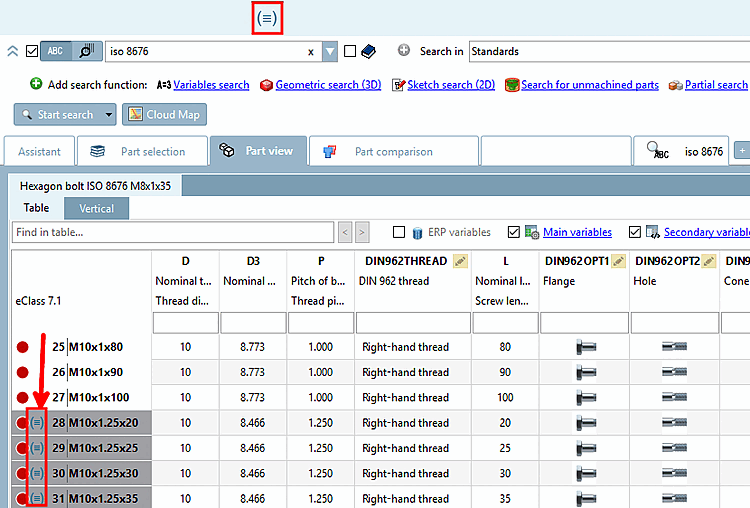

Dimensioni da evitare [Dimensions that should be avoided]: visualizzate

Figura 3.699.  Dimensioni da evitare [Dimensions that should be avoided]: visualizzate

Dimensione da evitare [Dimensions that should be avoided]: nascosta

Figura 3.700.  Dimensione da evitare [Dimensions that should be avoided]: nascosta



[83] Le informazioni sulla configurazione si trovano in avoid_parts.cfg.
