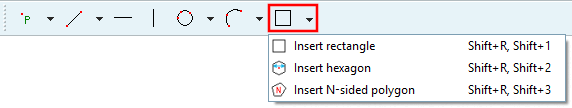

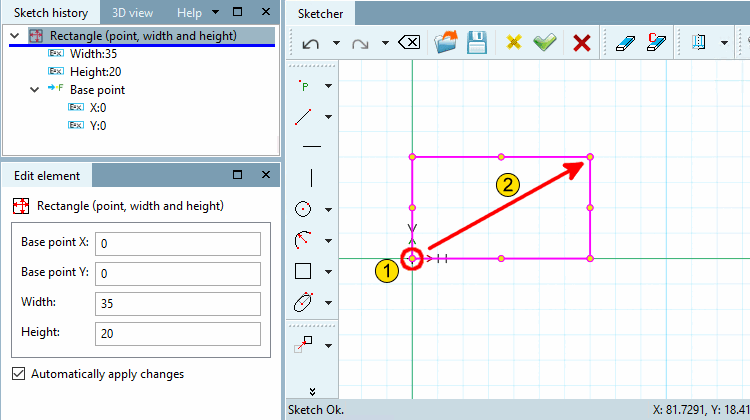

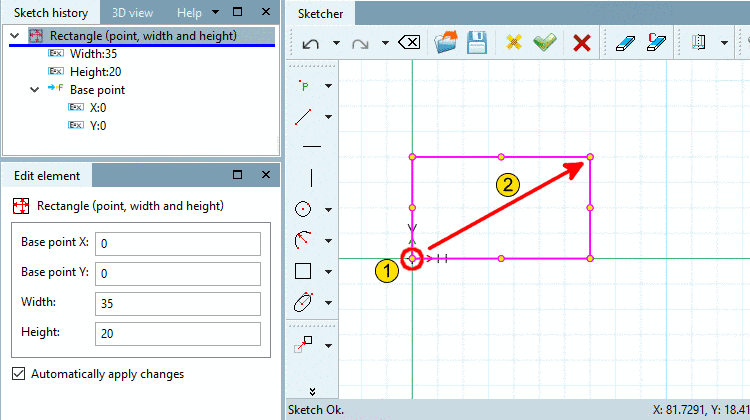

Fare clic sul punto base e trascinare il rettangolo con il mouse.

Fissare il punto finale con un clic del mouse.

Determinare la posizione esatta (punto base X e punto base Y ) e le dimensioni (larghezza [Width] e altezza [Height] ) nella finestra di aggancio Modifica elemento [Edit element].

Fare clic sul punto centrale.

Nota Se si desidera che il punto centrale si agganci alla griglia, è necessario attivare l'opzione Aggancia alla griglia [Snap to grid] nelle impostazioni rapide. Figura 7.671.  Aggancio alla griglia [Snap to grid]

Nota Il centro di [Center point] un esagono non rappresenta una cattura successiva!

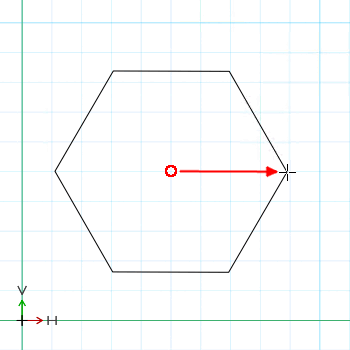

Tirare l'esagono fino alla larghezza della chiave desiderata e fissarlo con un clic del mouse.

Figura 7.672.

Nota Se si desidera che l'ampiezza tra i piatti si adegui a incrementi specifici, è necessario attivare i parametri scalari [Scalar parameters] nelle impostazioni. Figura 7.673.  "Parametri scalari [Scalar parameters]" attivati

Nota Non è possibile influenzare l'angolo di rotazione durante il montaggio dell'esagono. L'esagono viene sempre disegnato con un angolo di rotazione di 0°. Se necessario, effettuare le regolazioni nella finestra di aggancio Modifica elemento [Edit element].

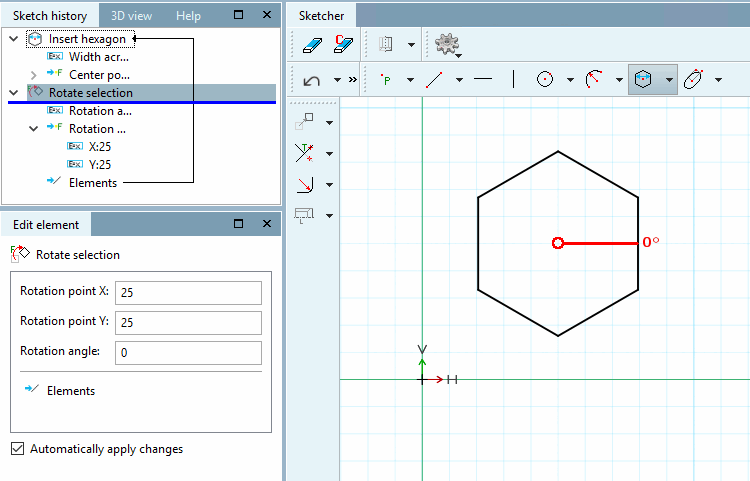

-> La selezione Ruota [Rotate selection] viene visualizzata nella finestra di aggancio Modifica elemento [Edit element].

Se necessario, regolare il centro [Center point] dell'esagono (punto di rotazione [Rotation point] X e punto di rotazione [Rotation point] Y ) e l' angolo di rotazione [Angle of rotation].

Figura 7.674.

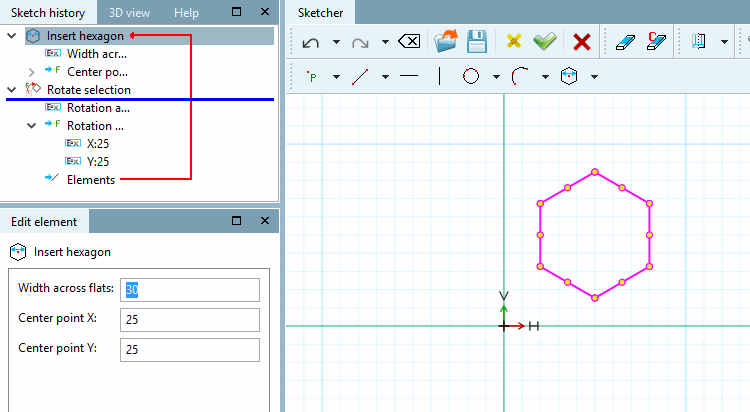

Selezionare la voce Inserisci esagono [Insert hexagon] nella cronologia degli schizzi [Sketch history].

-> La vista cambia in Inserisci esagono [Insert hexagon] nella finestra di aggancio Modifica elemento [Edit element]. È ora possibile regolare la larghezza dei piani [Width across flats] e anche il punto centrale dell'esagono tramite il punto centrale [Center point] X e il punto centrale [Center point] Y.

Figura 7.675.

Selezionare il punto centrale [Choose center point] e il raggio [Choose radius]:

Fare clic sul punto centrale desiderato (non visibile!) e trascinare l'angolo N con il cursore.

Nota Il centro di [Center point] un angolo N non rappresenta una presa successiva!

Un angolo del poligono si troverà nella posizione del cursore e determinerà quindi l' angolo iniziale [Start angle] (che potrà essere modificato in seguito nella finestra di dialogo Modifica elemento [Edit element] ). Se il punto è orizzontale, l' angolo [Start angle] iniziale è 0°.

Nota Se si desidera che il punto centrale si agganci alla griglia, è necessario attivare l'opzione Aggancia alla griglia [Snap to grid] nelle impostazioni rapide. Figura 7.676.  Aggancio alla griglia [Snap to grid]

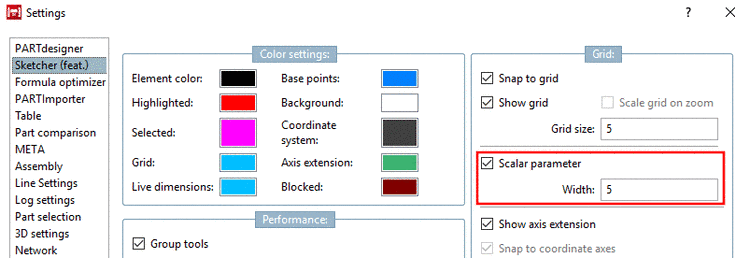

Nota Se si desidera che l'ampiezza tra i piatti si adegui a incrementi specifici, è necessario attivare i parametri scalari [Scalar parameters] nelle impostazioni. Figura 7.677.  "Parametri scalari [Scalar parameters]" attivati

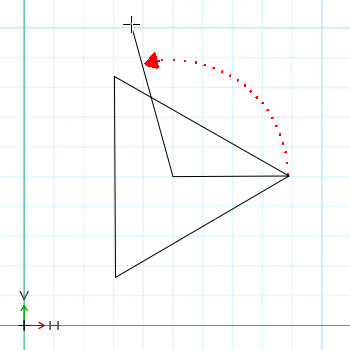

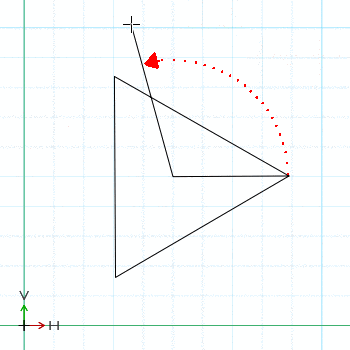

Spostando il puntatore del mouse in un cerchio intorno al punto centrale, si modifica il numero di angoli.

Più piccolo è l'angolo tra le linee ausiliarie, maggiore è il numero di angoli.

Fissare il numero di angoli con un clic del mouse.

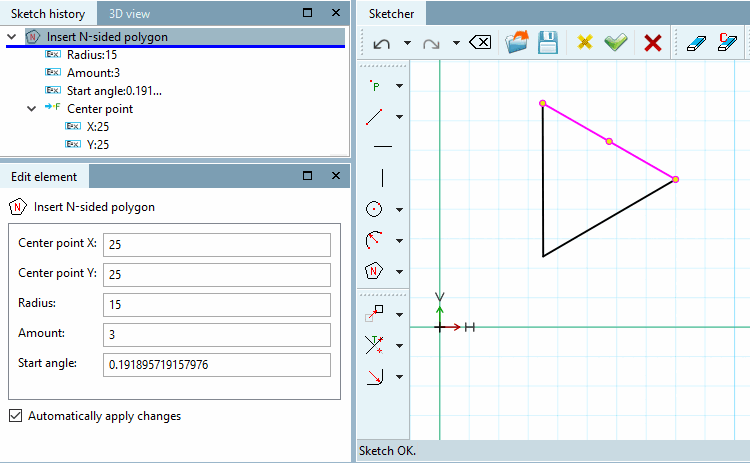

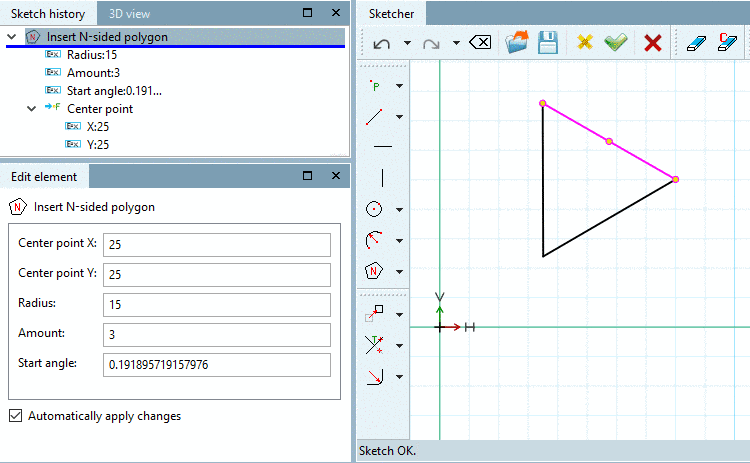

-> I singoli valori dell'angolo N vengono visualizzati nella finestra di aggancio Modifica elemento [Edit element] e possono essere modificati se necessario.

Figura 7.678.
