Problema: i vincoli sono interrotti dopo la sostituzione di parti in NX-Assembly.

Soluzione: in ifugnx.cfg impostare la chiave createNamedFacesAndEdges su "Sì".

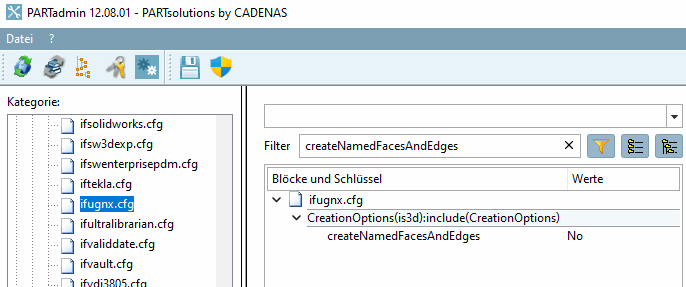

Figura 2.193.

Il risolutore di vincoli NX utilizza i nomi delle facce e dei bordi quando cerca di risolvere i vincoli delle parti sostituite. La generazione di nomi per le facce rallenta leggermente il processo di esportazione, ma aiuta il risolutore in questi semplici casi di sostituzione. Questo sistema smetterà di funzionare non appena il numero di facce/spigoli nel modello sostitutivo sarà diverso.

(I modelli generati con questa impostazione richiedono un tempo leggermente superiore e sono leggermente più grandi).

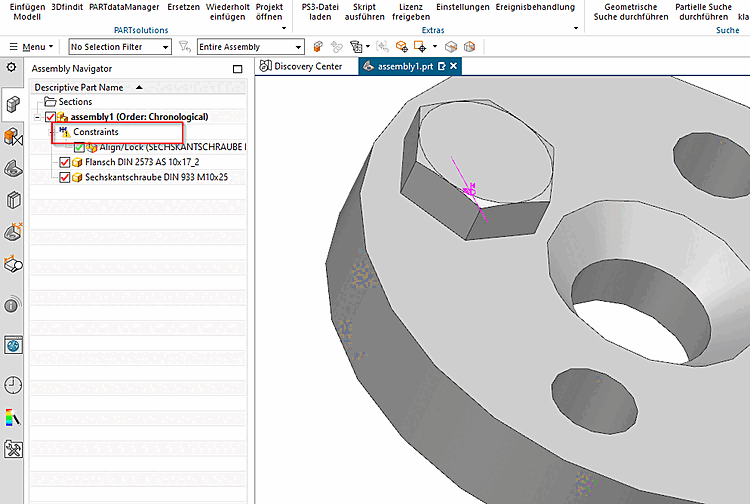

Figura 2.194. Esempio: vincoli rotti
